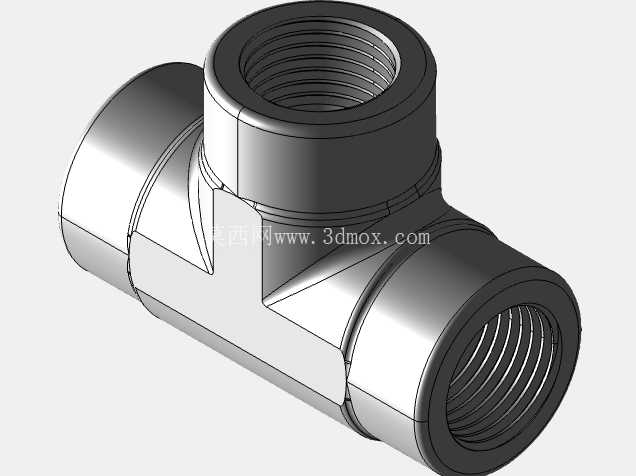

G3/8内螺纹三通管路接头结构

　　这款G3/8规格内螺纹三通接头，是流体管路系统中极为常见的分流合流连接件，日常在小型气动控制回路、低压给排水支路、低压液压辅助油路、小型设备冷却循环管路中都能见到它的身影。做结构设计时首先要考虑的是管路的受力工况，这类内螺纹三通在安装时，三个端口分别对接外螺纹管路，螺纹采用G系列非密封圆柱管螺纹，安装时需要配合生料带或者密封胶实现端面与螺纹副的双重密封，避免流体泄漏。从结构上看，三个接口呈正交T型布局，垂直方向的接口与水平方向的两个接口轴线垂直相交，内部流道做了平滑过渡处理，没有尖锐的直角拐角，能最大程度降低流体经过时的局部阻力损失，减少紊流产生，避免长期运行过程中流道冲蚀或者杂质沉积卡堵。

　　接头本体采用等径设计，三个接口通径完全一致，适配相同通径的管路连接，不需要做变径处理，在支路分流时能保证各支路的流量分配均匀，适合对各支路流量一致性有要求的工况。建模过程中需要严格把控螺纹的参数精度，G3/8管螺纹的每英寸牙数、螺距、牙型高度、基准距离都要符合国标要求，不能出现螺纹牙型错位或者螺距偏差，否则实际安装时会出现螺纹拧不上或者密封失效的问题。接头的外形采用锻压成型的毛坯结构做了简化建模，外部的加强过渡圆角是设计的关键细节，在三个接口的交汇位置，壁厚做了均匀加厚处理，避免管路安装拧紧时应力集中导致接头开裂，同时外部的过渡圆弧能有效分散管路运行时产生的振动应力，延长接头的使用寿命。安装边界方面，这类三通接头在布局时需要预留足够的扳手操作空间，三个端口的外螺纹管路拧紧时，需要用扳手卡住接头对应的六角卡位（本模型简化了外部六角结构，实际量产件会在每个接口根部预留扳手卡位），避免拧紧时接头本体跟转导致其他接口松动。在气动回路中，这类三通常用来做气源的支路分配，将主路的压缩空气分流到两个不同的气动执行元件端，比如小型气缸、气动电磁阀的供气支路，因为气动系统压力通常在0.8MPa以内，这类铜质或者不锈钢材质的三通完全能满足耐压要求。

　　在民用给排水场景中，这类小规格三通常用在净水器管路、小型热水器的进出水分支，内螺纹连接不需要专用的压接工具，现场安装维护都很方便，后期更换支路元件时只需要拧开对应的螺纹接口即可，不需要破坏整段管路。设计时还要考虑介质兼容性，如果是用于普通清水或者压缩空气，采用普通黄铜材质即可满足防腐要求，如果是用于弱腐蚀性流体或者食品级管路，则需要更换为304不锈钢材质，建模时的内部流道粗糙度也要对应做要求，食品级应用时流道需要做抛光处理，避免介质残留滋生细菌。从建模细节来看，内部的螺纹收尾位置做了退刀槽结构，避免螺纹加工时出现烂牙，同时退刀槽的位置不会影响流道的通径，不会造成通径缩小影响流量。

　　接头的端面加工有密封面，安装时密封垫片或者生料带填充在密封面与对接管路的端面之间，比单纯依靠螺纹密封的可靠性更高，能承受更高的管路压力，避免温度变化时热胀冷缩导致的密封泄漏。在设备装配场景中，这类小规格三通的安装位置通常会预留15mm以上的周边间隙，方便后期维护时的拆装操作，不需要拆卸周边其他管路元件就能完成接头的更换，降低设备的维护成本。做管路布局时还要考虑接头的受力方向，尽量避免让接头承受管路的重量，长管路对接时需要在接头附近加装管夹固定，减少管路振动对接头螺纹的疲劳损伤，避免长期运行后螺纹松动泄漏。
