工业接触式KSE型温度检测热电偶

在汽车冲压生产线的连续作业场景里，模具工作区域的温度波动直接影响板料成型精度与模具使用寿命，这类KSE型热电偶正是针对这类工业现场的接触式测温需求设计的检测元件。不同于非接触式的红外测温装置，该热电偶依靠两种不同热电动势属性的金属偶丝在测量端形成闭合回路，当测量端与参比端存在温差时，回路内就会产生对应温差的热电动势，后端采集模块通过解析电动势数值就能换算得到被测点位的实际温度，这种测温原理经过数十年工业验证，在-200℃到1200℃的测温区间内都能保持稳定的测量精度，完全覆盖汽车冲压模具工作时的温度变化范围。

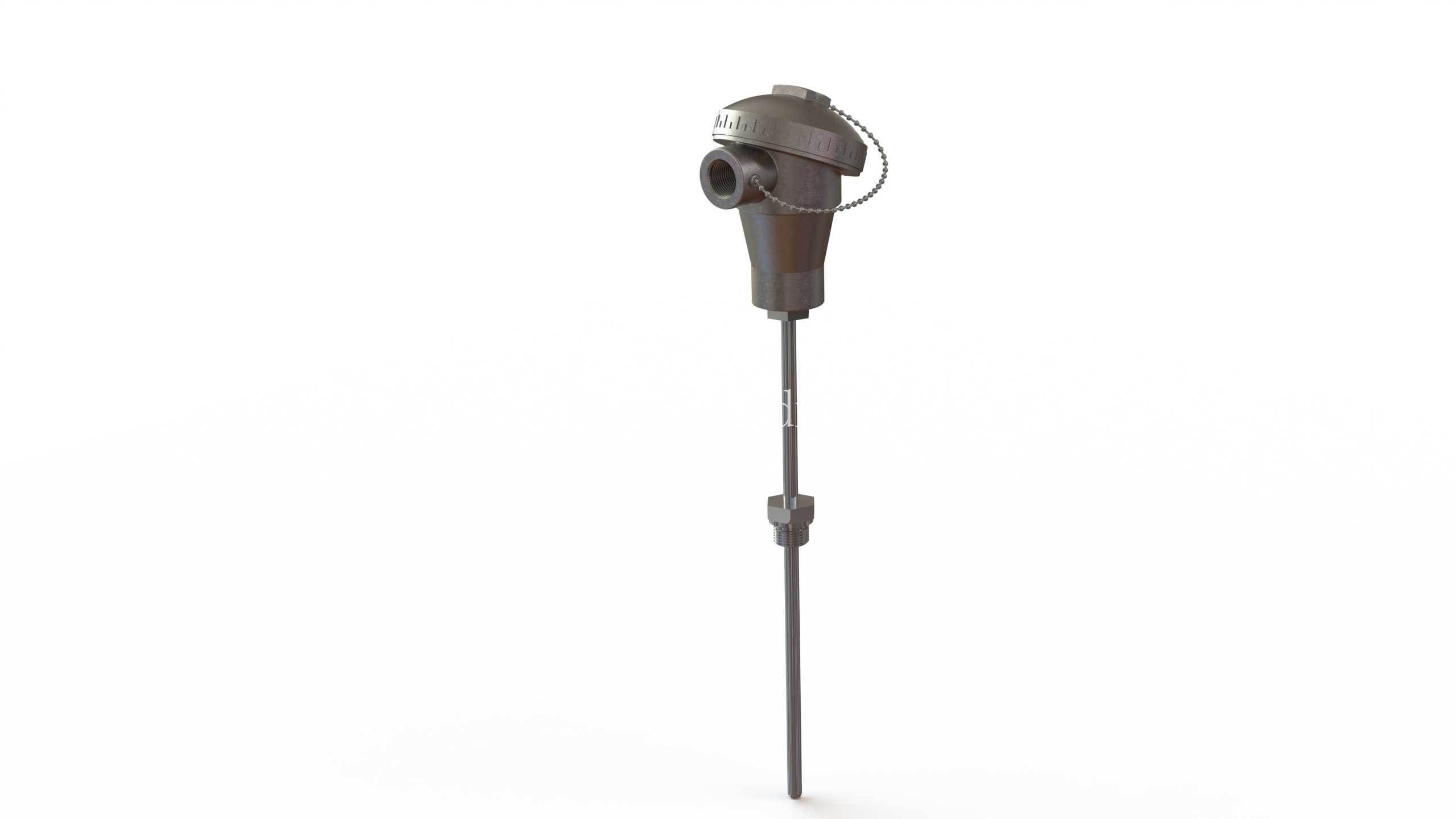

从结构设计来看，该热电偶采用顶部接线盒加细长保护套管的分体式结构，顶部的铸铝接线盒做了倾斜出线的防水结构设计，盒盖与盒体之间配有密封橡胶圈，配套的金属链条可以防止盒盖拆卸后掉落丢失，接线端子内置在盒体内部，能够阻挡车间内的冲压油雾、金属粉尘侵入接线部位，避免信号传输出现接触不良的问题。接线盒下方的保护套管采用耐高温不锈钢材质加工，套管直径控制在8mm，既保证了足够的结构强度，避免冲压生产过程中飞溅的金属边角料碰弯探杆，又能缩小测温响应的滞后时间，让温度变化的反馈速度满足生产线实时监控的要求。

安装边界方面，该热电偶在探杆中上部设计了可调节的螺纹固定安装座，安装座采用M16×1.5的标准公制细牙螺纹，适配工业现场绝大多数设备的预留测温安装孔，安装时可以根据实际需要的探入深度调整固定螺母的位置，探入被测区域的长度建议控制在保护套管直径的10-15倍，既能保证测量端充分接触被测介质，减少温度测量误差，又不会因为探入过长导致探杆在设备振动工况下出现疲劳断裂。接线盒的整体外径为45mm，安装时需要在接线盒周边预留至少30mm的操作空间，方便后期检修时拆装接线、更换偶丝。

实际应用中，这类热电偶除了用于汽车冲压模具的温度监测，还可以配套在热处理炉、工业管道、液压系统的油温检测点位，不同应用场景下只需要更换对应材质的保护套管即可，比如用于腐蚀性介质测温时可以更换316L不锈钢或者陶瓷保护套管，用于高压工况时可以加厚套管壁厚提升承压能力。建模过程中需要重点关注接线盒的倾斜出线角度、安装螺纹的配合公差、保护套管的同轴度这几个关键尺寸，倾斜出线角度如果偏差过大，会导致现场布线时线缆弯折半径过小，长期使用后出现线缆外皮破损；螺纹公差如果不符合标准，安装时会出现拧不动或者配合间隙过大密封失效的问题；保护套管的同轴度偏差超过0.5mm/m时，探杆插入安装孔后会出现别卡的情况，无法安装到位。

从功能特性来说，该热电偶的测量端采用绝缘式封装结构，偶丝与保护套管之间填充高密度氧化镁粉末，既可以起到绝缘作用，避免信号干扰，又能快速传导热量，提升测温响应速度，常温下偶丝与保护套管之间的绝缘电阻可以达到100MΩ以上，完全满足工业现场的电磁兼容要求，即使在冲压车间变频器、伺服电机密集的强电磁干扰环境下，也能稳定传输温度信号，不会出现数值跳变的问题。接线盒内部的接线端子采用防松结构设计，设备运行产生的持续振动不会导致接线端子松动，减少了日常维护的工作量。
