三通法兰式铸铁输水管道泵结构设计

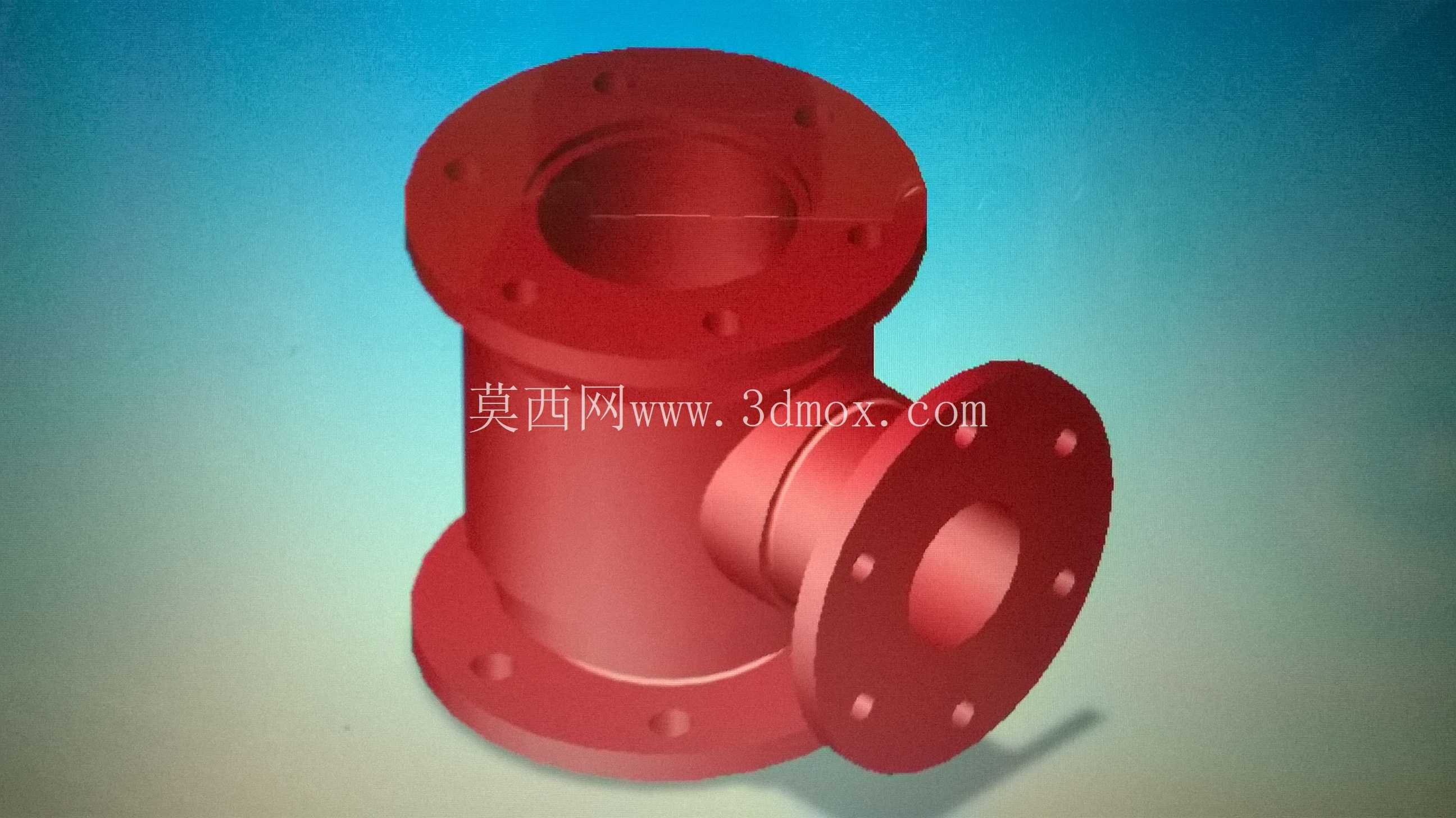

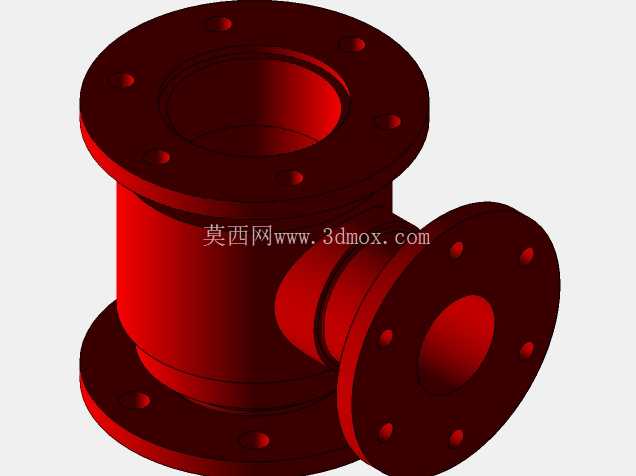

　　在民用建筑供水、工业循环水系统、小型暖通管路的流体输送场景里，这类三通结构的法兰式管道泵是非常常见的管路增压部件，不同于长轴立式泵或者卧式端吸泵的安装逻辑，这款泵的结构直接集成了90度转向的流道，不需要额外在泵进出口加装90度弯头来改变管路走向，能在狭小的管井、设备夹层里减少管路配件数量，降低沿程阻力损失。从结构设计逻辑来看，泵体采用上下直通加侧出的三通流道，上下两端的法兰为同通径设计，可直接串接在垂直敷设的主输水管道上，侧出口法兰通径与主管道一致，可对接水平方向的支路输水管道，三个法兰端面均采用凸面密封结构，法兰盘上均匀分布8个螺栓通孔，安装时可适配标准石棉橡胶垫片或者金属缠绕垫片，满足1.6MPa公称压力下的静密封要求，避免高压输水工况下的渗漏问题。

　　泵体外壳采用厚壁铸铁一体铸造成型，流道内壁做了圆弧过渡处理，没有直角突变的结构，能减少流体在转向过程中的湍流和局部阻力，降低泵运行过程中的水力噪声，同时铸铁材质的壁厚设计兼顾了耐压强度和减震性能，泵组运行时的振动可以通过厚壁泵体自然衰减，不需要额外加装过重的减震支座就能满足民用建筑的噪声控制要求。从安装边界来看，上下法兰的端面间距、侧法兰的端面到泵体中心轴线的距离都严格遵循管路配件的安装尺寸规范，在替换同规格旧泵的时候不需要调整原有管道的位置，直接对齐法兰螺栓孔就能完成安装，能大幅缩短现场施工的停机时间。设计过程中重点考虑了泵体的受力情况，三个法兰的根部都做了加厚的圆角过渡，避免管道安装时的螺栓预紧力、管道热胀冷缩产生的附加应力集中在法兰根部造成开裂，同时泵体的外壁设置了均匀分布的加强筋，从下法兰一直延伸到侧法兰的位置，既可以提升泵体的整体刚性，避免承压时泵体变形导致密封面错位，也能在铸造过程中起到补缩的作用，减少铸件内部的缩孔、砂眼等缺陷，提升铸件的成品率。

　　在实际使用场景中，这款泵既可以作为高层住宅低区供水的管道增压泵，串接在垂直供水立管上给高区用户补足供水压力，也可以用在中央空调的冷却水循环系统里，直接安装在冷却塔到冷水机组的垂直管段上，侧出口对接冷水机组的进水口，省去一个90度弯头的配件成本和安装空间，还可以用在小型工业设备的循环冷却水管路中，给设备的冷却回路提供稳定的循环水压力。流道设计时特意将叶轮的安装腔设置在上下直通流道的中心位置，侧出口的流道顺着叶轮的出水方向做了扩压处理，能把叶轮输出的动压有效转化为静压，提升泵的输水效率，降低运行时的能耗。

　　法兰螺栓孔的位置采用跨中分布的设计，也就是螺栓孔不对着法兰的垂直和水平中心线，而是错开45度分布，这样安装时不管管道法兰的螺栓孔是哪种分布方式，都能顺利对齐，不会出现螺栓孔错位无法安装的问题。泵体的外表面预留了安装排气阀和放水阀的螺纹接口位置，在泵体最高处的侧壁可以安装自动排气阀，初次启动泵的时候排出泵腔内的空气，避免气缚现象导致泵不出水，在泵体最低处的侧壁可以安装放水阀，冬季停机的时候可以排空泵腔内的存水，避免冻裂泵体。从建模的细节来看，所有法兰的密封面凸台高度、螺栓孔的倒角、泵体壁厚的均匀性都严格按照铸造工艺要求设计，避免出现壁厚突变导致的铸件冷却不均产生内应力，流道的曲面全部采用G2连续的过渡曲面，既可以减少流体阻力，也能方便铸造时的模具脱模，不需要额外做复杂的抽芯结构，降低模具的制造成本。
