直列四缸发动机曲柄连杆机构三维设计

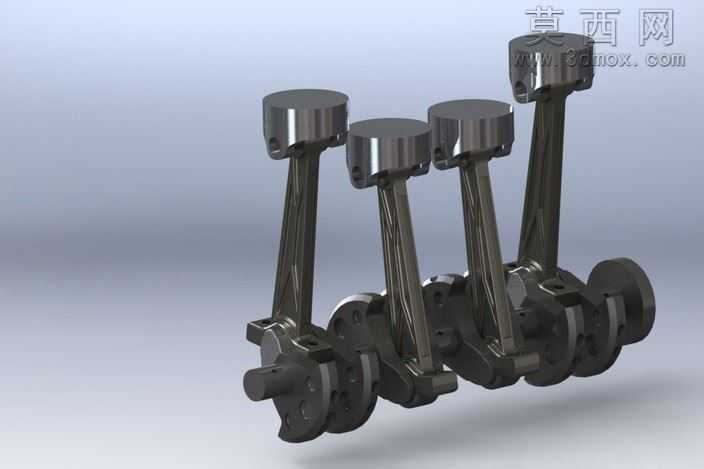

本作品为直列四缸发动机核心曲柄连杆机构的三维建模设计，建模阶段依托主流三维设计软件完成全参数化特征构建，严格遵循内燃机曲柄连杆机构的实际传动比例进行尺寸标定，完整还原了活塞、连杆、曲轴、活塞销四大核心组成部件的装配关系。建模过程中对活塞的裙部轮廓、环槽结构、销座过渡圆角做了精细化处理，每一处特征都对应实际零部件的加工工艺要求，避免出现无依据的简化结构；连杆部分还原了杆身的工字型截面结构，对大头端的剖分定位结构、小头端的衬套配合面做了单独的特征拆分，保证装配约束添加时可以完全模拟实际的铰接运动关系；曲轴部分按照直列四缸发动机1-3-4-2的点火间隔角做了曲柄销的相位排布，四个曲拐的角度偏差控制在参数化建模的公差范围内，平衡块的轮廓、主轴颈的配合轴段都做了符合工程实际的特征构建。材质与渲染阶段，针对不同部件的实际用材赋予了对应的材质属性：活塞、曲轴类铸钢部件赋予了哑光金属材质，调整了表面粗糙度参数模拟铸造成型后的磨砂金属质感，连杆类锻钢部件调整了材质反光度，模拟锻压加工后更致密的金属表面质感，渲染时采用了柔和的工业产品打光方案，通过多角度补光清晰展现部件之间的装配层级与结构轮廓，避免阴影过重遮挡关键结构细节。设计思路上，该模型聚焦发动机核心动力转换机构的结构展示，没有冗余的外围附件结构，重点突出曲柄连杆机构将活塞往复直线运动转换为曲轴旋转运动的机械原理，所有部件的装配约束都按照实际机械配合关系添加，可直接用于运动仿真演示，直观展现四缸发动机交替做功时各部件的运动轨迹，既可以作为内燃机结构教学的演示模型，也可以作为整车动力系统设计的基础子装配模块，为后续进排气系统、配气机构、缸体缸盖等外围部件的建模提供准确的装配定位基准。
