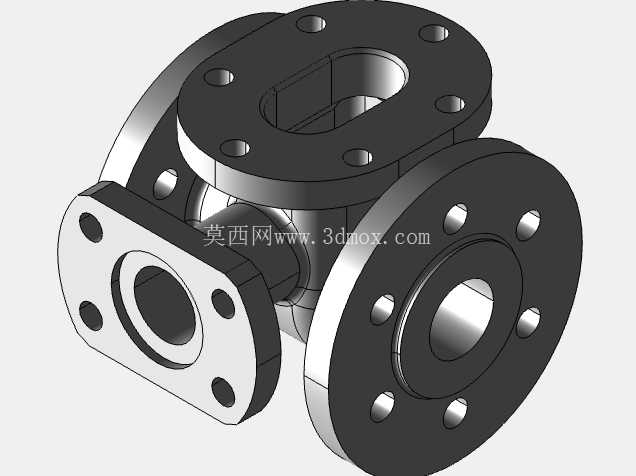

带法兰连接端的三通分流球阀结构设计

　　在化工流体输送、市政给排水、暖通空调循环系统以及工业制程流体管控场景中，多通路流体的流向切换、分流配比、介质混合作业一直是管路设计的核心环节，常规两通球阀仅能实现单条管路的通断控制，无法满足单路输入分两路输出、两路输入汇单路输出的工况需求，这类场景下三通球阀的应用就成为管路设计的首选方案。这款带法兰端的三通球阀，在结构设计上充分考虑了工业现场的安装适配性与执行器集成需求，三个连接端均采用标准法兰结构，法兰端面加工有均匀分布的螺栓过孔，安装时可通过螺栓与管路侧的配对法兰直接紧固，法兰密封面的平面度公差控制在0.1mm以内，配合密封垫片可实现PN16压力等级下的无泄漏连接，无需额外加工焊接坡口，适配现场快装需求，尤其适合不允许动火作业的易燃易爆介质输送管路改造项目。

　　阀体上部预留了标准化的执行器安装座，安装座的连接孔位尺寸符合通用阀门执行器的安装规范，可直接适配气动执行器、电动执行器的安装，无需额外加工转接法兰，执行器输出轴与阀芯的连接采用方榫结构，传动间隙控制在0.2°以内，可保证阀门开关位置的重复定位精度，满足自动化管路系统的程控需求。从流道结构设计来看，这款三通球阀采用T型流道结构，可实现三条通路之间的多种连通模式切换，既可以完成介质的分流作业，将单路输入的介质均匀分配到两条输出管路，也可以完成两路不同介质的混合输送，将两路输入的介质在阀腔内部混合后从单路输出，流道内壁做了圆弧过渡处理，没有直角突变结构，可有效降低介质流经阀腔时的阻力损失，减少介质在阀腔内的滞留残留，对于输送带有微小固体颗粒的介质时，也能降低颗粒卡滞阀芯的概率。

　　在安装边界尺寸设计上，三个法兰端的端面间距、法兰外径、螺栓孔中心圆直径均遵循通用管路法兰标准，设计人员在进行管路布局时，可直接参照标准法兰尺寸预留安装空间，无需单独测绘阀体尺寸，阀体的整体结构采用对称式布局，三个连接端的轴线处于同一平面内，其中两个连接端同轴布置，第三个连接端垂直于同轴端的轴线方向，这种布局方式可大幅降低管路布置时的空间占用，尤其适合管路排布紧凑的设备内部集成场景。

　　在结构细节处理上，阀芯与阀体之间的密封采用软质密封环结构，密封环的预紧力可通过阀盖的压紧螺栓进行微调，在长期使用出现密封磨损时，可通过调整压紧力补偿磨损量，延长阀门的整体使用寿命，阀杆部位采用双重密封结构，下部为介质密封，上部为防尘密封，既可以防止管路内的介质沿阀杆泄漏，也可以阻止外部环境中的粉尘、水汽进入阀杆摩擦副，避免阀杆卡滞。在实际选型应用中，这款三通球阀可适配水、油品、低压气体以及部分弱腐蚀性化学介质的输送管控，在循环水系统中可用于支路流量的切换分配，在化工配料系统中可用于两种原料的混合配比控制，在暖通系统中可用于冷热水路的切换调节，法兰连接的结构形式也让阀门的后期维护更换更为便捷，无需切割管路即可完成阀门的拆装作业，大幅降低现场维护的工作量与停机时间。
