法兰连接三通道闸阀结构设计

这款三法兰接口的闸阀结构，主要面向多支路流体管路的通断控制场景，常见于化工介质输送、市政给排水、暖通循环水系统以及小型工业制程管路中，区别于常规两通闸阀的单通道截断功能，该结构可实现三个方向管路的同步通断控制，减少管路中阀门的布设数量，降低多节点连接带来的泄漏风险。从实际使用逻辑来看，闸阀的核心作用是通过闸板的垂直升降实现流道的全开或全关，这类结构不适合做流量调节使用，长期处于半开状态时，高速流动的介质会持续冲刷闸板密封面，造成密封面冲蚀磨损，缩短阀门的实际使用寿命，因此在管路系统中，这类闸阀通常作为截断类器件布设，在设备检修、管路分段维护时实现介质的完全截断。

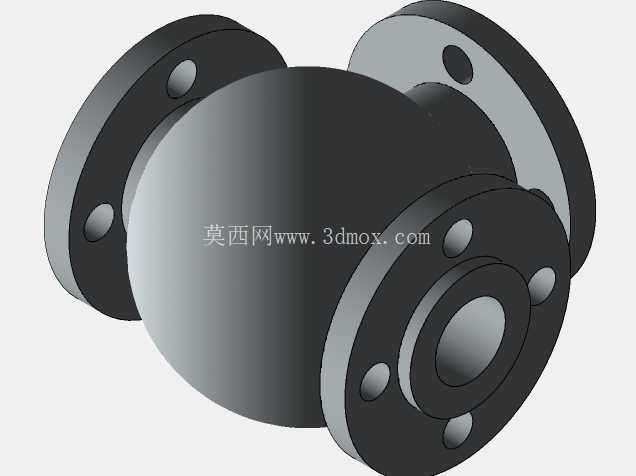

设计过程中首先考虑的是安装兼容性问题，三个接口均采用标准法兰连接结构，法兰盘上均匀布设螺栓过孔，安装时可直接与同压力等级的标准法兰管路对接，无需额外加工转换接头。法兰盘的密封面采用凸面结构，可适配非金属垫片或金属缠绕垫片，满足不同压力、温度工况下的密封要求。阀体主体采用球形腔体结构，相比传统的圆柱形腔体，球形结构的应力分布更均匀，在承受相同管路压力的情况下，阀体壁厚可以做的更薄，在保证结构强度的同时降低整体重量。三个法兰接口的轴线处于同一平面内，其中两个接口同轴布设，第三个接口垂直于同轴接口的轴线方向，可实现垂直支路的管路接入，适配T型管路的布设需求。

闸板的运动导向结构集成在阀体内部，腔体内设置对称的导向槽，闸板沿导向槽做垂直于流道轴线的直线运动，避免闸板升降过程中出现偏斜，保证密封面的贴合精度。阀杆与闸板采用T型槽连接结构，阀杆转动时带动闸板做升降运动，该连接结构可自动补偿闸板密封面的磨损量，长期使用后仍能保证密封面紧密贴合。从安装边界来看，三个法兰的端面间距、螺栓孔中心圆直径均遵循通用管路法兰标准，安装时预留的操作空间只需满足法兰螺栓的拆装以及阀杆手轮的操作空间即可，无需额外预留过大的检修空间，适合在管路排布紧凑的设备间、管廊中布设。

建模过程中对法兰螺栓孔的位置做了对称度约束，保证三个接口的法兰螺栓孔可与对接管路的法兰孔完全对齐，避免安装时出现孔位错位的问题。阀体与阀盖的连接面采用止口定位结构，装配时可快速实现同轴定位，保证阀杆与闸板的同轴度，降低阀杆运动时的摩擦阻力。流道内壁做了圆弧过渡处理，减少介质在腔体内部的流动阻力，降低介质流动过程中的压力损失，同时避免直角结构处出现介质沉积的问题，适合输送带有少量固体颗粒的流体介质。密封面的宽度经过合理匹配，既保证密封比压满足密封要求，又不会因为密封面过宽造成闸板启闭力矩过大，降低手动操作时的力值需求。
