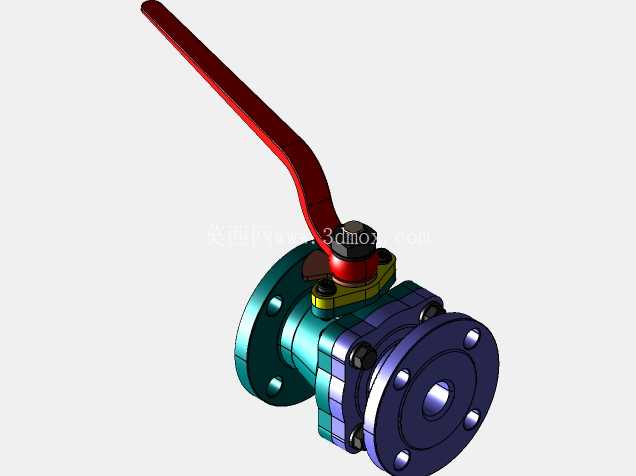

法兰式手动水控球阀三维结构设计

在闭式水力循环回路中，这类带手动操作手柄的法兰式水控阀是管路系统里的核心通断控制部件，常见于中小型工业冷却循环系统、建筑暖通供回水支路、小型水处理单元的管路节点上，承担着回路保水、通断切换、检修隔离的实际作用。不同于螺纹连接的小通径球阀，这款采用法兰对接结构的阀体，适配中等通径的循环水管路，安装时可通过法兰盘上的四个均布螺栓孔完成与管路法兰的对位锁紧，法兰密封面的平面度设计直接决定了对接后的静密封性能，建模时特意保留了密封槽的结构细节，方便后续装配时匹配对应规格的密封垫片。

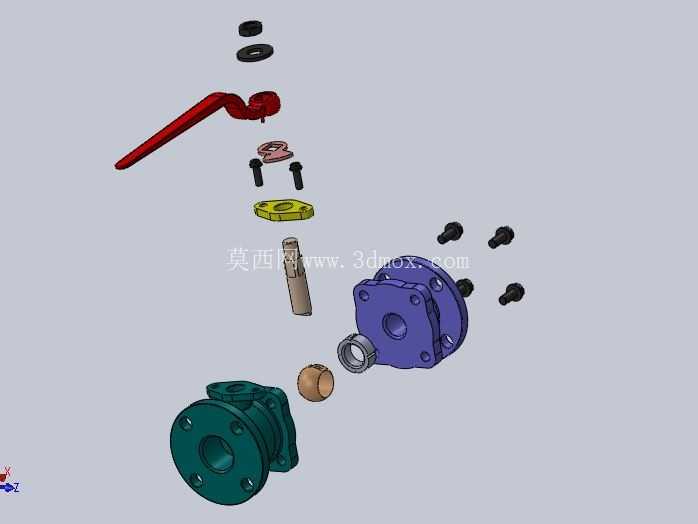

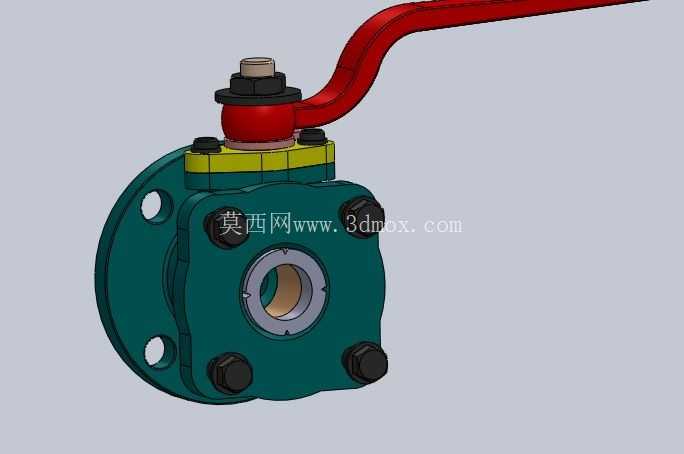

从结构设计逻辑来看，这款阀的核心控制单元采用浮动球结构，球体中心的通孔与管路通径保持一致，全开状态下流道无明显缩径，能最大程度降低循环水的沿程阻力，减少回路的压损，这一点对长距离水力循环系统来说尤为重要，能有效降低循环泵的输出负载。操作端采用加长弯臂式手柄，相比直柄结构，操作时的力臂更长，开关所需的施加力更小，操作人员无需借助额外辅助工具即可完成带压状态下的通断操作，手柄表面做了防滑包覆的结构预留，实际生产时可包覆橡塑材质提升操作摩擦力。阀杆部位采用多层密封结构，从下到上依次设置了底密封垫、压紧填料、锁紧压盖，压盖通过两侧的内六角螺栓锁紧，可在长期使用出现填料磨损泄漏时，通过微调螺栓压紧量补偿密封间隙，无需整体拆解阀体即可完成在线维护，大幅降低了管路运维的停机成本。

阀体主体采用铸造成型后机加工的工艺路线，建模时特意区分了铸造毛坯面与机加工面的结构差异，法兰端面、阀座安装孔、阀杆配合孔这些关键配合面都预留了机加工余量的结构示意，方便后续工艺人员拆分铸造与机加工工序。阀体两侧的法兰螺栓孔采用跨中布置方式，避免了螺栓安装时与阀体加强筋产生空间干涉，安装时可从任意一侧对位穿入螺栓，适配不同走向的管路安装空间。在安装边界上，这款阀的轴向安装尺寸需匹配对应通径法兰的对接间距，手柄的操作回转半径是现场布局时需要重点考量的参数，建模时已还原手柄全开、全关两个极限位置的空间占位，可直接导入管路装配体中验证操作空间是否充足，避免现场安装后出现手柄被周边管线、支架阻挡无法完成全行程操作的问题。

在实际工况应用中，这类水控阀的常态工作介质为常温清水，也可兼容一定浓度的乙二醇水溶液等工业循环冷媒，阀座密封件采用耐磨耐水的橡胶材质，长期浸泡在循环水中不会出现溶胀失效问题。球体表面做了抛光处理，降低水垢附着的概率，即使在硬度偏高的水质环境中长期使用，也能降低结垢卡涩的风险。阀顶的锁紧螺母结构可限制阀杆的上窜位移，避免带压操作时阀杆被介质压力顶出造成外漏，这一结构细节在建模时做了完整还原，可直接用于后续的工程图导出、结构受力仿真分析。不同于电动、气动控制的自控阀门，这款手动阀无需额外配置动力源与控制线路，可靠性更高，在一些无需频繁开关、仅做检修隔离或支路通断的回路节点上，应用成本更低，故障点更少，非常适合中小型循环水系统的支路控制场景。
