法兰连接式手动蝶阀结构设计

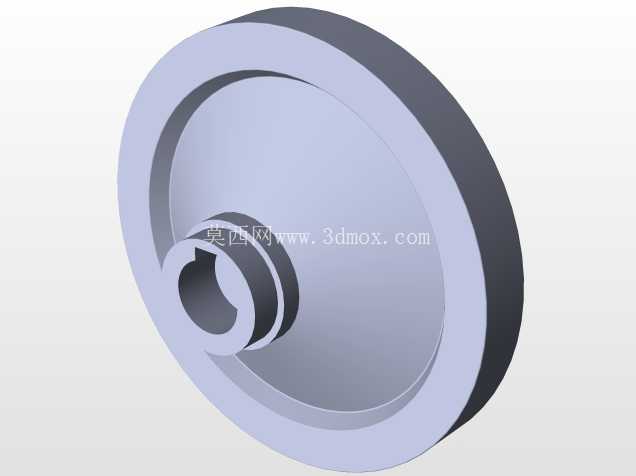

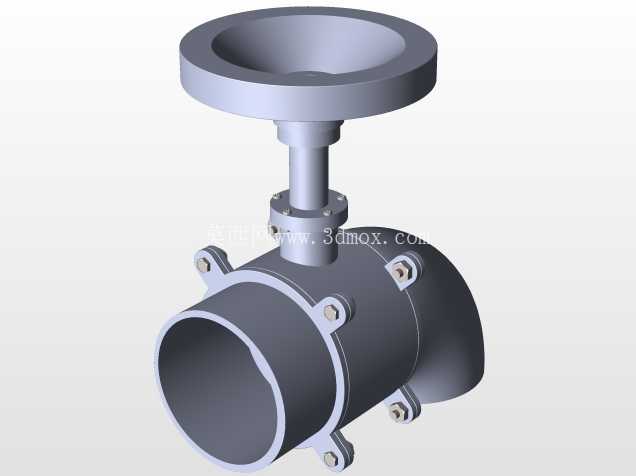

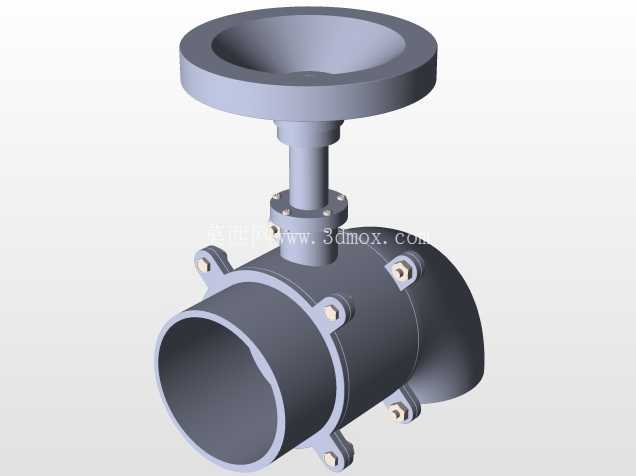

　　这款手动蝶阀的结构设计，核心围绕低压流体输送管路的通断与流量调节需求展开，在民用给排水、暖通空调循环水、化工低压腐蚀性介质输送、农田灌溉输水等场景中都有广泛适配性，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用的轴向空间更小，能有效压缩管路排布的整体空间，尤其适合管廊、设备夹层这类安装空间局促的工况。从功能特性来看，该蝶阀采用中线型密封结构，阀板绕阀杆轴线做90度回转即可完成全开至全关的行程切换，手动操作的手轮采用顶部圆盘式结构，操作力矩传递平稳，无需借助额外辅助工具即可完成启闭动作，日常运维的操作门槛较低。

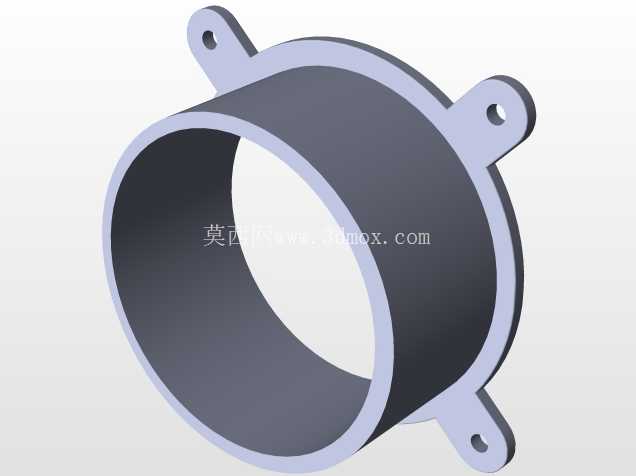

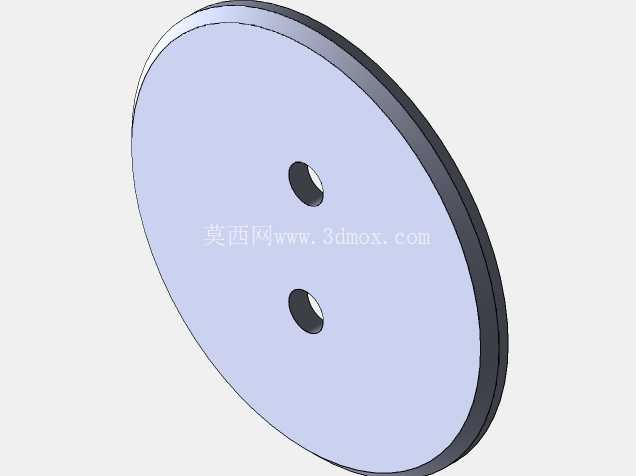

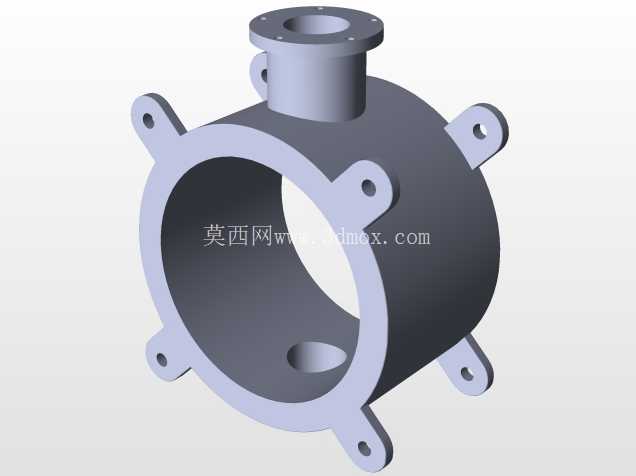

　　阀板的密封面采用全包覆设计，关闭状态下密封面与阀体密封圈的接触压力均匀分布，在额定工作压力范围内可实现零泄漏，同时阀板的流线型弧面设计，能在介质流经时降低流阻损失，全开状态下的流阻系数仅为0.2左右，远低于同通径截止阀的流阻水平，可有效降低管路输送过程中的动力损耗。设计过程中优先考虑了安装适配性，阀体两端采用标准法兰连接结构，法兰的螺栓孔分布圆直径、螺栓孔数量与孔径均匹配对应压力等级的通用管路法兰标准，安装时无需额外加工转接件，可直接与同规格的管路法兰、泵组进出口法兰对接，法兰端面的密封槽尺寸适配常规橡胶垫片，安装时的密封容错率较高。

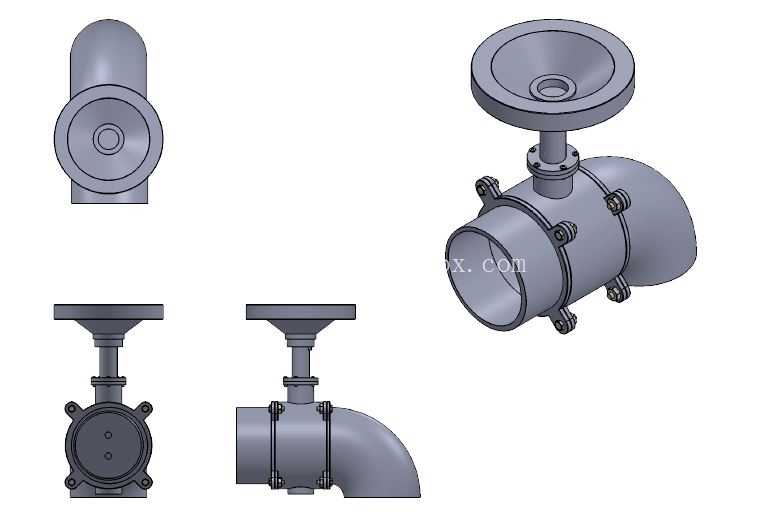

　　阀杆与阀体的配合部位设置了多级密封结构，最外侧采用防尘圈阻挡管路外部的粉尘、杂质进入阀杆转动副，中间设置O型密封圈实现介质静密封，内侧设置轴套减少阀杆转动时的磨损，长期启闭操作下也不会出现阀杆部位的外泄漏问题。从安装边界尺寸来看，该蝶阀的结构长度严格遵循通用阀门的安装尺寸规范，手轮的顶部安装高度控制在合理范围内，安装后手轮操作所需的上部预留空间无需过大，手轮的外径尺寸匹配操作力矩需求，单人站在阀体侧面即可完成手轮的旋转操作，无需额外预留多人操作空间。阀体的过流通道采用等径设计，介质流经阀体时不会出现通径突变，可减少介质内杂质在阀体内腔的沉积，降低长期使用后阀板卡涩的概率。

　　阀板与阀杆的连接采用扁方加销钉的双重固定结构，可避免阀板在介质冲击下与阀杆发生相对转动，保证启闭角度的控制精度，在需要调节流量的工况下，可通过控制阀板的回转角度，实现管路流量的线性调节，适配不同工况下的流量控制需求。阀体外部的连接螺栓采用对称排布结构，安装时可采用对角紧固的方式锁紧法兰，避免法兰面受力不均导致的密封失效，螺栓的外露长度控制在标准范围内，不会在安装后与周边管路、支架发生干涉。手轮与阀杆的连接采用键连接加锁紧螺母的固定方式，长期操作下不会出现手轮打滑、空转的问题，手轮表面的防滑结构可提升操作时的摩擦力，即使操作人员佩戴劳保手套也能稳定施力。在结构细节处理上，阀体内腔的所有转角位置都做了圆弧过渡处理，没有尖锐的直角结构，一方面可减少介质流动时的湍流扰动，降低管路运行时的噪音，另一方面也能避免应力集中，提升阀体在承压状态下的结构强度，即使管路出现短时水锤冲击，也不会出现阀体开裂的问题。阀杆的材质选用具备足够强度与耐腐蚀性的材料，可适配多数常规水介质、弱腐蚀性介质的输送需求，无需额外做表面防腐处理即可满足长期使用要求。
