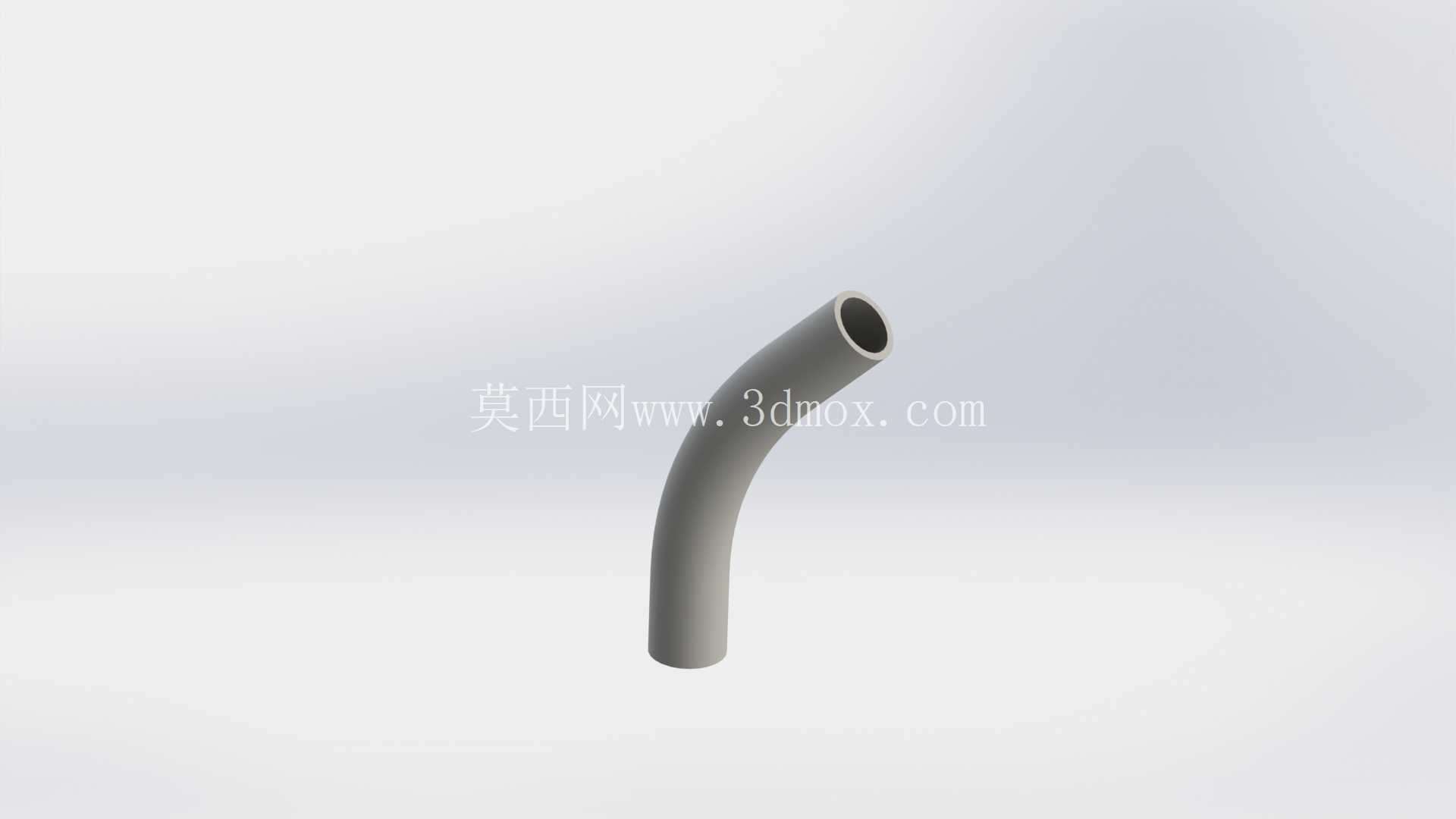

45度标准半径PVC管材弯头结构设计

在民用给排水、市政流体输送、化工防腐管路以及农田灌溉系统的管路布设作业中，受现场安装空间限制、管路走向避让需求影响，经常需要用到特定角度的弯头管件来改变管路的延伸方向，45度标准半径PVC弯头就是这类场景中应用频次极高的管路连接件。不同于90度弯头带来的较大流体转向阻力，45度弯头的转向角度更平缓，流体在经过弯头位置时的局部压力损失更小，不容易在弯折位置形成介质沉积，尤其适合输送带有少量固体杂质的流体介质，或是对管路压损控制有明确要求的重力流排水系统。

从实际安装场景来看，这类PVC弯头的两端采用与同规格PVC直管完全匹配的承插接口结构，接口内径尺寸严格对应公称通径的管材外径公差范围，安装时配合专用PVC粘接剂即可完成与直管段的密封连接，不需要额外的法兰、卡箍等紧固件，作业效率高，密封可靠性强，在室内家装给排水、户外绿化喷灌管路、小型化工介质输送管线中都能看到这类管件的应用。在管路走向设计阶段，选用标准半径的45度弯头可以提前核算管路的整体占用空间，弯头的弯曲半径为公称通径的1.5倍，既不会因为弯曲半径过小导致流体阻力陡增，也不会因为弯曲半径过大造成安装空间的浪费，能够很好平衡管路性能与空间占用的矛盾。

从结构设计逻辑来看，这款弯头的整体壁厚沿弯曲段保持均匀一致，不会出现弯折位置壁厚减薄的问题，能够承受与同规格直管段一致的公称压力，避免在管路施压运行时弯头位置出现破裂渗漏的风险。弯头的两端承口位置做了微小的导入倒角，现场安装时不需要对管材端部做额外打磨处理，就能顺利将直管插入承口深度的标定位置，降低现场施工的操作门槛。弯曲段的内壁做了平滑过渡处理，没有明显的合模缝凸起，流体经过时不会产生明显的紊流，也不容易在管壁位置滞留杂质，长期使用也不会出现管路通径缩小的问题。

在安装边界尺寸上，这款弯头的两个接口端面的中心距严格遵循PVC管件的通用尺寸标准，在做管路三维排布时，可以直接调用标准件模型完成管路装配，不需要额外测量实物尺寸，能够有效减少管路设计阶段的错漏碰缺问题。弯头的整体外轮廓没有突出的加强筋或者异形结构，多管路并排布设时，相邻管件之间可以紧密排布，不会因为结构干涉导致安装间隙过大，能够有效节省管路安装的整体空间。在低温使用场景下，弯头的材质韧性能够满足常规的安装敲击需求，不会因为轻微的外力冲击出现脆裂，适配国内大部分地区的户外管路安装使用环境。

不同于金属材质的弯头配件，PVC材质的弯头自重更轻，单人即可完成大规格管件的安装作业，不需要借助起重设备，同时材质本身的耐腐蚀性更强，输送弱酸碱介质时不需要做额外的防腐处理，后期维护成本更低。在管路改造作业中，这类标准尺寸的弯头可以直接替换同规格的老旧损坏管件，不需要对原有管路做大规模的切割调整，能够大幅缩短管路抢修的作业时间。在三维建模过程中，这款弯头的参数化结构可以根据不同的公称通径调整整体尺寸，弯曲段的曲率、承口的深度、壁厚参数都可以随通径参数同步变化，能够快速生成不同规格的同系列弯头模型，满足不同管路设计项目的建模需求，减少重复建模的工作量。
