卧式组合结构水力旋流过滤装置设计

在工业水处理、选矿料浆分级、循环水杂质去除这类需要连续固液分离的场景里，水力旋流过滤装置的应用占比一直不低，相比需要更换滤材的过滤设备，它依靠离心力实现分离的原理，能在无耗材、低运维成本的前提下完成连续作业，尤其适合处理含固体颗粒浓度波动较大的流体介质。这套卧式组合结构的旋流过滤装置，在常规立式旋流器的结构基础上做了布局优化，把旋流分离段和储渣缓冲段做了横向组合，解决了传统立式旋流器安装高度受限、排渣口易堵塞的现场痛点。

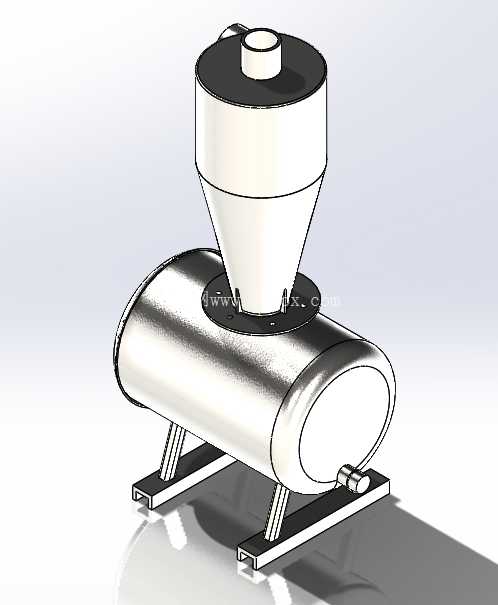

从结构功能来看，上部锥筒段是核心旋流分离腔，待处理流体从锥筒上部的切向入口进入腔室后，会沿筒壁形成高速旋转的流场，密度更大的固体颗粒在离心力作用下被甩向筒壁，沿锥面下滑进入下部的卧式储渣筒，经过分离的清液则从锥筒顶部的中心溢流管排出，实现固液两相的连续分离。下部的卧式筒体除了暂存分离出的固体颗粒外，端部设置的排渣口可以根据现场介质含杂率调整排渣周期，卧式布局让储渣段的流场更平稳，不会因为旋流段的高速流场扰动把已经沉降的颗粒重新卷回清液侧，分离稳定性比常规单锥旋流器提升不少。

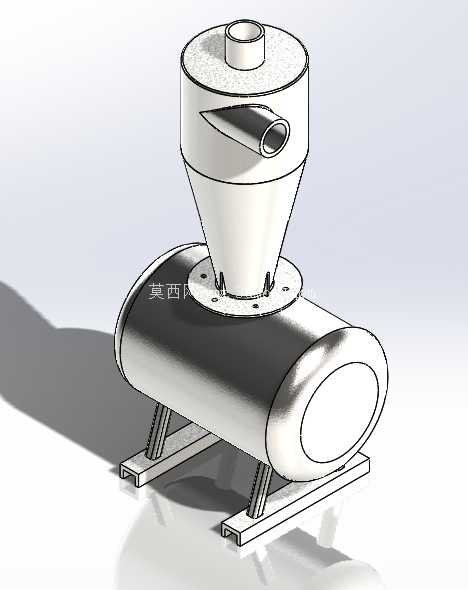

设计过程中没有采用复杂的曲面草图驱动，而是优先用实体特征搭建整体框架，先确定旋流锥筒的锥角参数——这个角度直接决定离心力场的作用行程，锥角过小会导致设备整体高度过高，锥角过大则会缩短颗粒沉降路径，降低分离效率，最终选定的锥度适配常规工业循环水、选矿尾浆这类粒径在0.1mm以上固体颗粒的分离需求。上部进料口采用切向平齐接入的结构，避免进料时出现流道突变造成的能量损失，进料口的通径和溢流管通径做了匹配设计，保证设备进出口的压损控制在合理区间，适配常规工业管路0.2-0.6MPa的工作压力范围。

安装边界方面，整套设备通过底部的型钢支架支撑，支架上的安装孔位预留了足够的固定空间，卧式筒体的轴线距离安装基准面的高度经过核算，既保证排渣口下方有足够的空间安装排渣阀，也不会让设备整体重心过高，降低现场安装后的振动风险。设备的进出口都采用标准法兰连接结构，能直接和现场同通径的工业管路对接，不需要额外做变径转接。上部溢流管的伸出高度做了限位，避免现场管路对接时和周边设备产生干涉，卧式筒体端部的封盖采用快拆式结构设计，在需要清理筒体内壁结垢或者残留杂物时，可以快速拆卸，不需要整体拆解设备管路。

实际应用中，这套装置可以直接串接在工业循环水管路、选矿厂的磨矿分级回路、农田灌溉水的前置过滤段，不需要额外配置复杂的控制系统，依靠流体自身的压力就能驱动工作，运行过程中没有运动部件，故障率远低于带滤网、滤板的过滤设备。针对不同的处理量需求，只需要按比例缩放各段筒体的通径尺寸，就能衍生出不同处理量级的型号，整体结构的通用性较强。在建模过程中，各段筒体的壁厚按照常压容器的设计规范取值，支架的型钢规格经过承重校核，能承受设备满水运行时的总重量，避免长期运行出现支架变形的问题。旋流锥筒和下部卧式筒体的连接部位做了圆弧过渡处理，减少流道内的直角死区，避免颗粒在连接部位堆积结垢，延长设备的连续运行周期。
