工业级立式过滤滤筒结构三维设计

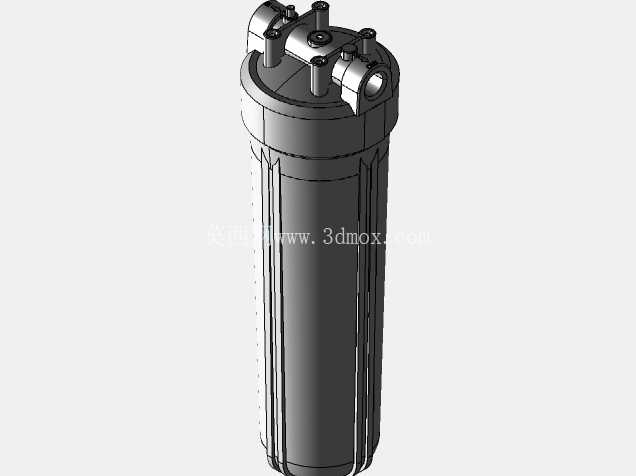

　　在民用净水、工业循环水处理、小型化工流体预处理的管路系统中，这类立式长筒型过滤组件是承担前置粗滤、精度拦截杂质的核心执行部件，日常运维中需要频繁更换内部滤芯，因此结构设计的合理性直接决定了现场拆装效率与密封可靠性。从结构布局来看，该滤筒采用上置阀头、下接滤瓶的经典分体式结构，顶部集成了进出水流道、排气旋钮、滤芯锁定接口与压力适配结构，滤瓶部分采用长直筒薄壁结构，内部可容纳大容污量的折叠滤芯或PP熔喷滤芯，相比短款滤筒，更长的滤瓶意味着更大的有效过滤面积，在同等流量工况下能延长滤芯更换周期，降低运维频次，适合进水杂质含量波动较大的使用场景。

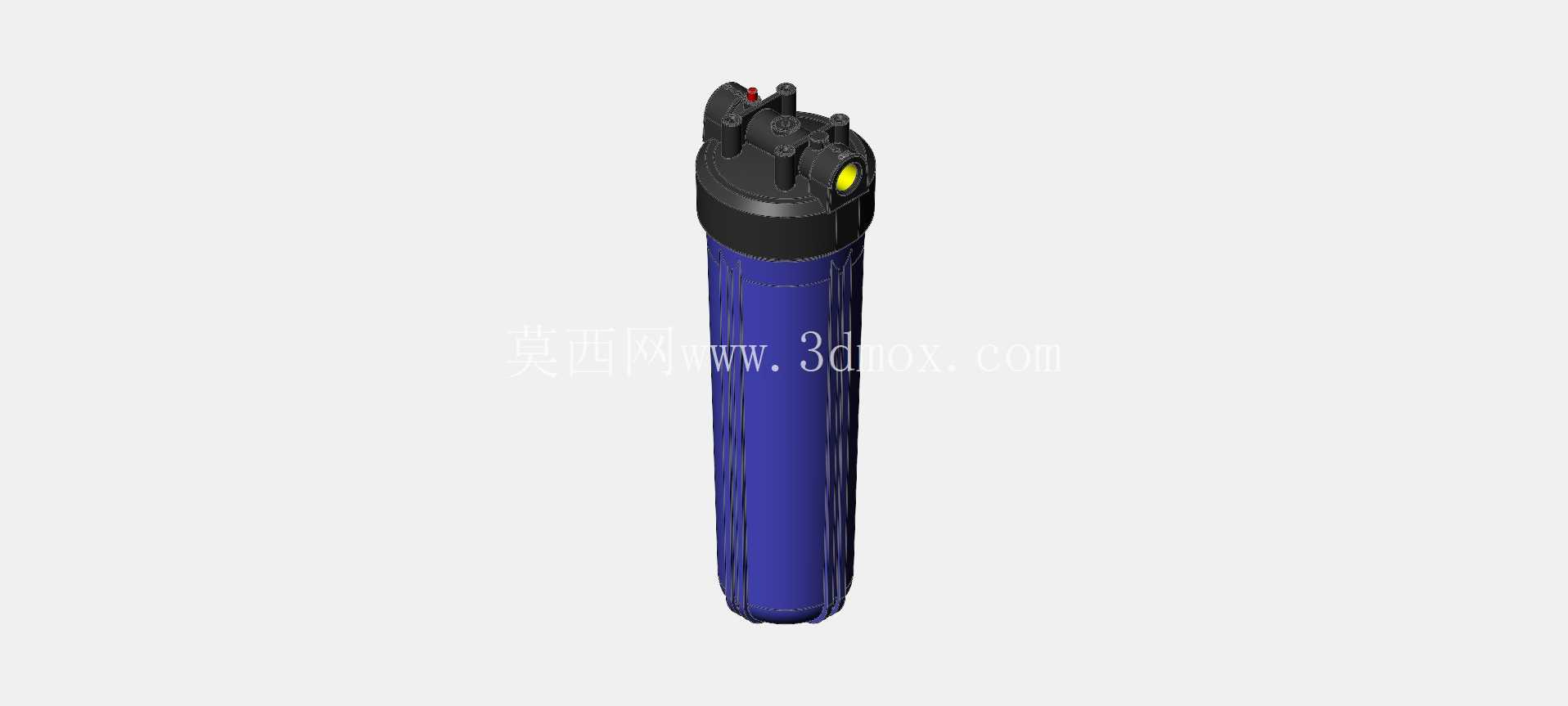

　　设计过程中首先要考虑的是安装边界约束，这类滤筒通常采用壁挂式或管路串接式安装，顶部阀头预留的标准外螺纹接口可直接对接4分或6分的民用/工业水管，安装时需要预留滤瓶轴向的拆装空间，也就是滤瓶底部到安装基面需要留出至少等同于滤瓶长度的操作空间，方便更换滤芯时向下旋出滤瓶，不会被下方管路或设备结构干涉。顶部的黑色阀头部分采用加强筋结构做局部增厚，一方面是为了承受管路水压带来的轴向张力，避免长期带压运行出现阀头开裂，另一方面筋位的布局刚好对应手动旋拧的受力点，现场安装无需专用工具，徒手即可完成滤瓶与阀头的锁紧操作，阀头侧面的黄色标识点用于对准进出水方向，避免安装时接反管路导致过滤失效，顶部的小型红色旋钮是手动排气阀，初次通水或更换滤芯后，需要拧开该旋钮排出滤筒内部的空气，避免气堵导致出水流量不足、水锤冲击损伤滤芯。滤瓶与阀头的连接位置设计了多重密封结构，内置的橡胶密封圈在旋紧过程中会被均匀挤压在密封槽内，可承受最高0.8MPa的常规管路水压，不会出现渗漏问题，滤瓶外壁做了竖向的防滑筋条，冬季运维时手上沾有水渍也能稳定施力旋拧，不会出现打滑脱手的问题。从流体路径设计来看，进水从阀头一侧进入后，会顺着滤瓶内壁与滤芯之间的环隙向下流动，透过滤芯介质后从中心集水管向上汇入阀头的出水通道，这种外进内出的流道设计可以让杂质均匀附着在滤芯外表面，避免局部过早堵塞，充分利用整个滤芯的过滤面积。

　　在选型适配时，这类滤筒可根据处理水质的不同搭配不同精度的滤芯，比如5μm精度的PP棉可用于入户自来水前置过滤，拦截泥沙、铁锈等大颗粒杂质，搭配活性炭滤芯则可去除余氯、异色异味，用于饮用水终端净化，在工业循环水场景中，也可搭配不锈钢滤网实现反复清洗使用，降低耗材成本。建模过程中需要重点关注几个配合尺寸的公差控制：阀头与滤瓶的连接螺纹需要采用密封管螺纹，配合公差控制在6H/6g级别，保证旋合顺畅同时具备密封性能；密封圈槽的深度与宽度需要匹配所选O型圈的线径，压缩量控制在15%-25%之间，压缩量过小容易渗漏，过大则会导致旋拧阻力过大，甚至加速密封圈老化失效；顶部进出水接口的同轴度需要控制在0.1mm以内，避免对接管路时出现别劲，导致长期运行后接口处渗漏。

　　另外滤瓶的壁厚设计需要经过水压强度校核，采用食品级PET或AS材质时，壁厚通常控制在2-3mm，既可以承受额定水压，也不会因为壁厚过大导致材料成本过高，同时透明或半透明的瓶身可以直观观察内部滤芯的污染程度，方便运维人员判断是否需要更换滤芯，无需拆开滤筒检查。在实际工程应用中，这类滤筒通常会多个串联安装，逐级提升过滤精度，前置级用大流量低精度滤芯拦截大颗粒杂质，后置级用高精度滤芯保障出水水质，安装时需要在滤筒前后加装截止阀，方便更换滤芯时关闭管路，无需排空整个系统的存水，同时建议在滤筒前端加装压力表，通过进出水压差判断滤芯堵塞程度，当压差达到0.2MPa时就需要及时更换滤芯，避免压损过大影响系统流量。
