卧式单级端吸离心泵结构三维设计

　　这款卧式离心泵的三维结构设计，核心围绕常规工业流体输送场景的通用需求搭建，在民用供水、暖通循环、化工介质输送、冷却系统配套等场景中，这类端吸式离心泵都是应用占比极高的通用流体设备，主要承担低压工况下的清水、低粘度理化性质稳定介质的增压输送任务，相比立式泵结构，卧式布置的形式对安装基础的承重适配性更好，日常运维时拆解泵体、更换密封件与叶轮的操作空间更充裕，适合长期固定工位的连续运转工况。

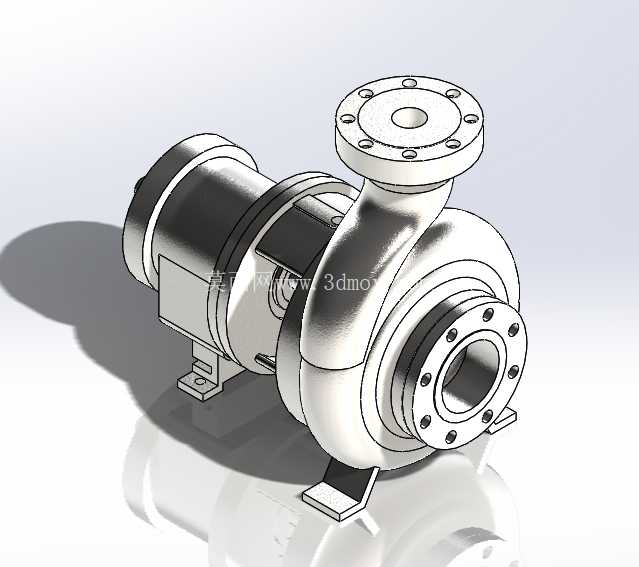

　　从结构功能拆分来看，模型完整还原了离心泵的核心功能单元：泵体过流段采用标准蜗壳式流道设计，进水口为轴向水平端接结构，出水口为垂直向上的法兰接口，进出口法兰的螺栓孔排布完全匹配通用管路法兰的连接尺寸，能直接对接同通径的工业管路，减少现场安装时的法兰适配改造成本；叶轮采用闭式离心结构，叶片型线贴合低比转速工况的水力效率需求，运转时介质从轴向进水口进入叶轮腔，在离心力作用下沿叶片径向甩出，经蜗壳流道导流后从出水口增压排出，整个过流部件的曲面过渡做了圆滑处理，避免流道内出现锐角结构造成的局部紊流与水力损失。

　　动力端采用直联式结构，泵轴与电机输出轴通过联轴器直连，省去了中间皮带传动或者齿轮减速的结构损耗，整体传动效率更高，也缩小了整机的轴向安装尺寸；泵体与电机的连接支架做了加强筋结构设计，能抵消泵运转时叶轮动平衡带来的径向振动，避免长期运转出现连接支架变形、轴系对中偏移的问题；底部的安装脚座采用带安装长孔的板式结构，安装时可以小范围调整整机的水平位置，适配现场基础的预埋螺栓位置偏差，脚座与泵体、电机的连接位置做了加厚处理，能承载整机运转时的静载荷与振动动载荷，避免安装脚出现应力断裂。设计过程中优先考虑了现场安装的边界尺寸约束：整机的轴向总长度控制在常规卧式离心泵的安装尺寸区间内，径向最大尺寸为电机外壳与泵体出水口的外轮廓尺寸，安装时预留的侧面操作空间不需要额外放大，能适配现有泵房的预留安装位；进出口法兰的端面高度差、轴中心到底座安装面的中心高，都参考了通用卧式端吸泵的尺寸规范，替换同参数旧泵时不需要重新改动管路走向与基础结构，降低设备替换的改造成本。

　　密封结构采用常规的机械密封安装位设计，密封腔的尺寸适配标准型号的机械密封件，后期运维更换密封时不需要对泵体做二次加工，直接采购标准密封件即可完成更换；泵体上预留的排气、排液接口位置也做了还原，现场调试时可以通过排气阀排净泵腔内的空气，避免气缚现象造成的泵不出水问题，停机检修时可以通过排液口排空泵腔内残留的介质，减少残留介质对泵体内腔的腐蚀。整个模型的结构拆分完全遵循实际离心泵的装配逻辑，从进水口法兰、叶轮、泵壳、密封组件、连接支架、电机主体到安装脚座，每个部件的装配关系、配合间隙都做了符合工程实际的还原，没有出现结构干涉、装配逻辑错误的问题，不管是用于泵类设备的选型参考、结构教学演示，还是用于泵房布置的三维布局校验，都能提供准确的结构参考；建模时对泵体的壁厚、法兰厚度、加强筋尺寸都参考了同参数实际产品的铸造工艺要求，避免出现壁厚不均、铸造拔模角度缺失的工艺问题，结构设计能直接对接后续的铸造工艺拆解、加工工艺编制的需求。
