快装式管道抱箍锁紧固定装置结构

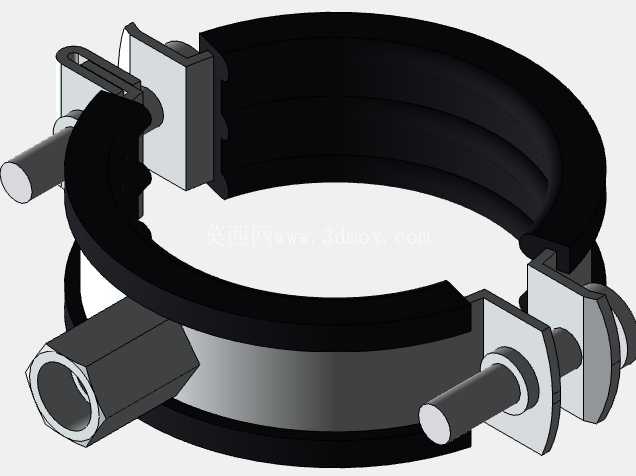

　　从结构组成来看，整套装置由C型抱紧环体、双侧铰接锁紧压块、快锁销轴、带内螺纹的对接接头、橡胶缓冲衬层几个核心部分构成，其中C型环体采用开口式设计，环体内壁预留了环形嵌槽用于安装橡胶缓冲衬层，衬层的内径尺寸匹配对应规格的管道外径，安装时不需要将环体从管道端部穿入，直接从管道侧向卡入即可完成初步定位，这一设计对于已经布设完成的老旧管线改造场景尤为适用，不需要大范围拆卸原有管路就能完成固定点的加装或更换。在民用给排水、工业流体输送、消防管路布设、暖通空调管线安装等现场施工场景中，管道的临时固定与永久锁紧一直是影响施工效率与管路运行稳定性的核心环节，传统的螺栓紧固抱箍往往需要双侧拧动螺母，在狭窄的管井、吊顶内部等操作空间受限的区域，施工人员很难同时操作两侧紧固件，不仅安装耗时久，还容易出现锁紧力矩不均导致的密封失效、管道偏移问题，这款快装式抱箍结构正是针对这类现场痛点完成的结构优化设计。

　　双侧的铰接压块通过销轴与环体的两个开口端连接，其中一侧压块上预留了光孔用于穿装快锁销轴，另一侧压块上集成了带内螺纹的六角对接头，对接头的内螺纹规格匹配通用的管路支吊杆螺纹尺寸，既可以直接连接支吊杆实现管道的吊装固定，也可以通过对接头外接其他固定支架完成贴墙、贴设备表面的侧向固定。快锁销轴的端部设置了偏心锁紧结构，当销轴穿入两侧压块的对齐孔位后，只需要扳动销轴端部的扳动段转动90度，就能通过偏心结构推动两侧压块向内收拢，带动C型环体收缩抱紧管道外壁，整个锁紧过程只需要单侧操作，不需要反复拧动螺母，在操作空间不足的场景下，施工人员单手就能完成锁紧操作，大幅降低了狭小空间的施工难度。

　　设计过程中，环体的抱紧弧度经过反复校核，当锁紧到位时，环体内壁的橡胶衬层会产生15%左右的压缩量，既可以保证足够的抱紧摩擦力，避免管道在环体内出现轴向窜动或径向转动，又不会因为压缩量过大导致衬层过度变形失效，同时橡胶衬层还能起到隔振作用，阻断管路内流体脉动产生的振动向固定支架传递，降低管路运行过程中的结构噪声。安装边界方面，这套抱箍结构在完全打开状态下的侧向开口尺寸略小于对应管道的外径，卡入时只需要轻微扳动环体开口端就能顺利卡入管道，锁紧完成后整体结构的径向轮廓尺寸比传统双螺栓抱箍小20%左右，在多根管道并排布设的场景下，可以有效缩小管道之间的安装间距，提升管廊、吊顶内的空间利用率。

　　铰接压块与环体的连接销轴采用间隙配合设计，压块可以绕销轴小角度转动，能够自动适配锁紧过程中两侧压块的角度偏差，避免出现卡滞导致锁紧不到位的问题，快锁销轴的表面做了防锈镀层处理，适合在潮湿的管井、户外管路等易腐蚀环境下长期使用，六角对接头的对边尺寸匹配标准扳手尺寸，在需要调整支吊杆长度时，可以直接用扳手卡住对接头转动，不需要额外夹持其他部位，操作便利性更强。在三维建模过程中，所有铰接部位的配合间隙都按照实际机加工公差进行了预留，环体的折弯半径、压块的铰接孔位置、偏心锁紧段的偏心距都经过运动仿真验证，确保扳动销轴锁紧的过程中不会出现结构干涉，锁紧行程刚好匹配衬层的设计压缩量，不会出现过锁紧导致环体变形或者锁紧不足导致管道松动的问题。这套结构除了常规的水气管路固定外，还可以应用在设备内部的液压管路、气动管路固定场景中，快装结构能够大幅提升设备装配环节的管路安装效率，减少装配工位的操作耗时，同时统一的锁紧力矩也能避免人工拧螺栓时力矩不一致带来的质量隐患，提升批量装配的一致性。
