管道系统用带颈对焊法兰连接结构

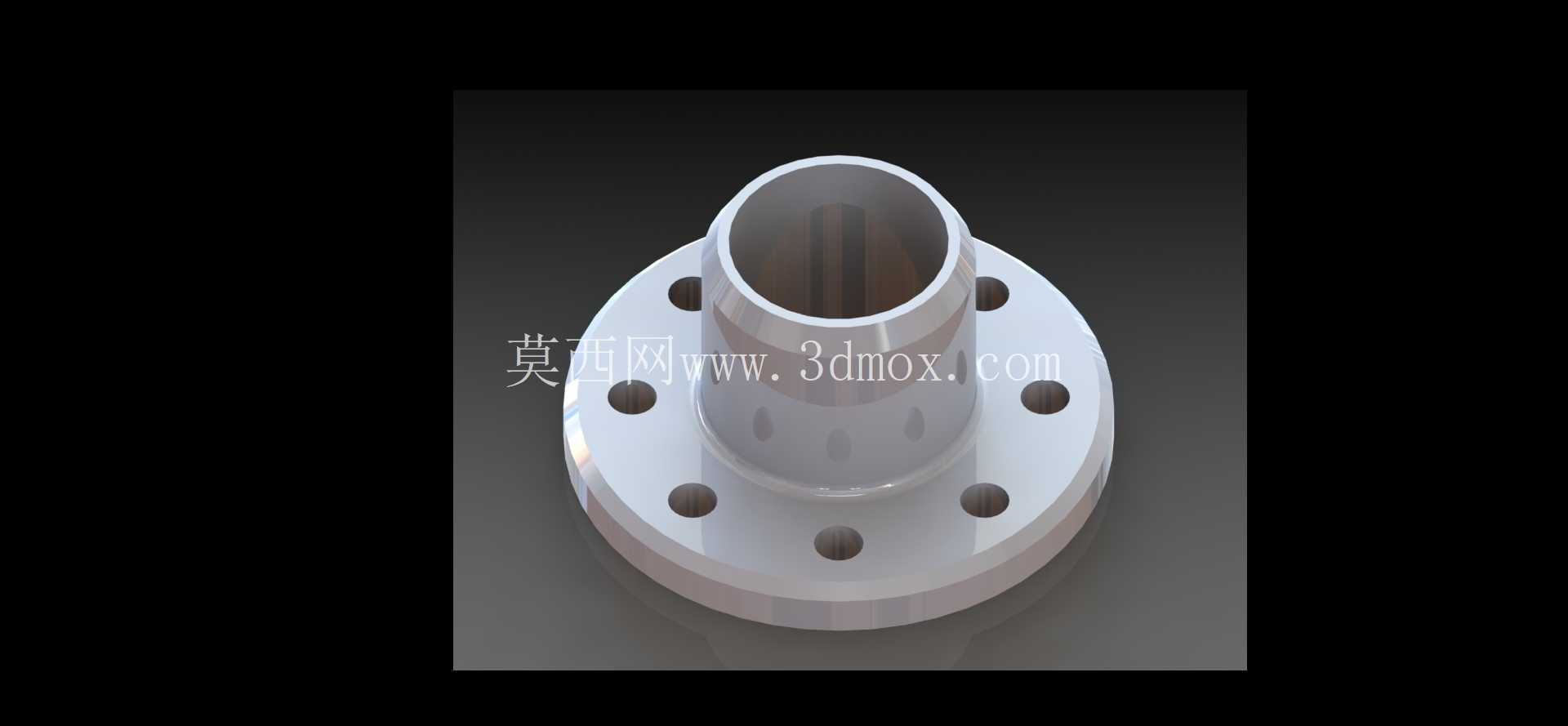

　　在工业管路系统的搭建与运维场景中，法兰是实现管段、阀门、泵类设备可拆卸连接的核心承压部件，本次呈现的带颈法兰结构，主要面向中高压流体输送工况的连接需求，区别于平焊法兰的结构形式，其颈部的锥形过渡结构能够有效分散管道运行过程中产生的应力集中，避免法兰盘与管壁衔接位置因长期受交变载荷出现疲劳开裂的问题。从实际应用场景来看，这类法兰广泛应用于化工流体输送、市政给排水泵站、工业循环水系统、油气输送支线的管路衔接环节，尤其是在泵组进出口的连接位置，需要兼顾密封可靠性与拆装便捷性，带颈法兰的结构特性刚好匹配这类场景的需求：既能够通过法兰盘的螺栓预紧力实现端面密封，又能通过颈部结构抵消泵组运行时传递到管路的振动载荷，减少密封面泄漏的概率。

　　从功能特性上看，该法兰的密封面采用突面结构，适配非金属软垫片或者缠绕式垫片的安装需求，法兰盘上均匀分布的螺栓孔采用跨中布置形式，能够保证螺栓预紧时密封面受力均匀，避免出现局部压合不紧密导致的渗漏问题；颈部与直管段采用对接焊接的连接形式，相比角焊结构的平焊法兰，焊接接头的受力状态更好，能够承受更高的管道压力与温度波动，适合在输送介质温度波动较大、或者存在轻微水锤冲击的管路中使用。

　　在设计思路层面，该法兰的结构尺寸参考了常用管路法兰的通用规范，颈部的锥度按照1:3的比例做过渡设计，既保证了应力平缓传递，又不会过度增加法兰整体的重量；法兰盘的厚度根据对应公称压力下的强度计算结果确定，螺栓孔的中心圆直径、螺栓孔数量与孔径均匹配对应通径的常规螺栓规格，确保现场安装时能够与标准阀门、泵体的法兰端直接匹配，不需要额外做配钻或者改制。从安装边界来看，该法兰对接的直管段外径与颈部内径保持一致，焊接时需要保证管端与法兰端面的垂直度偏差在允许范围内，避免安装后出现管路错位导致密封面偏斜；法兰盘的外圆尺寸预留了足够的螺栓扳手操作空间，现场安装时不需要额外拆卸周边管路即可完成螺栓的紧固操作，密封面的表面粗糙度满足垫片压合的要求，不需要现场二次加工即可直接安装使用。

　　在实际选型过程中，这类带颈法兰通常用于公称压力不低于1.6MPa的管路系统，相比平焊法兰，其在长期运行后的密封可靠性更优，尤其是在泵组进出口这类存在振动的位置，能够有效减少法兰连接处的螺栓松动、垫片失效的问题，降低日常运维的频次。建模过程中对法兰的过渡圆角、螺栓孔倒角、密封面水线等细节都做了还原，能够直接用于管路系统的装配干涉检查、管路应力仿真分析，也可以作为生产加工前的结构校核参考，避免出现设计尺寸与标准件不匹配导致的现场安装问题。
