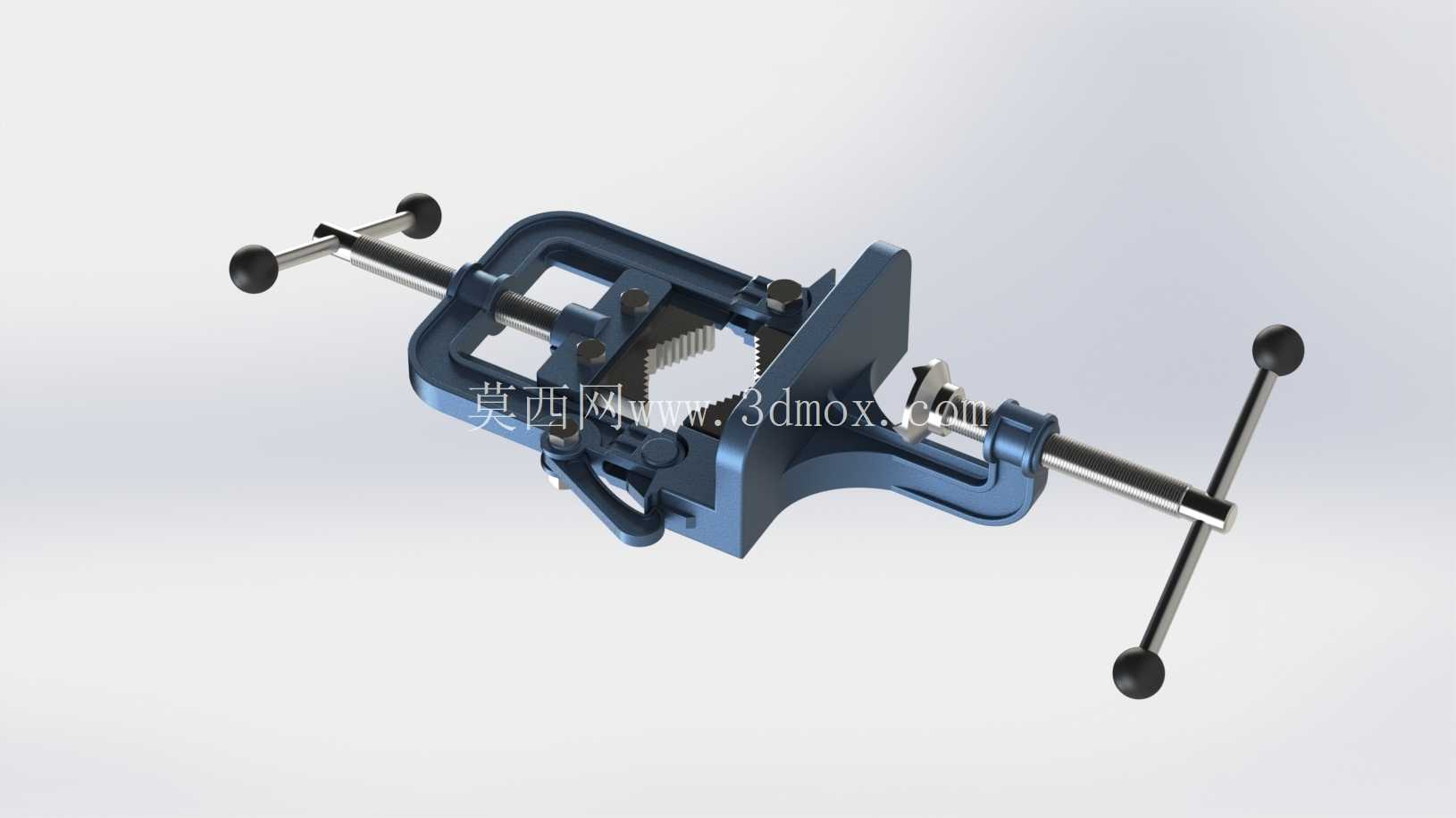

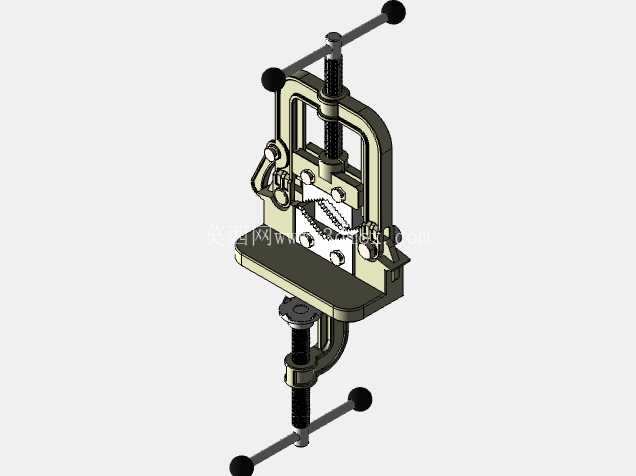

双螺杆可调式重型管夹夹持工装结构

这款双螺杆可调式管夹，核心应用场景覆盖管道预制加工、现场管线安装、小型管件焊接定位、管材切割夹持等多类工程作业环节，区别于普通固定式管卡，它的双向螺杆驱动结构能在夹持不同管径工件时保持两侧钳口同步对中，避免管件装夹后出现轴线偏移，在套丝、坡口加工这类对管件同轴度有要求的工序中，能有效减少因装夹偏差带来的加工误差。

从功能特性来看，钳口内侧加工有交错排布的锯齿形咬合齿，齿尖做了小角度倒钝处理，既可以保证夹持金属管材、硬质塑料管材时提供足够的静摩擦力，防止工件受轴向力时出现滑移，又不会因为齿尖过于尖锐在薄壁管材表面压出过深的压痕，影响管件后续的表面防腐处理。两侧的操作手柄采用球形端头设计，操作时手掌施力的接触面积更大，手动锁紧时不需要额外加接延长杆就能提供足够的夹紧力矩，针对大管径厚壁管件的夹持需求，手柄杆部预留了穿入加力杆的通孔，可在需要更大夹紧力时拓展力矩输出。

设计思路上，整体框架采用一体式铸钢基体做承载主体，螺杆与基体的配合部位镶嵌了铜质耐磨衬套，长期反复开合使用时不会因为螺杆与铸钢基体直接摩擦出现配合间隙过大的问题，钳口与滑动座之间采用可拆卸的螺栓连接结构，当锯齿钳口出现磨损后，可以单独更换钳口配件，不需要整体报废整个夹具，降低长期使用的维护成本。滑动座与基体导轨的配合面做了燕尾槽导向结构，相比平导轨结构，燕尾槽能承受更大的垂直方向倾覆力矩，在夹持偏重的偏心管件时，滑动座不会出现翘起卡滞的问题。

安装边界与尺寸适配方面，这款管夹的底部预留了两个贯通的安装螺栓孔，可以直接固定在预制工作台、角钢支架或者移动式作业台面上，安装孔的孔距适配常规钳工台的标准安装孔位，不需要额外打孔改造工作台。钳口的最大开合行程覆盖DN15到DN80的常用工程管径，闭合状态下的最小夹持直径可适配小口径仪表管、细铜管的装夹需求，整体外形的宽度尺寸控制在280mm以内，安装后不会占用过多工作台面空间，双向螺杆的伸出端在最大开合状态下，两侧手柄的回转半径不会超出基体宽度太多，避免操作时手柄与周边其他工具、工装出现干涉。

在实际管线维修作业场景中，这款管夹还可以作为临时的管口整形工具使用，当薄壁金属管口出现轻微变形时，配合对应尺寸的整形垫块，可以通过缓慢旋紧螺杆对变形管口进行校圆，不需要携带专用的管口整形设备，适合野外管线抢修、狭小空间内的管线作业使用。钳体表面做了喷塑防锈处理，在潮湿的管道井、户外施工场景下使用，不会轻易出现锈蚀卡滞的问题，螺杆的外露螺纹部位配套有防尘毡圈，能阻挡作业过程中产生的金属切屑、泥沙进入螺纹配合面，减少螺杆转动时的磨损，延长整体的使用寿命。
