带加强筋高压管道连接法兰接头

在工业流体输送系统的管路布设环节，法兰接头是实现泵体、阀门、管道段之间刚性密封连接的核心基础部件，这款带肋法兰接头的设计，正是针对中高压流体输送场景下常规平焊法兰易出现的根部应力开裂、连接形变泄漏问题做的定向结构优化。从实际工况适配来看，这类接头常应用在化工流体输送、市政给排水泵站、工业循环水系统、中小型液压泵站的管路衔接位置，尤其是在管路存在小幅振动、压力波动区间在1.6MPa-4.0MPa的管段，常规无加强结构的法兰在长期交变载荷作用下，法兰盘与接管连接的焊缝位置容易出现应力集中，轻则导致密封面错位渗漏，重则引发焊缝开裂造成介质泄漏，而这款接头的周向均匀分布的加强筋结构，恰好能针对性抵消这类工况下的附加载荷。

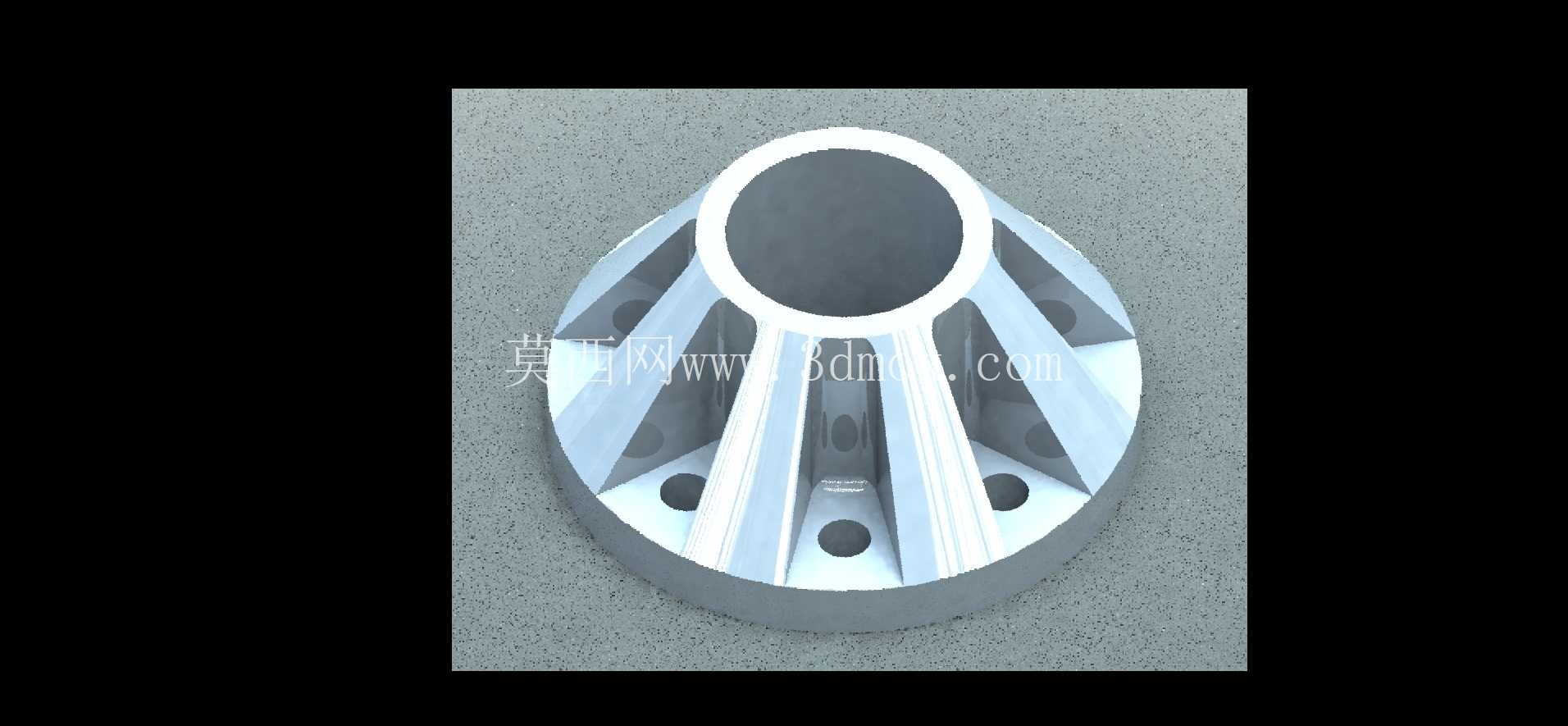

从结构设计逻辑来看，这款接头采用一体成型的锥段过渡结构，没有采用常规法兰的直筒加平焊盘的拼接形式，接管部分与法兰盘之间通过锥形过渡段衔接，同时沿锥面周向均匀布置8条径向加强筋，筋条从法兰盘安装面一直延伸至接管直段位置，这种结构一方面能将法兰盘螺栓紧固时产生的压紧力均匀传递到接管壁面，避免法兰盘受螺栓拉力出现翘曲变形，保证密封垫片的受压均匀性；另一方面，当管路内部存在高压介质冲击、或是外部管路产生径向弯矩时，加强筋可以将集中在连接根部的应力分散到整个锥段和接管壁上，大幅降低局部应力峰值，经过结构力学仿真验证，同等壁厚、同等公称通径的前提下，这种带肋结构的法兰接头根部抗弯强度比普通平焊法兰高出60%以上，承压状态下的形变量能控制在0.2mm以内，完全满足高压管路的密封形变要求。

从安装边界尺寸来看，这款法兰接头的法兰盘采用标准公称压力对应的螺栓孔布局，安装孔位沿法兰盘周向均匀分布，孔位尺寸与同压力等级的标准法兰完全互换，不需要重新调整现场管路的安装孔位，现场替换适配性强；法兰密封面采用突面结构，适配常规的非金属平垫片、缠绕式垫片，不需要定制特殊密封件；接管端的内径与对接管道的通径完全一致，内壁做平滑过渡处理，不会出现通径突变导致的介质流阻增大、局部紊流冲刷的问题，能有效降低管路输送过程中的压力损失，减少介质对管壁的冲蚀磨损。

在实际选型应用中，这类带肋法兰接头尤其适合用在泵出口的管段位置——泵组运行时产生的机械振动会沿着管路传递，普通法兰在长期振动下容易出现螺栓松动、密封失效，而加强筋结构提升了接头整体的刚性，能降低振动传递过程中的接头形变，减少密封失效的概率；同时在阀门与管道的连接位置，尤其是大口径阀门的进出口端，阀门自身重量会对连接法兰产生附加弯矩，带肋结构的高抗弯性能可以避免法兰长期受重载出现变形，保证连接的长期可靠性。设计过程中也充分考虑了加工工艺性，加强筋的厚度均匀，拔模角度符合铸造或是机加工的工艺要求，不管是采用铸造成型后精加工密封面，还是采用棒料整体机加工，都能实现较高的加工效率，不会出现结构过于复杂导致的加工难度陡增、成本过高的问题。另外，锥段过渡的结构也让接头整体的应力分布更合理，没有出现直角过渡带来的应力集中死角，在做表面防腐处理时也不容易出现积液、涂层堆积的问题，能提升接头在腐蚀介质环境下的使用寿命。
