手动螺纹连接式流量控制球阀结构

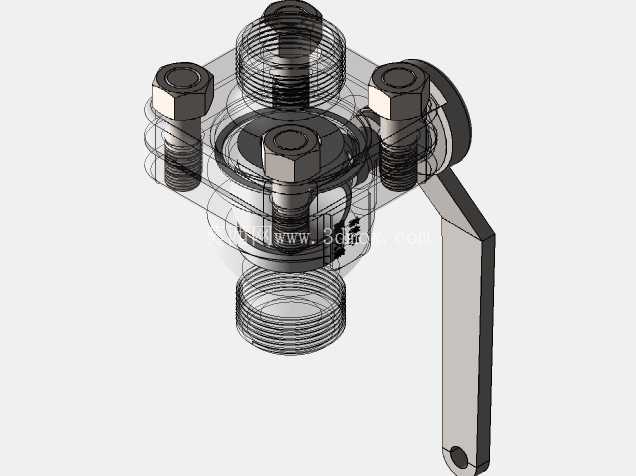

在民用给排水、小型化工实验管路、气动控制回路、小型液压系统的末端支路里，这类小通径手动球阀的出镜率极高，它不需要复杂的执行机构，完全依靠人工扳动手柄完成通断与流量调节，是小流量管路系统里成本可控、可靠性突出的控制元件。从结构拆解来看，这个球阀采用了侧装式球体设计，阀体为分体式组合结构，通过四根均布的内六角螺栓完成阀盖与主阀体的锁紧，这种均布螺栓的锁紧方式能让密封面受力更均匀，避免单侧压紧导致的密封偏磨问题，相比两片式螺纹锁紧的阀体，螺栓连接的结构在中低压工况下的抗形变能力更强，即使管路存在轻微的安装应力，也不容易出现阀体连接处渗漏的问题。

球体部分采用了通孔式结构，和手柄的转轴通过扁位连接，不存在多余的传动间隙，扳动手柄时的转角直接对应球体通孔的过流面积，操作人员可以通过手柄的角度直观判断当前的阀门开度，不需要额外加装开度指示装置。密封结构上，球体两侧配置了弹性密封座，密封座的材质可以根据输送介质的特性更换，走水的时候用普通丁腈橡胶就能满足密封要求，走弱腐蚀性介质可以换成氟橡胶材质，这种可更换密封座的设计也降低了后期的维护成本，不需要整体更换阀门，只需要拆开阀盖更换密封座就能恢复密封性能。

从安装边界来看，这个球阀的接口采用了标准外螺纹设计，螺纹规格匹配常规的低压管路连接标准，安装时不需要额外焊接法兰，直接通过管螺纹就能和管路完成连接，整体的安装高度控制得比较紧凑，手柄的转动半径没有超出阀体的最大外轮廓太多，在空间局促的设备内部管路里布置时，不会和周边的管路、结构件发生运动干涉。阀体的进出流道做了平滑过渡处理，没有突兀的变径台阶，介质流经阀门时的局部阻力损失更小，不会在阀腔内形成明显的紊流区，对于输送含有微小固体颗粒的介质时，也不容易出现颗粒沉积卡滞球体的问题。

设计过程中，螺栓的预紧力做了针对性的匹配计算，既保证密封面有足够的压紧比压实现零渗漏，又不会因为预紧力过大导致密封座被过度压缩产生永久形变，缩短阀门的使用寿命。手柄的长度经过了力矩优化，操作人员只需要施加很小的力就能完成阀门的开关操作，即使是长期带压工作的状态，也不会出现开关卡滞、需要借助辅助工具扳动手柄的情况。阀杆位置设置了轴封结构，避免介质从阀杆和阀体的配合间隙处渗漏，轴封采用了压紧式密封圈，随着使用时间增加如果出现轻微渗漏，只需要适当压紧阀杆处的压盖就能重新实现密封，不需要拆解整个阀门。

在实际选型应用中，这类球阀主要用于公称通径较小的支路管路，不适合作为主干路的大流量切断阀使用，它的优势在于响应速度快，从全开到全关只需要转动90度，操作行程短，适合需要频繁开关的工况场景。相比闸阀、截止阀这类多回转阀门，手动球阀的操作效率更高，而且全通径状态下的流阻几乎和等径直管一致，不会对管路的流量造成明显的节流影响。在气动控制系统里，这类球阀常作为气源支路的切断阀，在设备维护时可以单独切断某一支路的气源，不需要关闭整个系统的总气源，大幅提升维护效率；在民用供水系统里，这类球阀可以作为用水终端的控制阀门，相比传统的旋塞阀，它的密封性能更好，长期使用也不容易出现滴漏问题。

建模过程中，所有的配合间隙都按照实际加工公差做了预留，螺栓和阀体安装孔的间隙、球体和密封座的配合过盈量、阀杆和轴套的配合公差都符合常规机械加工的精度要求，按照这个三维模型输出的工程图可以直接用于生产加工，不需要再做额外的结构调整。阀体的外形做了圆角过渡处理，没有尖锐的棱角，既避免了安装过程中划伤操作人员，也能减少铸造或者机加工过程中的应力集中问题，提升阀体的结构强度。
