T型带法兰三通道管路连接接头

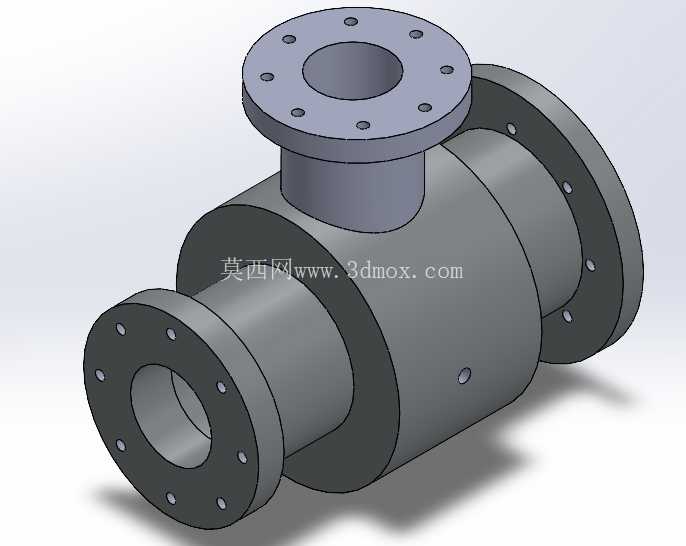

　　在民用给排水管网、商用暖通空调管路、工业流体输送生产线的管路布设作业中，经常会遇到单路流体分流为两路、或是两路流体汇流至单路的T型节点布设需求，这类节点如果采用焊接式接头，不仅现场施工动火作业存在安全管控风险，后期管路检修拆改时也需要切割焊缝，作业难度大且容易破坏相邻管段，带法兰的三通接头正是为解决这类工程痛点设计的管路连接件。这款接头的三个连接端均采用标准凸面法兰结构，法兰端面加工有符合公称压力等级要求的密封面，安装时只需在对接法兰之间加装对应材质的密封垫片，穿入匹配规格的螺栓并按对角顺序拧紧至规定扭矩，即可实现牢固且防漏的连接效果，全程无需动火作业，现场安装效率远高于焊接式三通，后期拆改维护时只需拆卸螺栓即可完成接头分离，不会对相邻管段造成不可逆损伤。

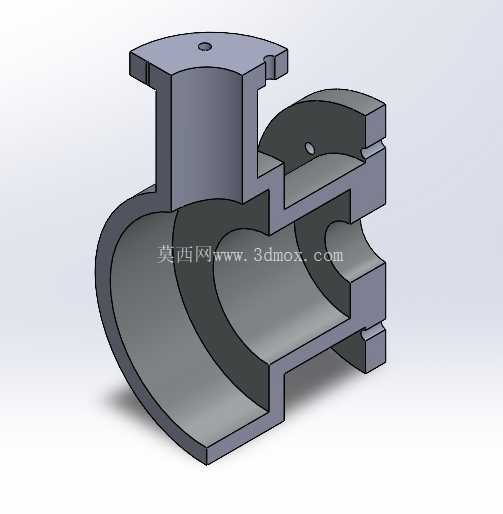

　　从结构设计逻辑来看，这款接头的主体采用等径腔室过渡设计，三个接口的通径保持一致，内部流道交汇处做了圆弧过渡处理，没有直角突变结构，能够有效降低流体流经节点时的局部阻力损失，减少流体湍流带来的管路振动与噪音，同时也能避免流体中的固体杂质在直角拐角处沉积造成管路堵塞。接头的法兰盘螺栓孔严格遵循对应公称通径、公称压力的国标法兰尺寸规范，孔位采用跨中布置方式，能够与市面上同规格的标准法兰、阀门、泵体接口直接匹配，无需额外加工转接件，大幅降低现场安装的适配成本。

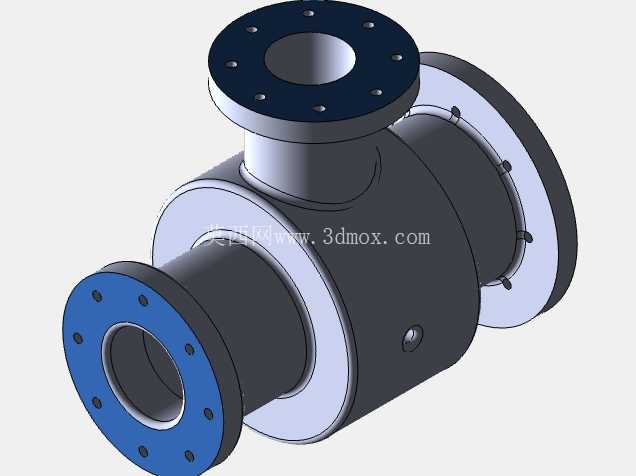

　　在安装边界方面，这款接头的三个法兰端面分别朝向三个互相垂直的轴向，布设管路时需要在每个法兰对接侧预留足够的螺栓操作空间，方便施工人员使用扭矩扳手完成螺栓拧紧作业，同时接头主体外壁预留了吊装定位孔，大规格型号安装时可以通过吊装孔配合吊具完成对位调整，避免吊装过程中磕碰法兰密封面造成密封失效。针对不同的输送介质工况，这类接头可以匹配不同的密封垫片选型，输送常温清水时可选用橡胶垫片，输送高温热水或蒸汽时可选用金属缠绕垫片，输送腐蚀性化工流体时可选用聚四氟乙烯垫片，灵活适配不同行业的流体输送需求。

　　在暖通空调系统中，这类接头常被用于冷热水管路的分支节点，连接主供水管与各楼层的分支供水管，或是集水器、分水器的接口位置，保障冷热水循环的顺畅；在工业生产的流体输送管线中，这类接头可用于工艺流体的分流、汇流节点，配合阀门实现不同管路支路的通断控制；在市政给排水管网中，这类接头可用于输水管线的分支接驳，保障供水的稳定分配。接头的主体壁厚根据公称压力等级做了对应加厚处理，能够承受管路运行过程中的水锤冲击与压力波动，避免长期运行过程中出现腔体开裂的问题，法兰盘与主体腔体的连接位置做了圆弧过渡加强处理，消除了应力集中点，能够承受螺栓拧紧时的局部压应力与管路运行时的轴向拉力，长期运行可靠性更高。
