弯臂式带孔铰接安装支座结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1117630
  • 弯臂式带孔铰接安装支座结构设计

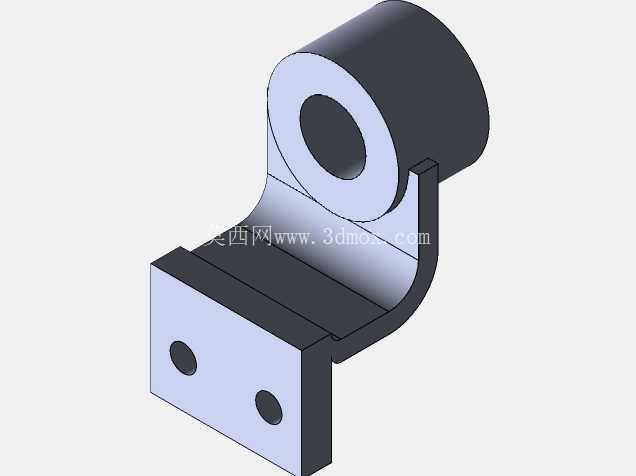

这类弯臂式铰接支座在轻工输送线、小型自动化设备的摆动机构中十分常见,日常做结构设计时经常会碰到类似的安装限位需求。从结构形态来看,上部的筒状铰接孔是核心功能位,主要用来穿装铰接销轴,和配套的摆臂、连杆部件形成转动副,需要保证孔的圆柱度公差,避免销轴转动时出现卡滞、偏磨的问题,孔的内径尺寸要和选定的销轴直径做间隙配合,单边间隙控制在0.02-0.05mm区间,既保证转动灵活性,又不会出现过大的旷量影响传动精度。下部的折弯安装板带两个对称布置的安装孔,是整个支座的固定承载端,两个孔的中心距需要严格匹配安装基面的螺孔位置,孔位公差建议控制在±0.1mm以内,避免安装时出现孔位错位无法装配的问题,安装板的平面度也要做相应要求,保证和安装基面贴合紧密,不会因为贴合面存在间隙导致紧固后支座出现形变,影响上部铰接孔的同轴度。

设计这类支座的时候,首先要核算实际工况下的载荷情况,比如铰接端承受的径向力、摆动过程中的冲击载荷,据此来确定筒状部分的壁厚、折弯处的圆角半径,折弯位置不能做成直角,要留足够的过渡圆角,避免应力集中导致部件在反复受载的情况下出现断裂失效。折弯段的倾斜角度是根据实际安装空间里的铰接点位置来确定的,要保证配套的摆臂在整个摆动行程范围内,不会和支座本身、周边的其他设备部件产生运动干涉,建模的时候需要提前做运动仿真,模拟整个摆动行程的空间位置,预留足够的安全间隙。

从安装边界来看,下部安装板的厚度决定了支座的整体承载刚性,厚度过小会导致紧固后安装板出现翘曲,厚度过大则会增加不必要的重量和材料成本,常规轻载工况下选用3-5mm厚度的板材冲压折弯或者铣削加工即可,上部筒状部分的轴向长度要和配套铰接件的宽度匹配,保证铰接后销轴的挡圈、卡簧有足够的安装空间,不会出现轴向窜动。两个安装孔的孔径要比选用的紧固螺栓直径大0.5-1mm,方便安装时做微小的位置调整,降低装配对位的难度。

实际应用场景里,这类支座常用来作为气动元件的铰接支撑、小型防护罩的翻转铰链座、输送线侧挡机构的摆动支座,相比直臂式的支座,这种弯臂结构可以在有限的安装空间里偏移铰接点的位置,避开安装基面附近的管线、其他结构件,不需要额外增加转接件就能满足安装位置要求,能有效简化整体结构,减少装配零件数量。设计建模过程中,要注意折弯处的工艺性,如果是采用钣金折弯工艺制作,要核算折弯展开尺寸,预留折弯回弹量,保证折弯后上部铰接孔的中心高、安装板的平面位置符合设计要求;如果是采用整块材料铣削加工,则要注意筒状部分和安装板衔接位置的清根处理,避免加工残留的台阶导致装配时出现干涉。另外,铰接孔的内壁建议做相应的表面硬化处理,提升耐磨性能,延长部件的使用寿命,毕竟铰接位置是长期反复转动的摩擦面,磨损后会导致间隙变大,影响整个机构的运动精度。
