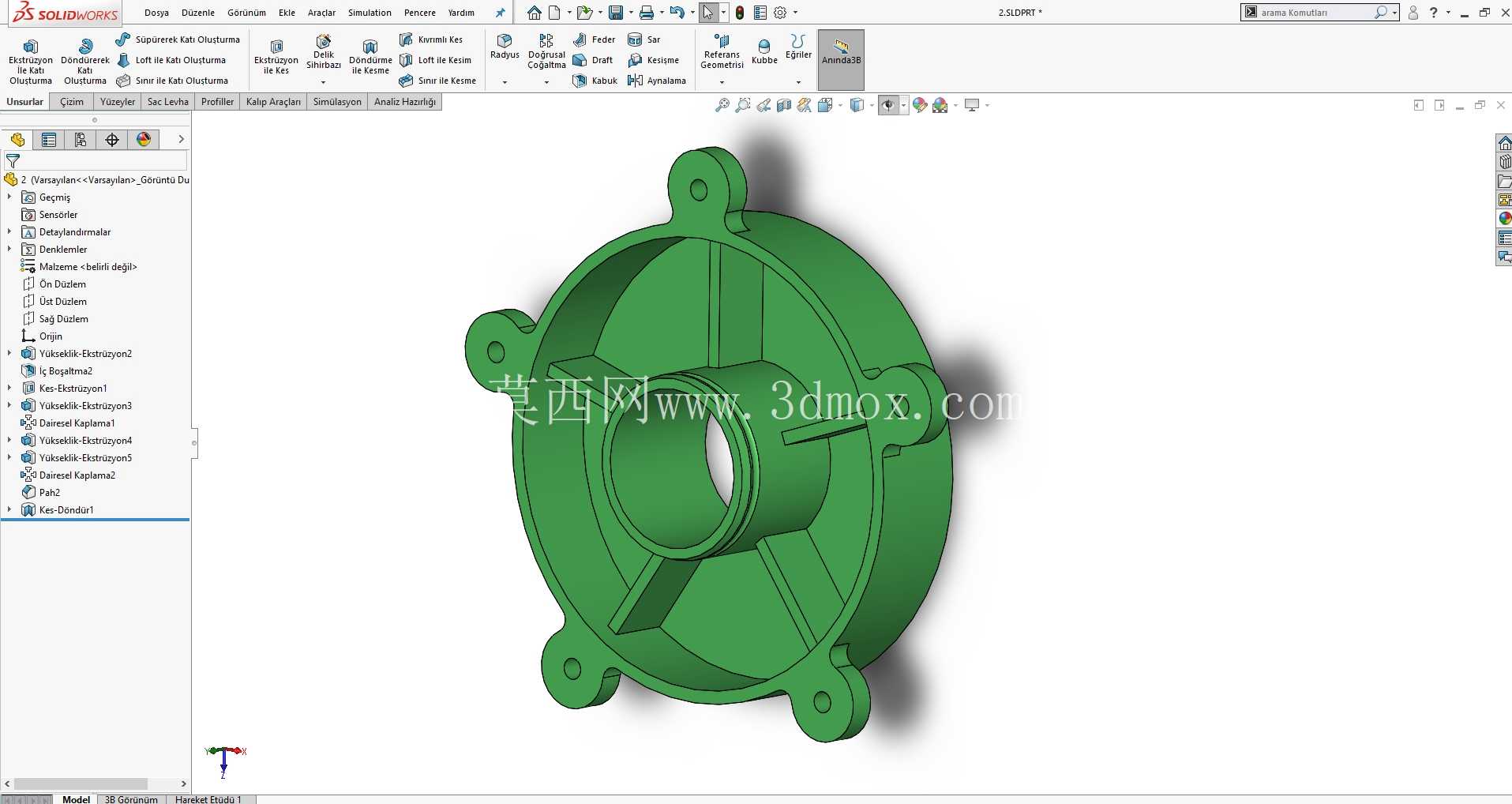

这类带多安装耳的圆形端盖,常应用在小型动力腔体、流体输送泵体、微型减速箱体的端部密封场景,核心作用是封闭腔体开口,同时为内部轴承、轴伸结构提供定位支撑,阻隔外界粉尘、水汽进入腔体内部,避免内部润滑介质泄漏。从结构细节来看,端盖主体采用圆盘式基体设计,中心预留同轴通孔,该通孔尺寸与穿过端盖的轴径匹配,孔壁可根据使用需求加装油封、轴套等密封耐磨件,通孔周边设置环形凸台,凸台高度根据内部轴承外圈的定位深度确定,装配时凸台端面直接抵接轴承外圈端面,限制轴承的轴向窜动,保证轴系运转的同轴度。

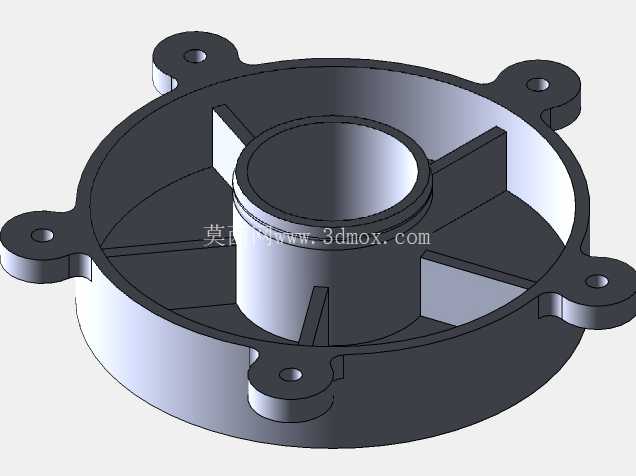

端盖外缘均匀分布四个带安装孔的凸耳,凸耳与端盖基体采用圆弧过渡连接,避免应力集中导致安装时凸耳断裂,安装孔的孔径匹配对应规格的紧固螺栓,孔位的中心圆直径严格适配被连接件的安装螺孔分布尺寸,装配时螺栓穿过凸耳孔拧入腔体端面的螺孔,即可将端盖压紧在腔体开口端面上。端盖内侧设置十字形加强筋,筋条连接中心凸台与外缘基体,在不增加端盖整体壁厚的前提下,大幅提升端盖的结构刚度,避免端盖在腔体内部压力变化、螺栓压紧力作用下产生翘曲变形,保证密封面的平面度要求。

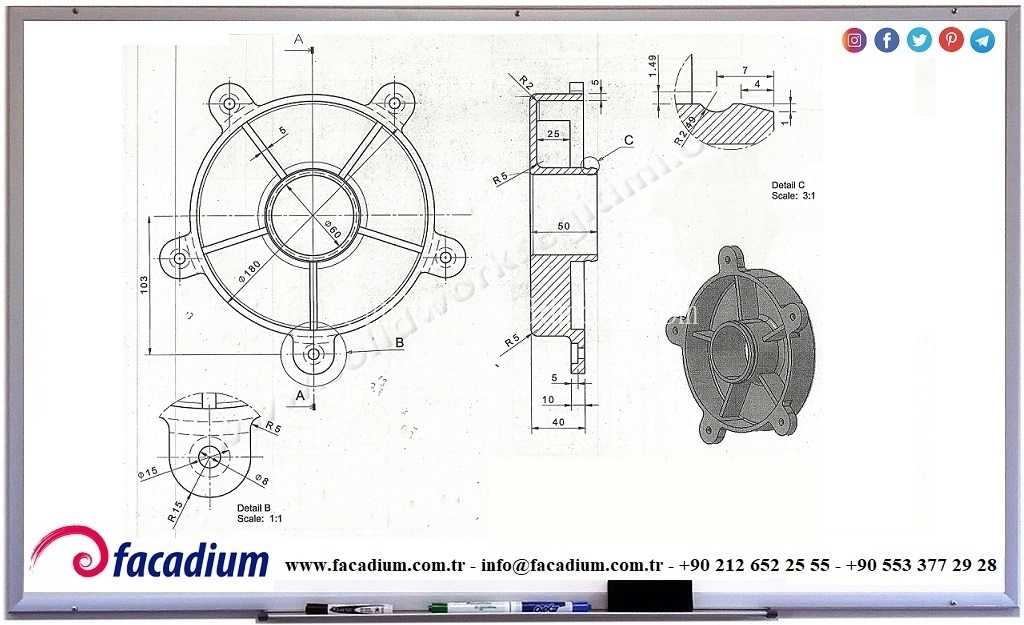

设计这类端盖时,首先要确定适配的腔体开口内径,端盖与腔体配合的止口尺寸需按照基孔制间隙配合选取公差,保证装配时端盖可以顺利嵌入腔体开口,止口的轴向长度根据腔体端面的壁厚确定,保证止口完全嵌入后,端盖外缘的密封面可以完全贴合腔体端面。其次要核算安装凸耳的受力情况,根据端盖承受的内部介质压力、螺栓预紧力,确定凸耳的厚度、安装孔中心到端盖中心的距离,避免凸耳在螺栓拧紧时发生断裂。中心通孔的尺寸需要根据穿过的轴径、密封件的安装尺寸确定,若端盖需要支撑轴系,还要核算中心凸台的壁厚,保证凸台可以承受轴系传递的径向载荷。
端盖的整体厚度需要根据腔体的工作压力确定,低压工况下可适当减小壁厚降低重量,高压工况则需要增加壁厚,同时调整加强筋的高度与厚度,提升整体承压能力。安装边界方面,端盖装配后外缘凸耳的外轮廓不能超出被安装设备的外部边界,避免与周边其他零部件产生干涉,端盖外侧的平面预留足够的扳手操作空间,保证安装时可以顺利拧紧螺栓。中心通孔的同轴度需要与腔体内部轴承位的同轴度保持一致,公差控制在0.02mm以内,避免轴系安装后出现偏心,导致运转时轴封磨损过快、产生异响。这类端盖的材质常选用压铸铝合金或者工程塑料,铝合金材质强度高、散热性好,适合有一定温度、压力的工况,工程塑料材质重量轻、耐腐蚀,适合低压、有腐蚀介质的工作场景。在建模过程中,需要重点关注各过渡位置的圆角处理,所有直角位置都要设置不小于R1的圆角,既可以降低注塑或者压铸时的应力集中,也能避免装配时锐边划伤操作人员。密封面的平面度公差需要控制在0.05mm以内,表面粗糙度不高于Ra3.2,保证密封垫片压紧后不会出现泄漏点。安装孔的位置度公差控制在0.1mm以内,保证装配时螺栓可以顺利穿过孔位,不会出现螺栓别劲的情况,影响装配效率与连接可靠性。
