法兰连接式管道旋转控制阀结构设计

　　在化工流体输送、市政给排水、工业制程管路系统中，管路通断与流向切换的可靠性直接决定整套系统的运行稳定性，这类带双侧法兰结构的旋转阀，主要用于中大口径管路的介质通断控制、流向切换以及节流调节场景，相比传统螺纹连接的小通径阀件，法兰连接形式可适配更高压力等级的管路工况，在PN10到PN40的常用工业压力区间内，法兰端面的密封配合可有效避免介质渗漏问题。从结构设计逻辑来看，该阀采用直通式流道设计，介质流经阀腔时的流向转折极小，流阻系数远低于角式结构的阀件，可有效降低管路系统的泵送能耗，尤其适合输送清水、低粘度油品、弱腐蚀性化工介质等对压损敏感的工况。

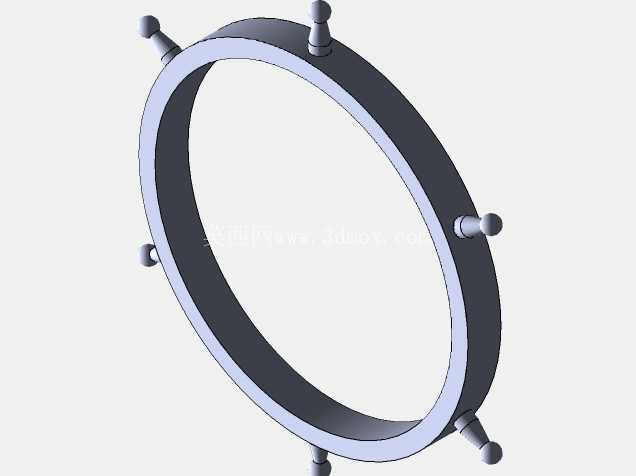

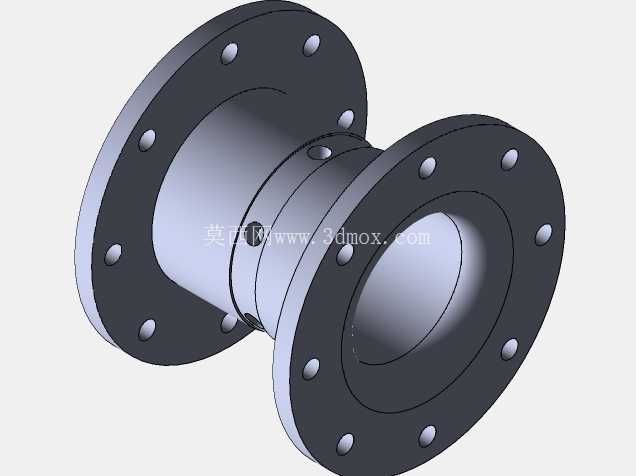

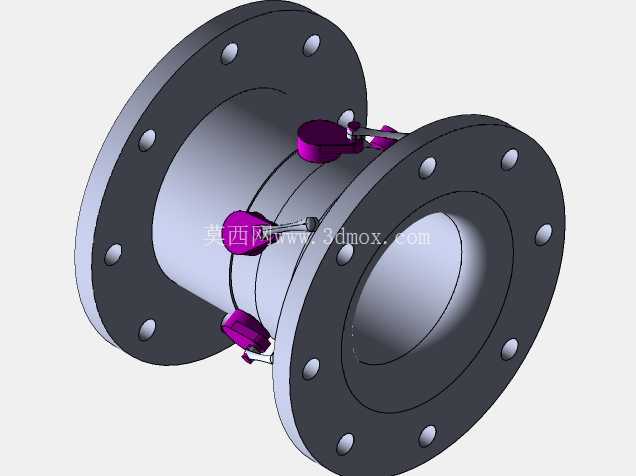

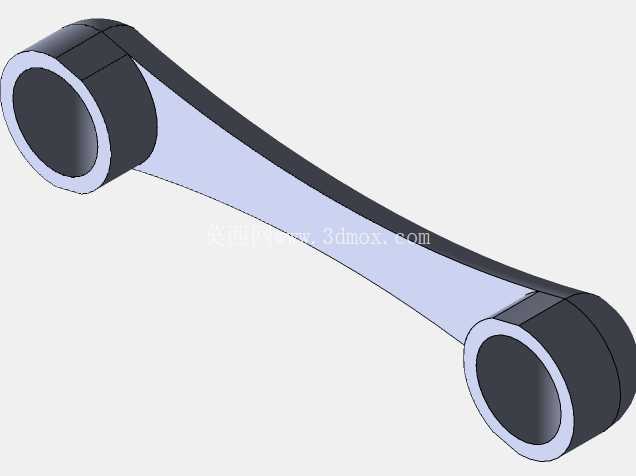

　　阀体两端的法兰采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，安装时可直接与同压力等级、同通径的管路法兰配对，通过螺栓预紧力挤压法兰间的密封垫片实现端面密封，安装过程无需额外加工适配接口，可直接替换同规格的传统闸阀、截止阀，大幅降低管路改造的施工成本。阀的控制执行部分采用多组外置式操作柄结构，沿阀体圆周方向均匀布置，相比单柄操作的旋转阀，多柄结构可在不同安装空间下选择最便于操作的手柄位，无需额外加装操作延长杆，在管路排布密集、操作空间受限的车间管廊、设备夹层等场景中，可有效降低操作难度，避免操作时与周边管路、设备发生干涉。

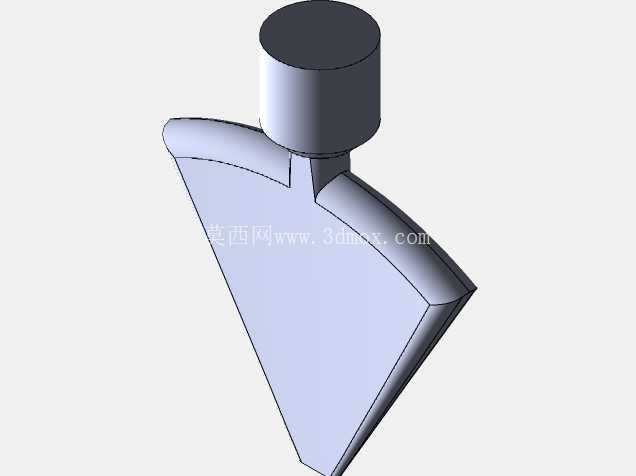

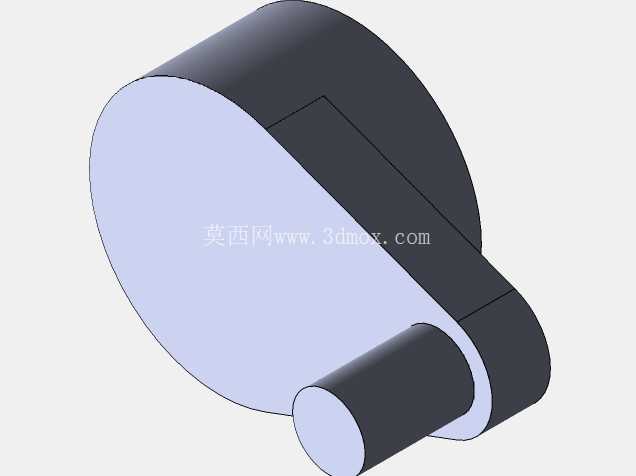

　　从建模细节来看，阀体主体采用回转体结构设计，流道内壁做了等径过渡处理，不存在台阶式的流道突变，可减少介质在阀腔内的紊流与冲蚀，延长阀件的实际使用寿命；阀瓣与阀体的密封配合面采用锥面密封结构，相比平面密封，锥面配合在阀瓣旋转到位时可实现自紧密封，介质压力越高密封面的贴合紧密度越强，可有效降低内漏风险。安装边界方面，该阀的轴向安装长度符合通用管路阀件的结构长度标准，在替换原有同通径阀件时无需调整两端管路的间距，法兰螺栓孔的分度圆直径、螺栓孔直径均匹配国标法兰参数，现场安装时可直接配对现有管路法兰，无需重新配打螺栓孔；阀体外伸的操作柄最大回转半径控制在法兰外径的1.2倍范围内，安装时只要预留出法兰外径1.5倍的操作空间，即可满足手柄全行程回转的操作需求，不会出现操作空间不足导致的阀瓣无法全开全关的问题。

　　在实际选型应用中，这类旋转阀可根据输送介质的特性更换密封件材质，输送普通水介质时可采用丁腈橡胶密封，输送弱腐蚀性介质时可更换为氟橡胶密封，输送高温介质时可采用金属硬密封结构，适配不同工况的使用需求。建模过程中对阀瓣的旋转行程做了限位结构设计，手柄旋转90度即可实现阀从全开到全关的状态切换，操作行程短，响应速度快，适合需要快速切断管路介质的应急工况；同时阀杆与阀体的配合处设置了多级密封结构，可避免介质沿阀杆间隙向外渗漏，满足工业管路的密封要求。
