电力变压器吊装横移起重设备结构

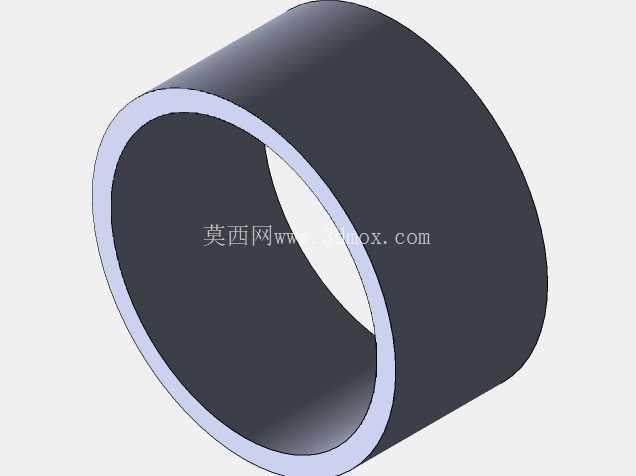

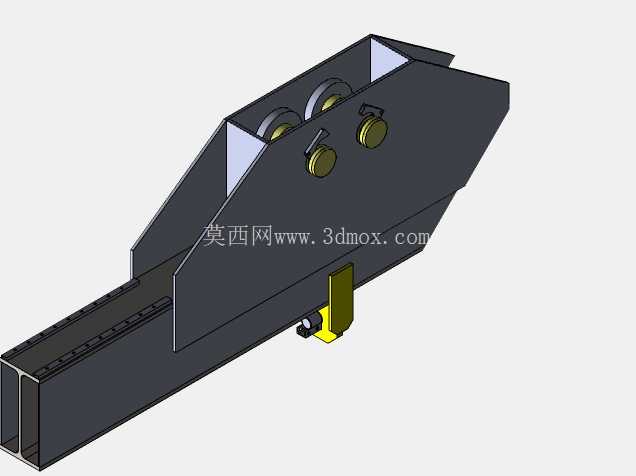

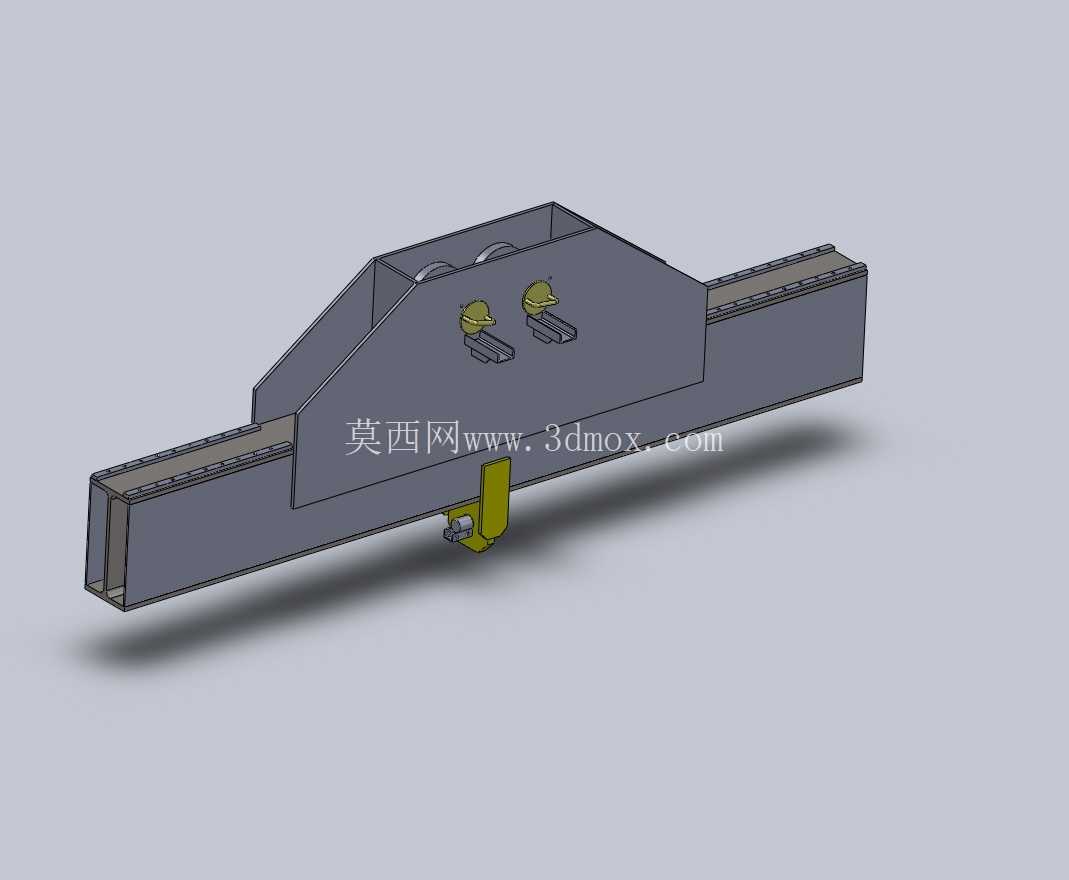

在电力设施安装、厂区重型设备移位的作业场景里，经常会遇到大重量构件需要在有限空间内完成水平对位的工况，尤其是电力变压器这类重心高、安装精度要求严的重型设备，常规起重设备只能完成垂直起吊，无法在吊重状态下实现小范围精准横移调整，这款横移起重结构就是针对这类痛点设计的专用作业工装。从结构布局来看，整套设备采用长跨距主梁作为核心承载构件，主梁截面采用箱型焊接结构，内部设置间隔布置的加强筋板，能够在大跨度承载时控制主梁下挠量在允许范围内，避免吊重时主梁形变过大影响对位精度，主梁上表面加工有连续的导轨安装面，配套的滑移小车通过滚轮嵌合在导轨内，可沿着主梁长度方向实现平稳往复移动。主梁两端设置有搭接支撑结构，作业时可直接架设在预先布置的承重支墩或者临时轨道基础上，不需要额外搭建复杂的起重门架，适配变电站内设备安装区、厂房内部设备进场通道这类空间受限的作业环境，安装时只需要确认两端支撑点的水平度与承载能力，即可快速完成设备架设，大幅缩减作业前的准备周期。滑移小车作为核心执行部件，下部设置有专用的吊具连接座，图中可见的黄色吊具构件采用铰接结构与小车主体连接，能够在起吊时自动适配吊重的重心偏移，避免吊重出现倾斜扭转，小车上部设置有两组驱动连接位，可配套手动牵引或者电动驱动机构，根据作业现场的动力条件选择驱动方式，手动模式下适合小范围毫米级对位调整，电动模式下可实现长距离快速横移，两种模式可快速切换，兼顾作业效率与对位精度。设计过程中重点考量了吊重状态下的结构稳定性，主梁的导轨面经过平面度精加工，滚轮采用带轮缘的结构形式，能够避免滑移过程中出现脱轨风险，同时在小车的移动行程两端设置有硬限位块，防止小车超行程运行引发安全隐患。吊具与小车的连接部位设置有耐磨衬套，长期重载作业下可减少铰接部位的磨损量，降低后期维护成本。从安装边界来看，整套设备的主梁长度可根据实际作业跨度进行模块化拼接，单段主梁采用标准连接法兰对接，不需要现场焊接作业，运输时可拆分后通过普通货运车辆转运，适配不同作业现场的跨度需求，主梁的截面高度经过优化，在满足承载强度的前提下尽可能压缩设备自身高度，适合在厂房净空高度有限的场景下使用，减少对作业空间的高度要求。实际作业时，先将待移位的变压器通过吊具与滑移小车可靠连接，确认吊点位置与设备重心重合后，缓慢起吊至设备底面脱离支撑面，再驱动滑移小车沿着主梁横移至目标安装位上方，最后缓慢下放完成对位，整个过程不需要反复调整起吊点位置，可大幅降低重型设备吊装对位的作业难度，减少作业过程中设备磕碰的风险。针对电力变压器这类表面有瓷瓶、散热片等易损部件的吊重对象，吊具的接触部位设置有软性防护垫层，避免吊装过程中刚性接触损伤设备表面构件，同时吊具的吊点间距可根据不同型号变压器的吊耳位置进行调整，适配不同容量、不同外形尺寸的变压器吊装移位需求，不需要额外更换吊具即可覆盖多数常规电力变压器的作业需求。整套结构的受力路径经过反复校核，从吊点到滑移小车、再到主梁、最后传递到两端支撑点，所有受力节点都做了应力集中优化，在转角、连接孔位等容易出现应力集中的部位都做了圆弧过渡或者加强处理，确保重载作业下的结构可靠性，避免长期使用后出现结构疲劳变形。
