奶制品加工用立式酥油制备罐体结构

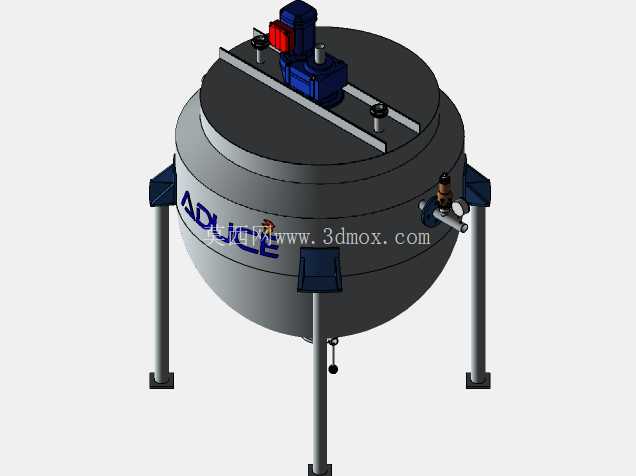

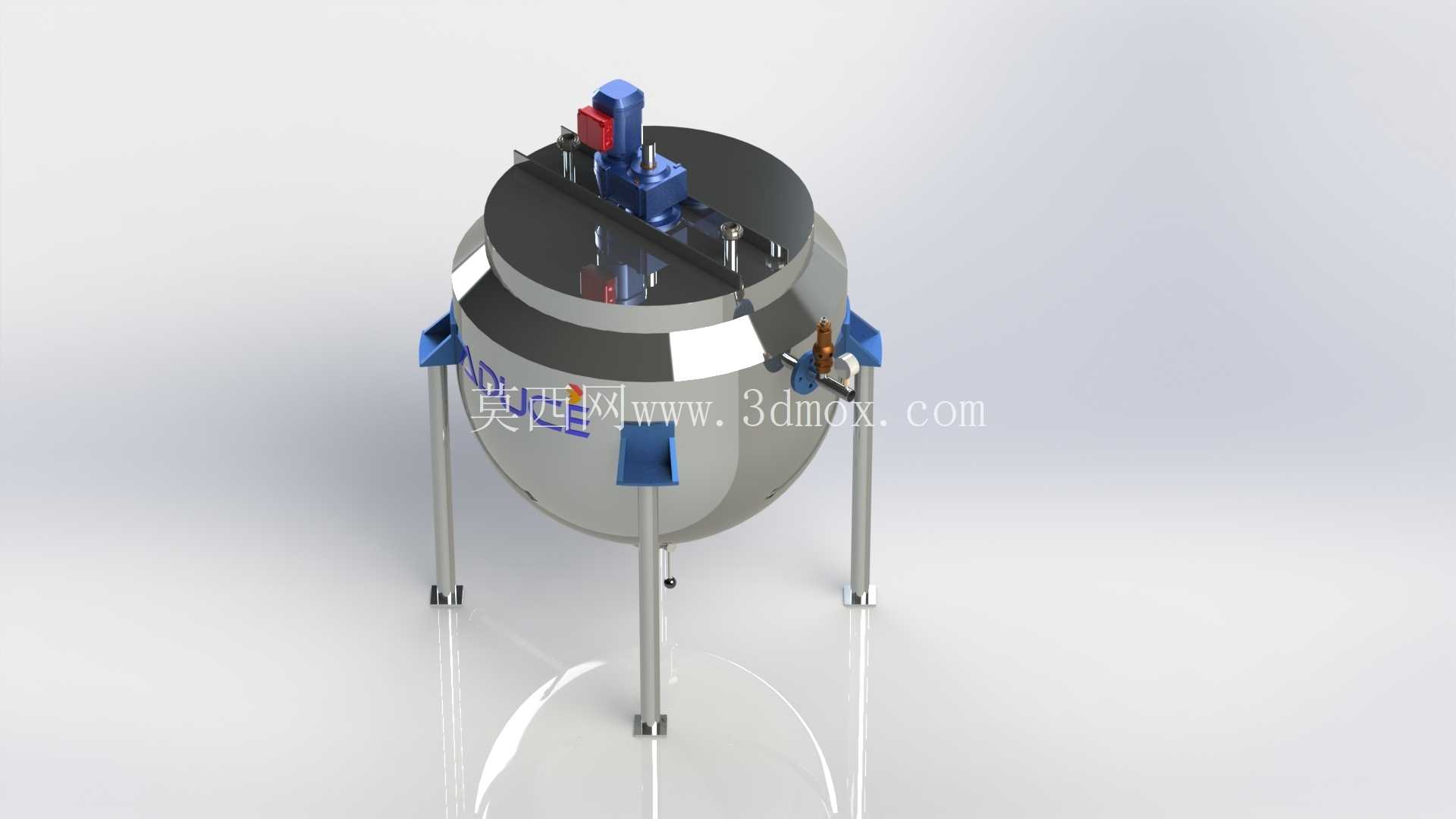

在乳制品加工车间的预处理工段，这类立式罐体主要承担酥油原料的融化、均质与熟化工序，区别于普通常压搅拌罐，其结构设计完全匹配酥油生产过程中温度恒定、搅拌无死角、出料无残留的工艺要求。从安装边界来看，罐体采用三支等长圆柱支腿作为支撑结构，支腿底部设置方形安装垫板，可直接通过膨胀螺栓固定在混凝土地面上，安装时需保证支腿垫板的水平度误差不超过2mm/m，避免罐体倾斜导致内部搅拌轴偏心磨损；罐体整体总高度适配常规车间3.5米的层高要求，顶部驱动装置的最高点距离地面预留不小于0.8米的检修空间，侧面出料口的中心高度距离地面1.2米，刚好匹配下游物料输送泵的进料口高度，无需额外加装过渡连接管路，减少物料输送过程中的残留与温降。

罐体主体采用上下椭圆封头加中间直筒段的焊接结构，这种结构相比平底平盖罐体，能承受更高的内部工作压力，适配酥油制备过程中微正压的工艺要求，同时椭圆封头的弧形内壁能避免物料在边角处堆积，减少清洗死角。顶部封头位置设置了两组驱动安装位，分别对应主搅拌装置与辅助搅拌组件，主搅拌采用低速大扭矩驱动，匹配框式搅拌桨结构，桨叶外缘与罐体内壁的间隙控制在15-20mm，既可以刮除粘附在罐壁上的物料，保证整体温度均匀，又不会因为间隙过小导致加工装配难度提升；辅助搅拌采用高速小功率驱动，搭配分散盘结构，可在酥油融化后期对物料进行高速剪切，保证水油相充分混合均质，避免成品出现分层问题。

罐体侧面设置了温度检测接口与出料阀组，温度传感器的探入深度直达罐体中心位置，可实时监测内部物料的核心温度，配合夹套层的加热介质循环，将物料温度波动控制在±1℃范围内，满足酥油制备过程中精准控温的工艺要求；出料阀采用上展式放料阀结构，阀瓣开启时向上伸入罐体内部，不会因为物料堆积导致阀门卡涩，放料时阀口处无残留积液，能保证每批次物料的排空率达到99%以上。顶部封头除了驱动装置安装位，还预留了人孔、呼吸阀与观察口的安装位置，人孔采用快开式结构，方便检修人员进入罐体内部进行清洁与维护，呼吸阀可自动平衡罐体内部与外界的压力差，避免加热过程中内部压力过高出现安全隐患，观察口配置耐高温钢化玻璃，操作人员可在外部直接观察内部物料的搅拌状态与融化程度，无需频繁开盖影响内部温度稳定。

设计过程中，针对酥油常温下为固态、加热后流动性提升的物料特性，特意在罐体直筒段与下封头外侧设置了整体夹套结构，夹套层的导流板采用螺旋走向设计，可引导加热介质从夹套底部进入、顶部流出，保证夹套内部无流动死角，罐壁各位置的温度差控制在3℃以内，避免局部温度过高导致酥油出现焦糊变质问题。支腿与罐体的连接位置采用加强筋板焊接结构，筋板厚度与罐体壁厚保持一致，可满负荷承载罐体装满物料后的总重量，同时在支腿中部设置了可调节的支撑脚杯，安装时可微调罐体的水平度，抵消地面不平整带来的安装误差。罐体侧面还设置了爬梯与操作平台的连接预留位，后期可根据车间实际布局加装附属结构，方便操作人员对顶部驱动装置进行日常巡检与维护。

从实际使用场景来看，这类罐体除了用于酥油制备，还可适配乳制品行业中黄油、稀奶油等类似物料的加热搅拌工序，设备的接口尺寸与通用乳品管路标准完全匹配，可直接接入现有生产线的CIP清洗系统，清洗时无需拆卸管路，清洗液可通过喷淋球覆盖罐体内壁所有位置，满足食品加工行业的卫生要求。整体结构没有多余的冗余设计，所有外露部件均采用圆角过渡，避免积尘积水，符合食品生产车间的卫生规范，驱动装置的防护等级达到IP55，可适应车间内潮湿、多水汽的工作环境，长期运行不会出现电机受潮短路的问题。
