沃尔沃500KVA发电机组同步面板电气设计

这款同步面板主要应用于大功率柴油发电机组的并网同步控制场景，针对500KVA沃尔沃D16发电机组的运行特性开发，是保障多台发电机组并联供电、机组与市电并网切换过程稳定可靠的核心控制部件，广泛部署在数据中心备用电源、工业厂区自备电站、大型施工临时供电、商业综合体应急供电等场景中，承担着发电机组同期并网的核心控制功能，能够在多电源并联运行时精准匹配电压、频率、相位参数，避免非同期合闸产生的冲击电流损坏机组与后端用电设备。

从实际用途来看，该面板整合了同步检测、逻辑控制、信号指示、保护触发等多重功能，操作人员可通过面板上的元件直观获取待并侧与运行侧的电参数差值，在参数满足同步条件时完成合闸操作，同时面板内置的保护逻辑可在参数异常时触发闭锁，防止误操作引发供电事故。设计过程中充分考虑了工业现场的复杂工况，所有回路走线遵循强弱电分离原则，控制回路与主回路保持足够的安全间距，端子排布预留充足的接线操作空间，方便现场安装与后期运维检修。

功能特性层面，面板集成了同步表、电压检测回路、频率检测回路、同步闭锁继电器、合闸控制按钮、状态指示灯等核心元件，可实时显示待并发电机组与运行母线的电压差、频率差、相位差，当三项差值均处于允许并网的阈值范围内时，同步闭锁回路解除，允许发出合闸指令；若参数超出阈值，闭锁回路会切断合闸回路，从硬件层面避免误操作。同时面板预留了与机组控制器、市电检测模块、断路器分合闸回路的接口，可适配不同品牌的发电机组控制单元，具备较强的通用性。

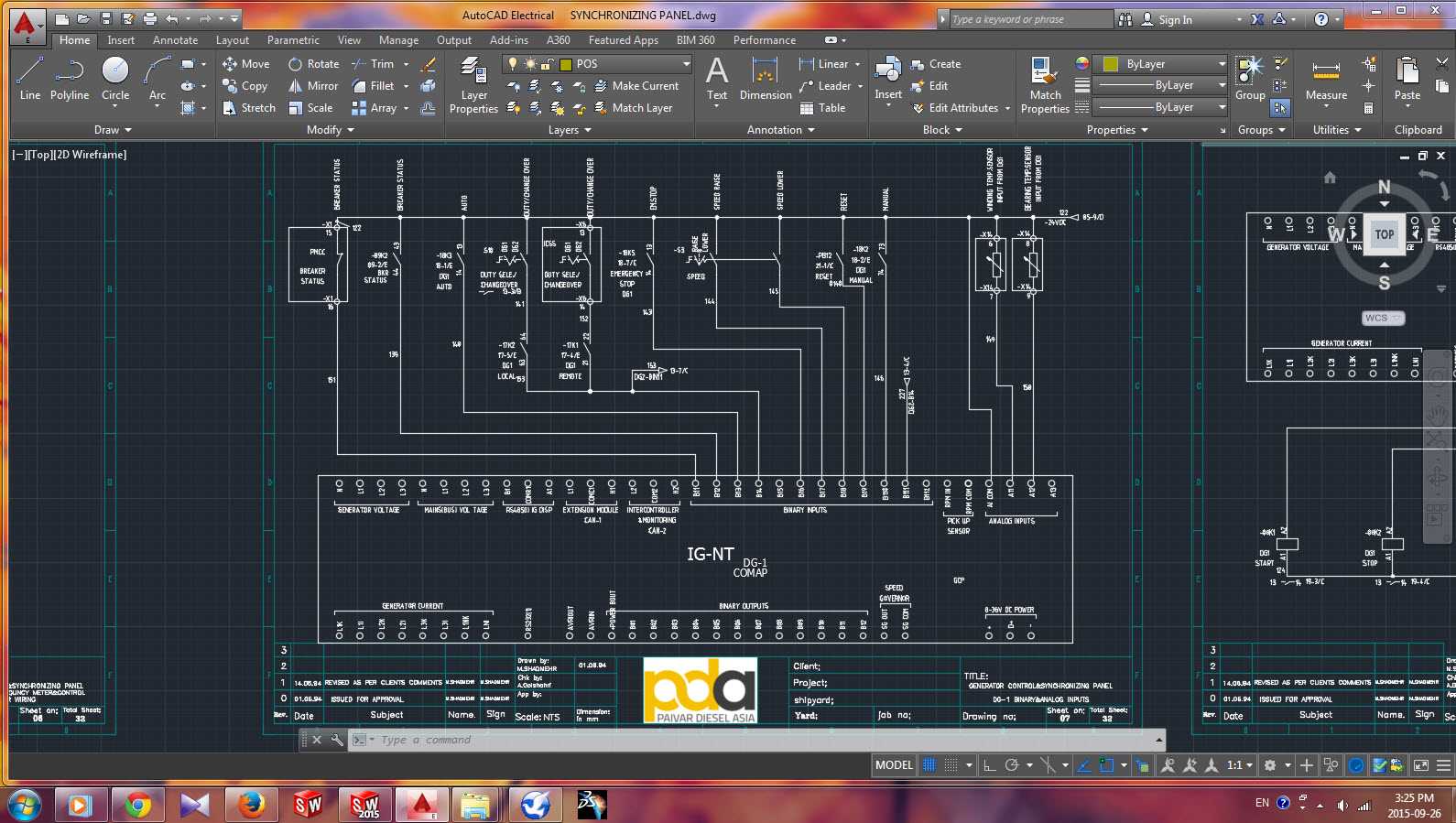

设计思路上，整体回路布局遵循操作人员的视觉习惯与操作逻辑，高频操作的按钮与直观显示的仪表布置在面板中部的黄金视觉区，状态指示灯按功能分区排布，故障告警类指示灯采用醒目的红色标识，正常运行状态采用绿色标识，同步过程指示采用黄色标识，操作人员可快速识别设备运行状态。电气原理设计上采用成熟的同步控制经典回路架构，同时针对沃尔沃D16发电机组的输出特性调整了参数匹配阈值，既保证控制逻辑的稳定可靠，又能适配该型号机组的动态响应特性。

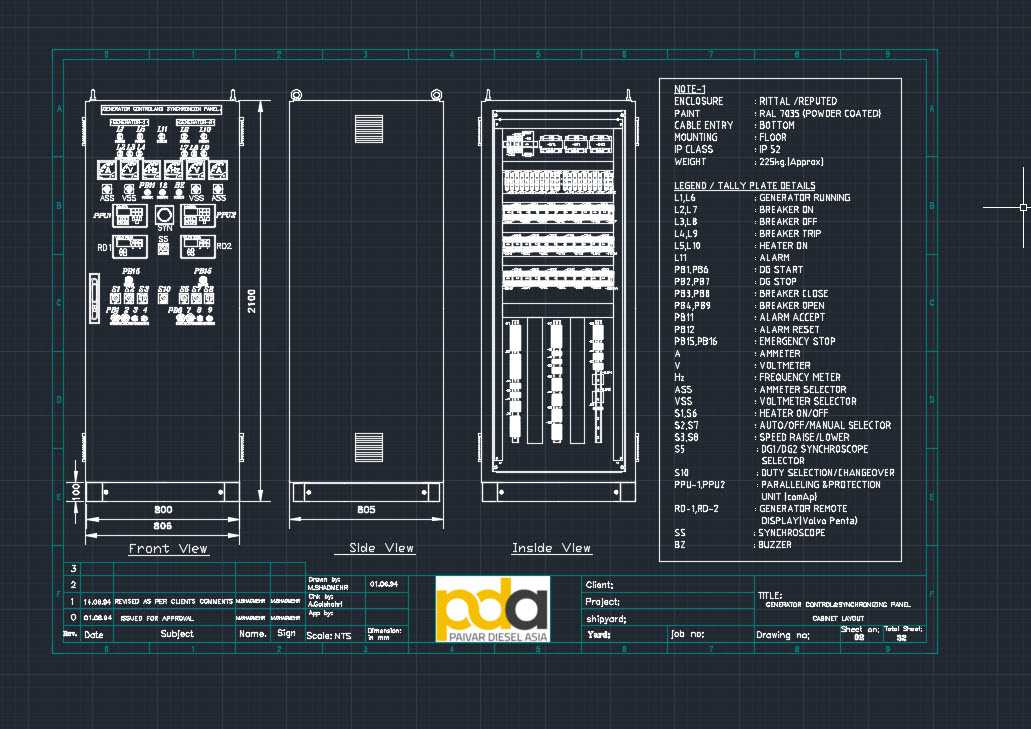

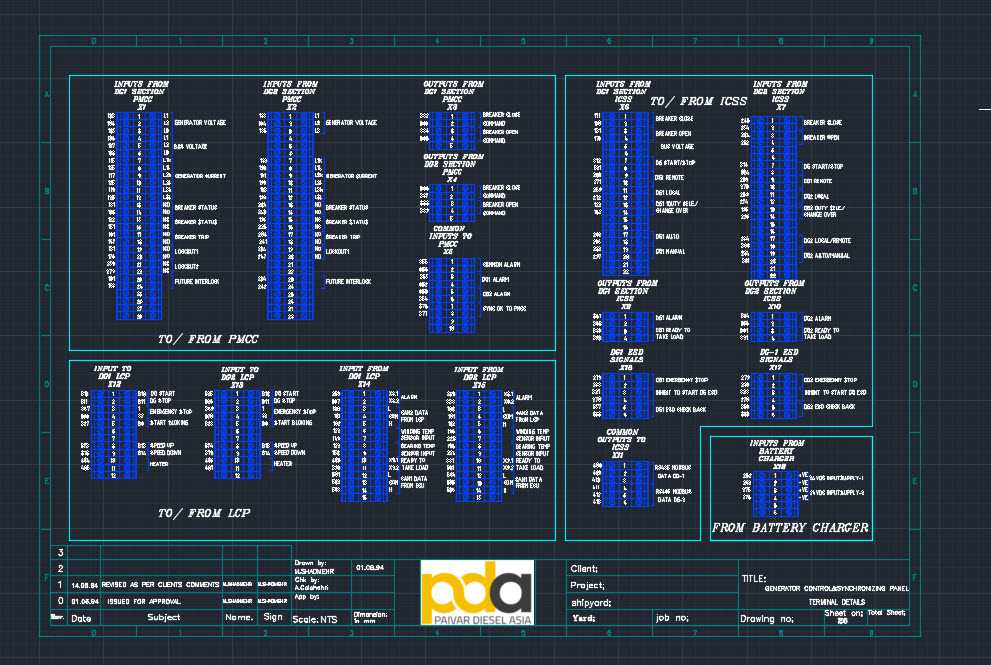

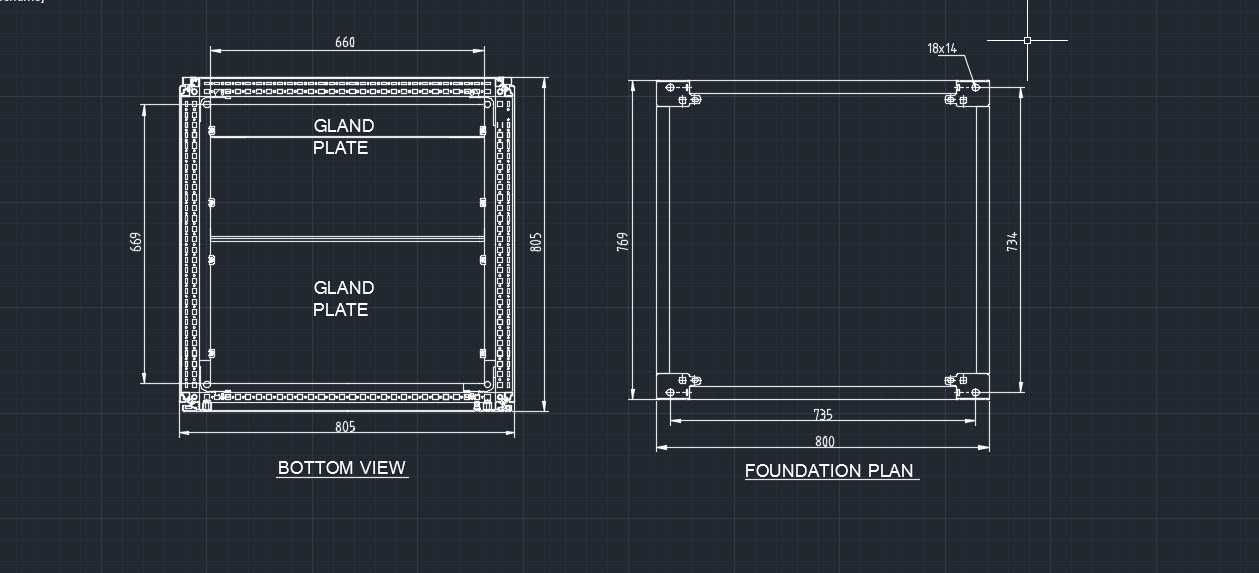

外形尺寸与安装边界方面，面板采用标准嵌入式安装结构，安装开孔尺寸适配主流发电机组控制柜的面板安装位，面板边缘做折弯强化处理，避免安装与运输过程中发生形变；背部元件排布充分考虑柜内的走线空间，接线端子统一布置在面板背部下方，预留的接线弯曲半径满足电气安装规范要求，元件与柜内其他部件的安全间距符合低压配电设计的相关标准，无需额外调整柜体内部结构即可完成安装替换。
