三通流体换向控制阀结构设计

这套阀体结构面向中小口径流体管路的换向与合流工况，在循环水系统、小型工艺管线、试验台流体回路以及设备冷却支路里都能见到同类结构的应用。它的核心作用是在三个通路口之间完成流向切换：既可以把单路来流分配到两条下游支路，也能将两路介质汇合后统一送出，部分布局下还可通过截断其中一个通路实现两通管路的通断控制。

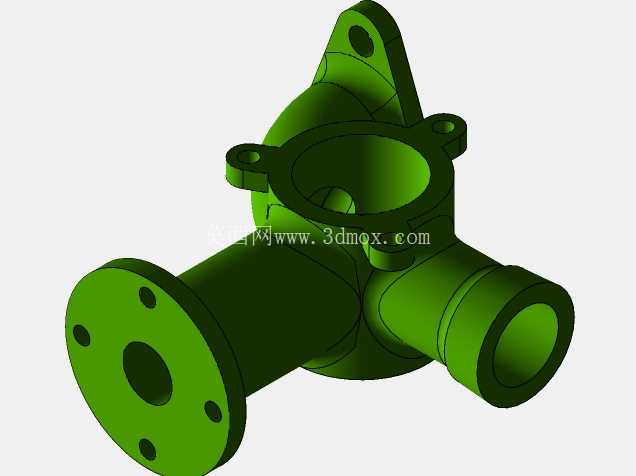

从结构布局来看，三个通路采用空间交错布置，其中两个水平通路轴线近似垂直，第三个通路沿竖直方向接入阀体上部的阀腔。左侧通路端部设置带均布螺栓孔的圆形法兰，法兰端面预留密封面贴合区域，安装时可通过螺栓与配对法兰压紧垫片，实现刚性管路对接；右侧通路采用带阶梯环槽的插管式接口，环槽可适配卡箍、快接接头或软管抱箍，在需要频繁拆装的试验回路里能减少装配工时。上部通路周围延伸出带安装孔的凸耳支座，顶部阀腔为大口径开口结构，用于装入阀芯、阀杆、密封座以及驱动端盖，开口周边的凸台预留了端盖连接孔位，后续可匹配手动手柄、气动执行器或电动驱动单元。

建模过程中优先保证了流道的连续性，阀体内部三个通路的交汇处做了圆滑过渡，避免直角台阶造成的介质滞流与局部压损。外壁壁厚按照承压壳体的设计逻辑分布：流道转弯处、法兰根部以及阀腔开口周边均做了加厚处理，这些位置在承压时会出现明显的应力集中，加厚过渡圆角可降低开裂风险；而直管段外壁则保持均匀壁厚，在满足耐压要求的前提下控制整体重量。上部伸出的带孔支耳并非装饰结构，它既可以作为阀体的固定挂载点，将整个阀件锁附在设备机架或墙面支架上，也能在驱动装置安装时承担执行器的侧向载荷，避免阀杆长期受偏载出现密封偏磨。

安装边界方面，左侧法兰的螺栓孔分布圆、法兰外径决定了管路侧的配对尺寸，设计对接管路时不能让相邻管道、管夹与法兰螺栓的拆装空间发生干涉；右侧插管接口的外径与环槽位置要和所选快接接头的夹持范围匹配，若采用软管连接则需保证软管弯曲半径不小于管路允许最小值，防止弯折堵流。顶部阀腔的安装空间要预留阀芯装入与端盖紧固的操作距离，当选配气动执行器时，还需在阀体上方留出执行器的高度与气源接头空间，侧面不能紧贴其他管线阻碍调节操作。

结构细节上，各通路端部的同轴度、法兰密封面的平面度都在建模阶段做了特征约束，法兰背面与阀体直管段之间设置了加强锥度，承受管道拉力时可避免法兰根部断裂。阀体外部的凸台、肋板顺着流道走向布置，既提升壳体刚性，也不会在表面形成容易积液的死角。对于需要控制介质流向的现场，这种三通结构替代了多只两通阀加弯头的组合方案，能减少管路接头数量、降低泄漏点，同时压缩整套回路的占用空间，在紧凑型流体设备的管路布局中实用性较强。
