雅各布型管道滑动调节风门结构设计

在粉体输送、通风除尘、低压流体管路系统中，这类滑动式风门常被用作管路通断、流量调节的核心执行部件，尤其适配快装式薄壁管道系统，在食品加工、粮食输送、化工粉体投料、车间除尘管网等场景中应用广泛，相比传统翻板阀、蝶阀，滑动风门的流道阻力更小，全开状态下无阀板遮挡流道，不会出现物料卡滞、积料堵管的问题，尤其适合输送含颗粒、纤维的介质工况。

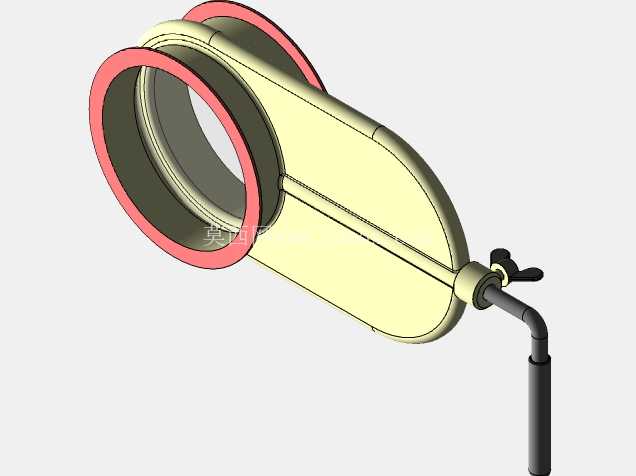

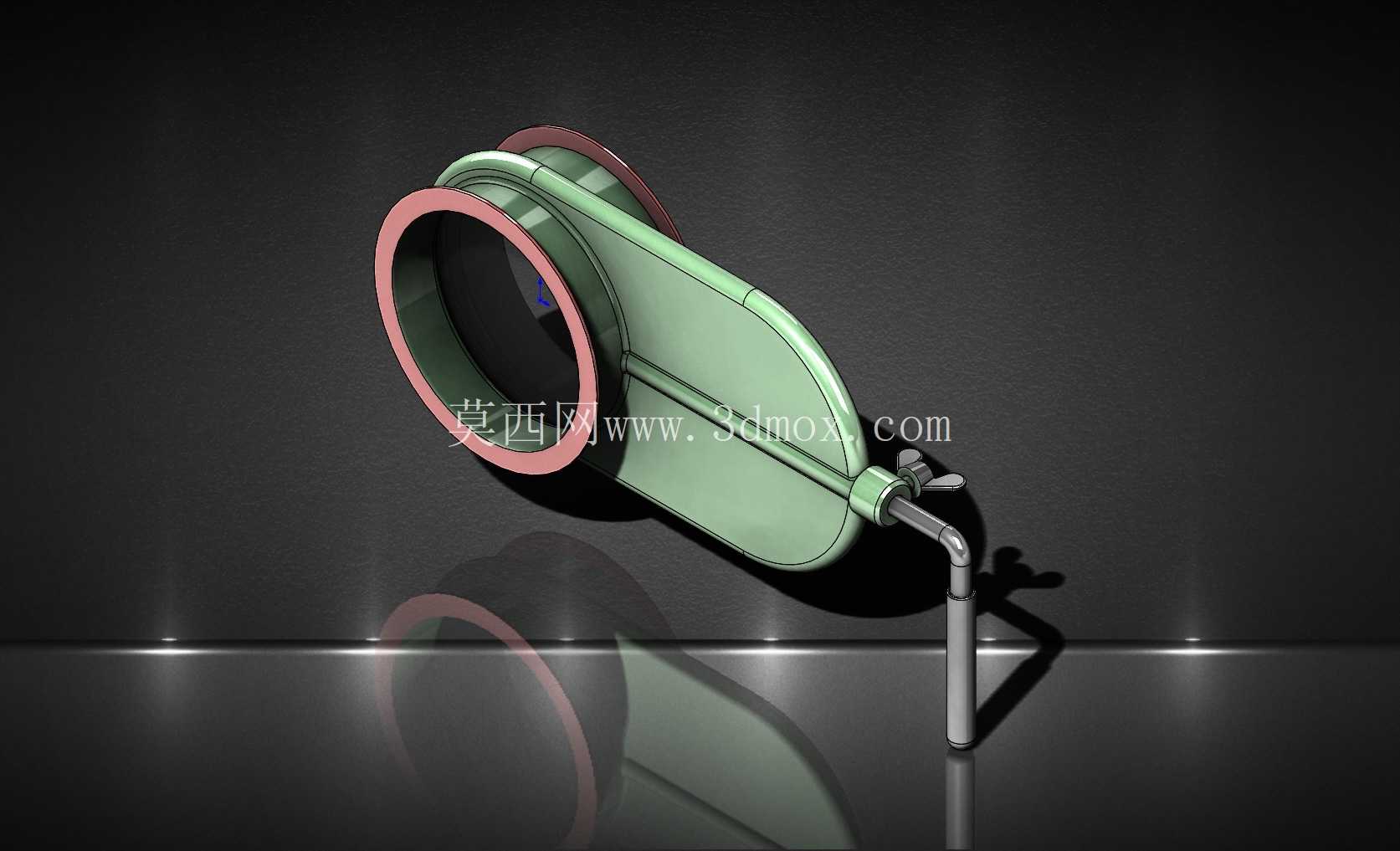

从结构设计来看，该风门采用与雅各布标准快装管道匹配的连接端，两端带唇边密封结构，可直接与同系列的弯头、三通、直管段快速卡箍连接，无需额外焊接法兰，安装拆卸效率比传统法兰连接提升60%以上，适合需要频繁拆装清理、更换管路走向的柔性生产场景。阀板采用弧形贴合设计，与阀体流道的曲面完全贴合，关闭状态下密封面接触均匀，低压工况下的泄漏量远低于平板式插板阀，避免了传统插板阀阀板与流道存在间隙、容易卡入细粉导致关闭不严的问题。操作端采用带弯折的手柄结构，操作力臂经过优化，操作人员无需借助额外工具，单手即可完成阀板的开合调节，手柄的转动角度与阀板开度呈线性对应，可根据手柄位置直观判断管路通流面积，方便现场操作人员快速调整管路流量。

设计过程中首先要匹配对应管路的通径尺寸，该款风门适配的管道通径与同系列60DE弯头的通径完全一致，连接唇边的外径、密封槽尺寸完全遵循雅各布管件的通用互换标准，确保可与现有同系列管路配件直接替换，无需修改现有管路的安装尺寸。阀体的壁厚根据低压工况的承压要求设计，在满足1bar以内工作压力的前提下尽可能降低整体重量，阀体外壳采用冲压成型的曲面结构，相比焊接方壳结构的刚性更好，同时避免了焊接应力导致的阀体变形，保证阀板滑动过程中无卡滞。阀板的滑动轨道集成在阀体内部，轨道与阀体一体成型，没有额外的装配缝隙，避免粉体进入轨道导致阀板卡涩，阀板与轨道之间采用自润滑材质的密封件，长期使用无需额外加注润滑脂，不会对输送介质造成污染，符合食品、医药行业的输送卫生要求。

安装边界方面，该风门的整体长度比同通径的法兰闸阀短30%左右，安装时不需要预留太长的轴向空间，尤其适合管路布局紧凑的设备内部、车间夹层等狭窄安装场景。手柄的操作空间预留要求低，手柄转动过程中不会超出阀体的径向投影范围，相邻管路之间不会出现操作干涉。两端连接端的同轴度控制在0.5mm以内，安装后不会出现管路错位、密封垫偏压泄漏的问题。在实际选型应用中，需要注意该类滑动风门仅适用于低压、常温的工况，工作温度不超过80℃，工作压力不超过0.1MPa，不可用于高压流体、高温蒸汽、腐蚀性介质的输送管路。在粉体输送场景中使用时，建议定期清理阀板与密封面之间的积料，避免长期积料板结导致阀板动作卡滞，正常维护周期下，该类风门的无故障使用寿命可达3年以上，远高于同规格的塑料风阀。

从建模逻辑来看，建模时优先搭建两端连接端的基准特征，确保连接尺寸与通用雅各布管件完全互换，再通过曲面放样构建阀体的过渡流道，保证流道内壁光滑无台阶，避免物料在流道内积留。阀板的曲面轮廓需要与阀体内腔的曲面做完全贴合的配合公差，建模时需要预留0.2mm的配合间隙，既保证阀板滑动顺畅，又不会出现过大的间隙导致泄漏。手柄部分的建模需要考虑操作人机工程，手柄的握持段直径、弯折角度都符合人工操作的施力习惯，避免操作时出现硌手、施力不便的问题。整体装配完成后需要做干涉检查，确保阀板在全行程开合过程中与阀体、手柄、连接端都没有运动干涉，阀板全开时完全退入阀体的侧腔，不会伸入流道影响介质通流，阀板全关时完全覆盖流道截面，密封面四周的压紧力均匀。
