8英寸API6D标准可膨胀法兰闸阀结构

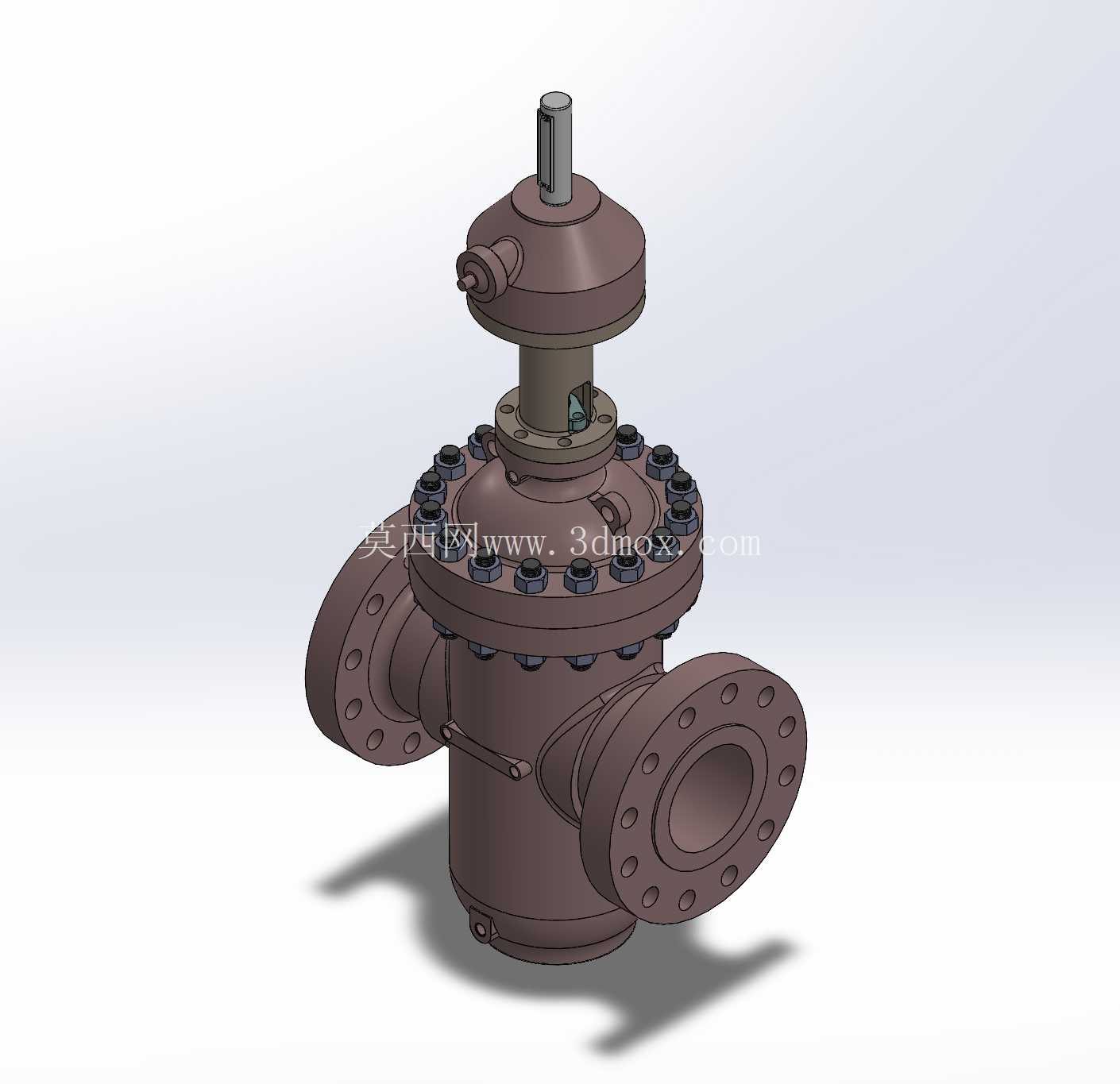

　　在油气长输管线、站场截断系统的设计选型中，8英寸压力等级适配API6D规范的可膨胀闸阀，是长距离油气输送、站场工艺管线上核心的截断类设备，主要承担管线介质通断控制、检修段隔离密封的功能，相比普通楔式闸阀，可膨胀结构的密封面在启闭过程中无强制摩擦，密封副磨损量更低，更适合含少量固体杂质的油气介质工况，长期运行的密封可靠性更有保障。从结构设计逻辑来看，这款闸阀采用侧进式阀体结构，两侧为带凸台的法兰连接端，法兰密封面、螺栓孔排布完全匹配对应压力等级的管线法兰标准，安装时无需额外加工转接件，可直接与同规格管线配对组焊或法兰连接；阀体中腔采用螺栓压盖结构，中法兰处设置多重密封结构，可承受管线额定工作压力下的介质内压，避免中腔外漏风险。

　　顶部阀杆采用明杆带防尘套的结构设计，阀杆表面做硬化处理，降低启闭过程中与填料函的摩擦阻力，同时填料函采用多级填料组合密封，可在带压状态下实现填料在线更换，减少管线停输维护的成本。可膨胀闸板组件是这款产品的核心结构，闸板采用分体式可胀开结构，当阀门处于全关位置时，闸板在阀杆下推力与内部楔块的作用下向两侧胀开，紧密贴合阀体两侧的密封面，实现进出口双向密封，即使在管线存在反向压差的工况下，也能保证截断零泄漏；当阀门开启时，阀杆先带动内部楔块上移，让两侧闸板先收回脱离密封面，再整体提升闸板至全开位置，整个启闭过程中密封面之间无相对滑动摩擦，大幅降低密封面的擦伤磨损概率，相比普通楔式闸阀，使用寿命可提升数倍，也减少了密封面研磨维修的频次。

　　从安装边界来看，这款8英寸闸阀的结构长度符合API6D标准中对应压力等级闸阀的结构长度要求，阀门顶部的阀杆驱动端可适配手动涡轮头、气动执行机构、电动执行机构等多种驱动装置，设计时预留了标准的驱动连接法兰尺寸，用户可根据现场的自动化控制需求选配对应的驱动单元，无需额外加工连接接口。在实际工程应用中，这类闸阀通常安装在油气长输管线的站场进出站截断位置、分输支线的主管截断位置、清管器收发筒的进出口位置，日常处于全开或全关状态，不做节流使用，全开状态下闸板完全收进阀腔上部，流道与管线内径完全等径，介质通过时的流阻极小，也不会在阀腔内留存介质杂质，同时通径无缩径的设计也可以满足清管器、检测探头顺利通过的要求，适配长输管线定期内检测、清管作业的需求。

　　建模过程中，所有零件的配合公差都参考阀门设计手册的常规取值，比如阀杆与填料函的配合间隙、闸板与阀腔导轨的配合间隙、中法兰螺栓的预紧力计算对应的密封面压缩量，都按照实际工程设计的参数进行还原，装配体中完整包含了阀体、阀盖、闸板组件、阀杆、填料压盖、中法兰螺栓、密封垫片等全部零件，每个零件的几何形状都考虑了实际加工的可制造性，没有出现无法脱模、无法机加工的不合理结构，密封面的堆焊层结构、螺栓的受力面、阀杆的防转结构都做了细节还原，可作为同类型闸阀设计的结构参考，也可用于站场管线布置的三维碰撞检查，提前预判安装过程中阀门与周边管线、构架的干涉问题。
