60千升容量乳制品生产用立式牛奶筒仓结构

　　在液态乳制品加工的全流程链路中，原奶入厂后的暂存环节是衔接牧场收奶与后续预处理工序的核心节点，60千升规格的立式牛奶筒仓正是针对中大型乳品加工厂日处理量级设计的大容量储奶设备，区别于小型收奶罐的短时间缓存属性，该类筒仓承担着原奶低温暂存、均质前缓冲、产能错峰调节的核心作用，能够匹配日处理两百吨级以上乳品生产线的连续化生产需求，避免前端收奶节奏波动或后端杀菌、均质设备临时维保造成的产线断流。

　　从设备实际落地的安装边界来看，该筒仓采用立式锥底结构设计，整体安装时需预留顶部操作平台的检修空间，罐体直筒段高度与锥底倾角经过反复核算，锥底设置15度的倾斜角度，既能够保证原奶在自重作用下完全排空无残留，也能控制整体安装高度适配常规厂房的层高限制，避免额外加高厂房带来的基建成本抬升；罐体支腿采用三点式均匀分布结构，每个支腿底部预留地脚螺栓安装孔，安装时需匹配预埋的承重基础，单支腿承重载荷按照满罐状态下的总重量预留1.5倍安全系数，能够适配食品加工车间常规的混凝土地面承重要求，无需额外做局部地基加固。

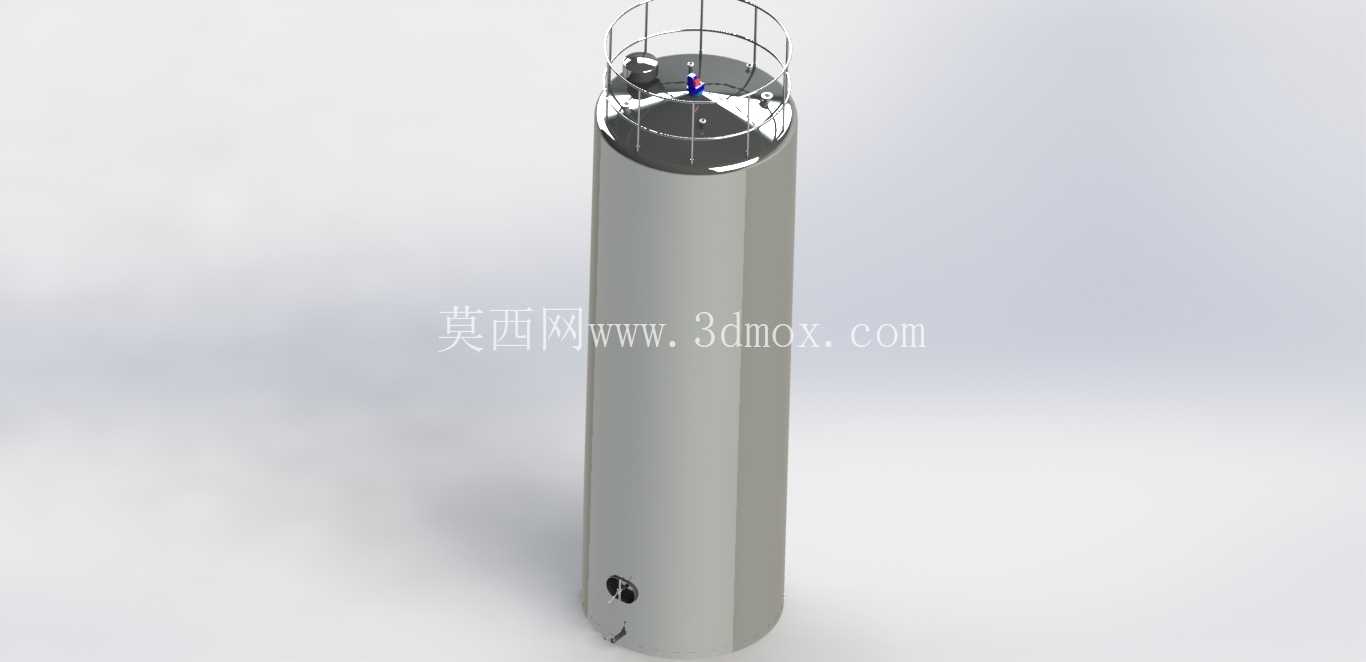

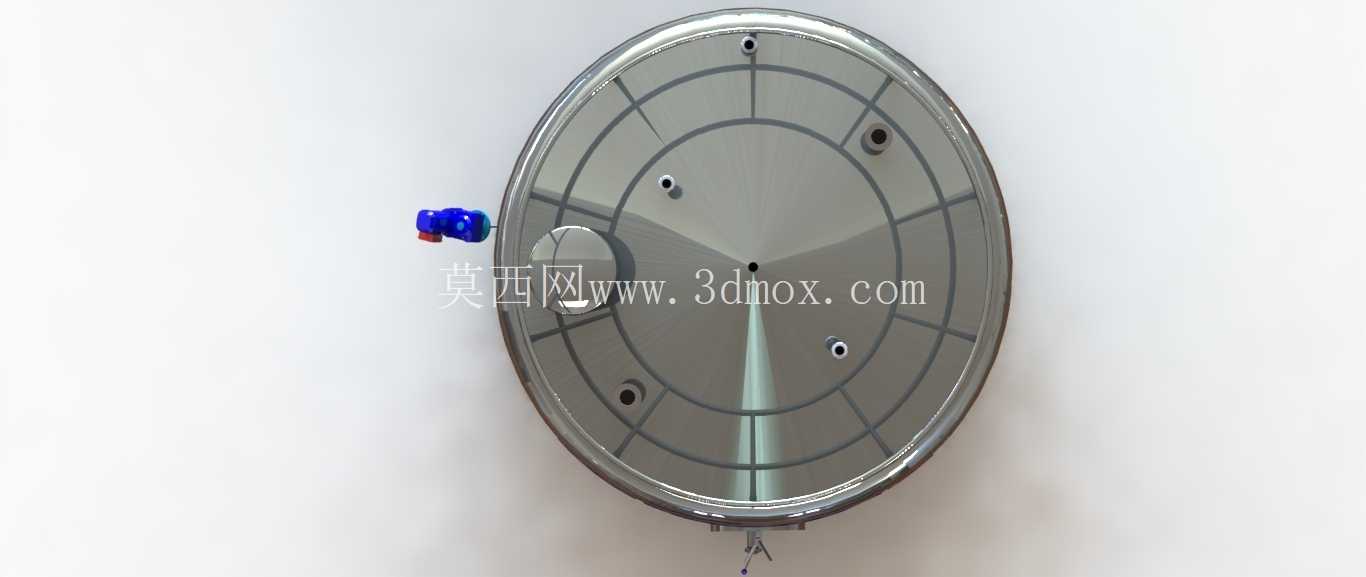

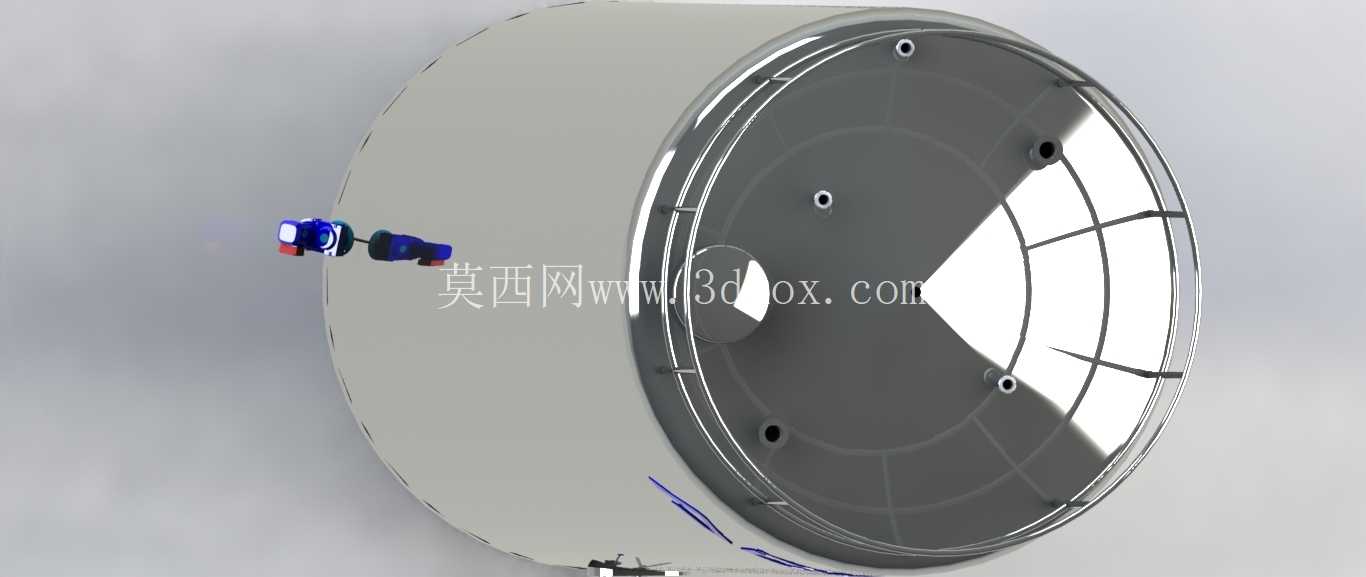

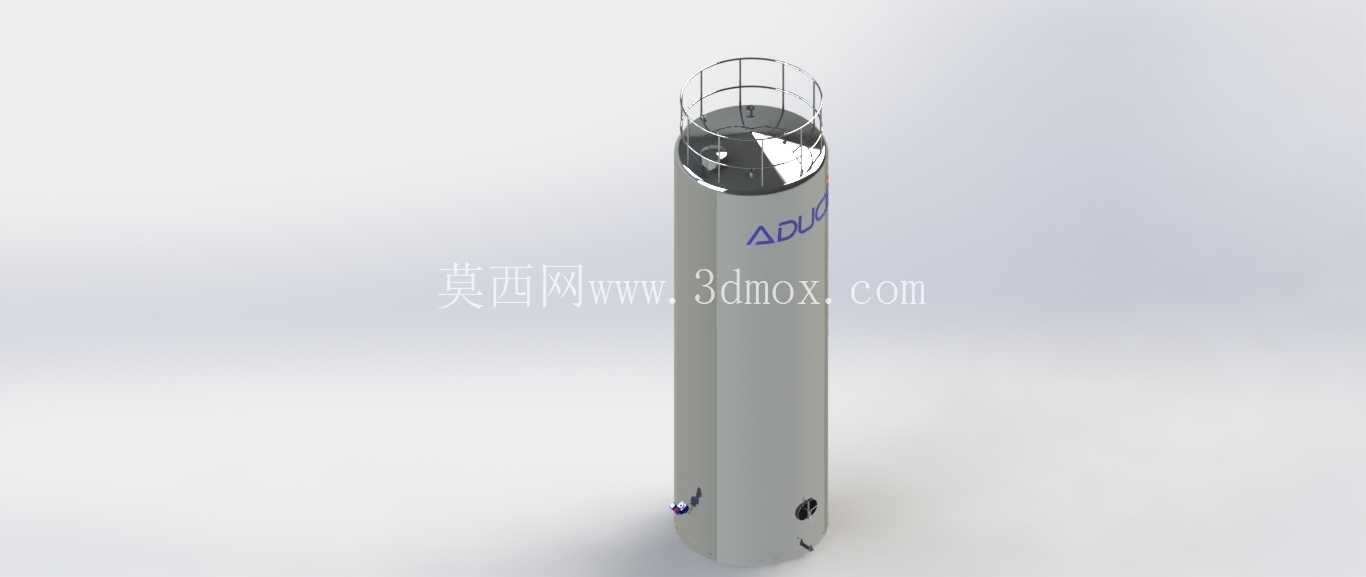

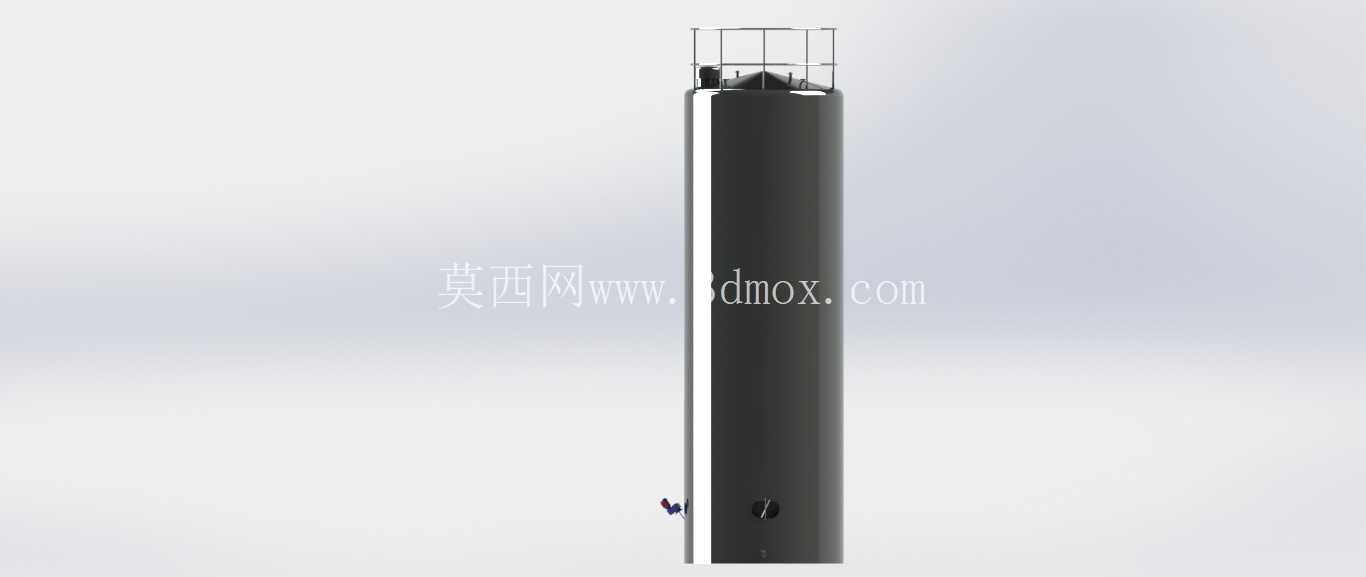

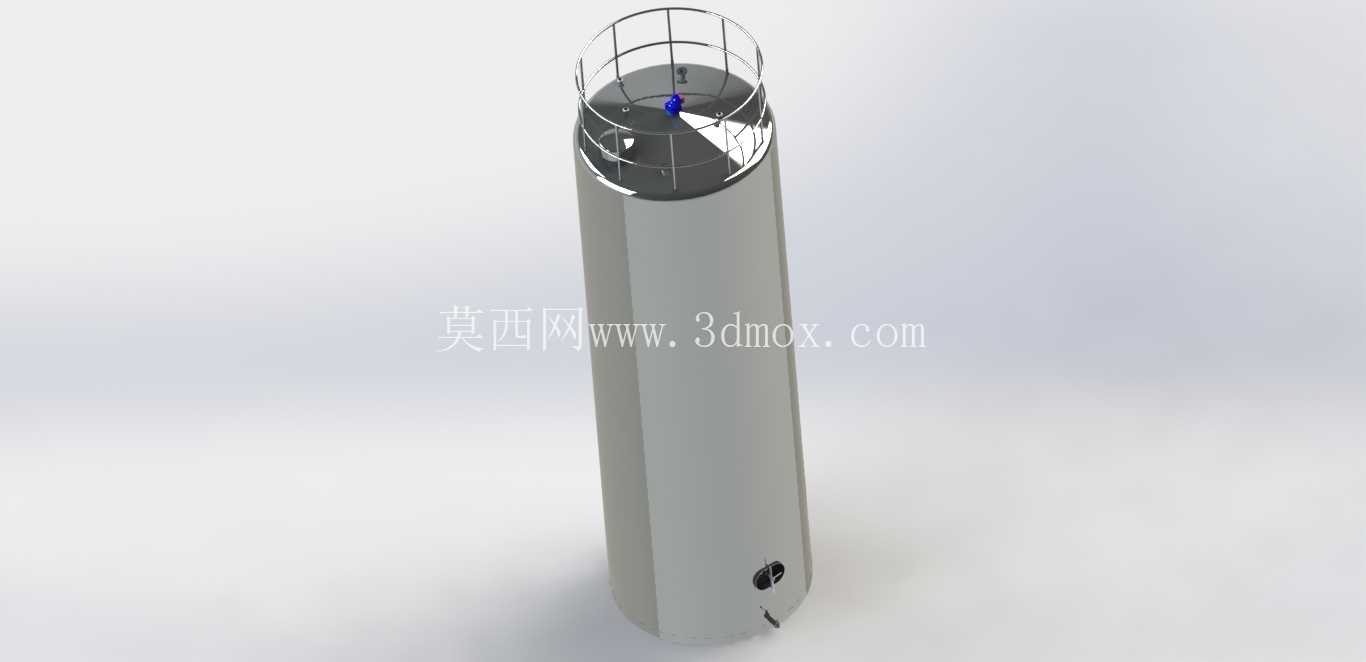

　　从功能设计层面来看，该筒仓的整体结构围绕原奶存储的卫生要求与温度控制需求展开，罐体采用双层夹套结构设计，夹套层可通入冷媒实现罐内原奶的恒温存储，保证原奶在暂存过程中始终维持在2-4摄氏度的低温区间，抑制微生物繁殖；罐体内壁做镜面抛光处理，所有焊缝位置做圆弧过渡打磨，不存在清洁死角，能够匹配CIP原位清洗的工艺要求，清洗时喷淋球可覆盖整个罐体内壁与锥底位置，无需人工进入罐内清洁，符合食品加工设备的卫生安全规范。在三维建模的设计思路上，该模型完整还原了筒仓的所有外部结构细节，包括顶部的人孔、呼吸阀、进料口、CIP清洗接口位置，以及锥底部位的出料口、取样阀、温度检测接口的排布，所有接口的法兰尺寸均按照食品行业通用标准规格设计，建模时严格遵循同轴度、垂直度的形位公差要求，直筒段的圆度误差控制在标准允许范围内，支腿与罐体的连接位置做加强筋结构处理，避免满罐状态下支腿连接处出现应力集中导致的结构变形。

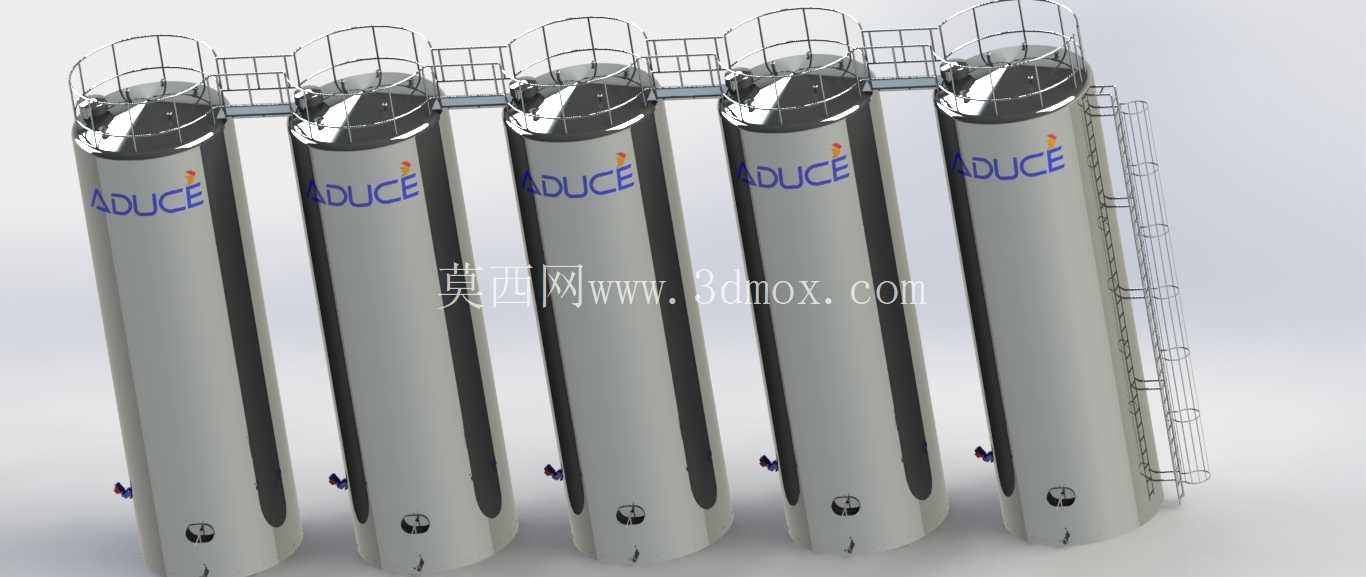

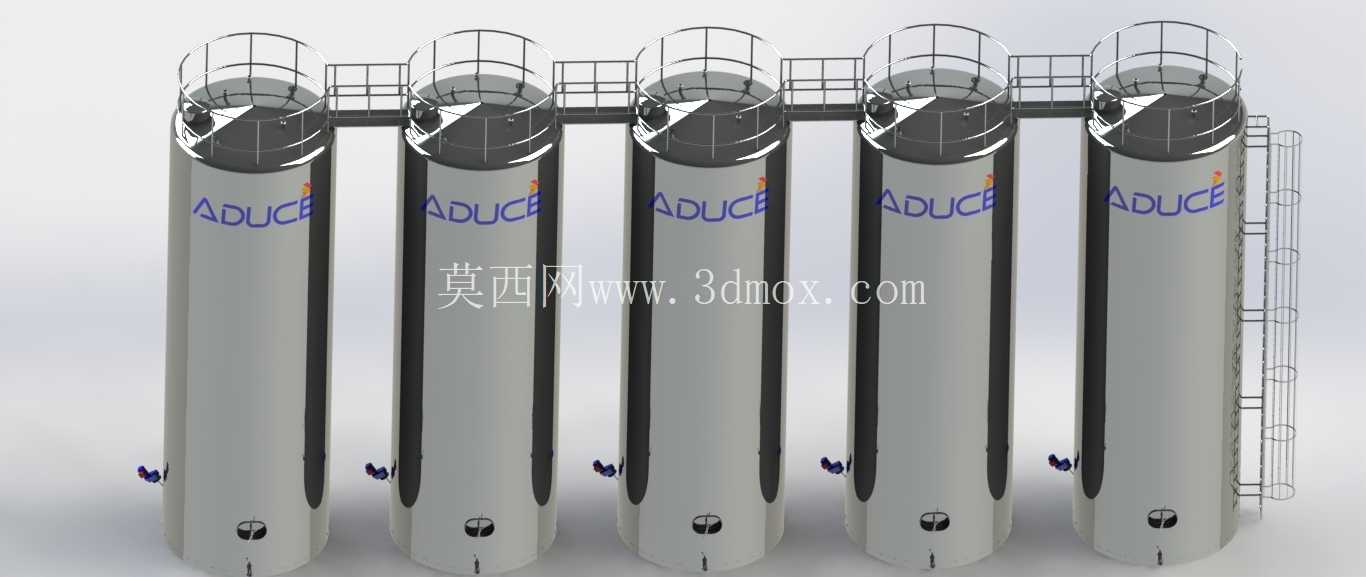

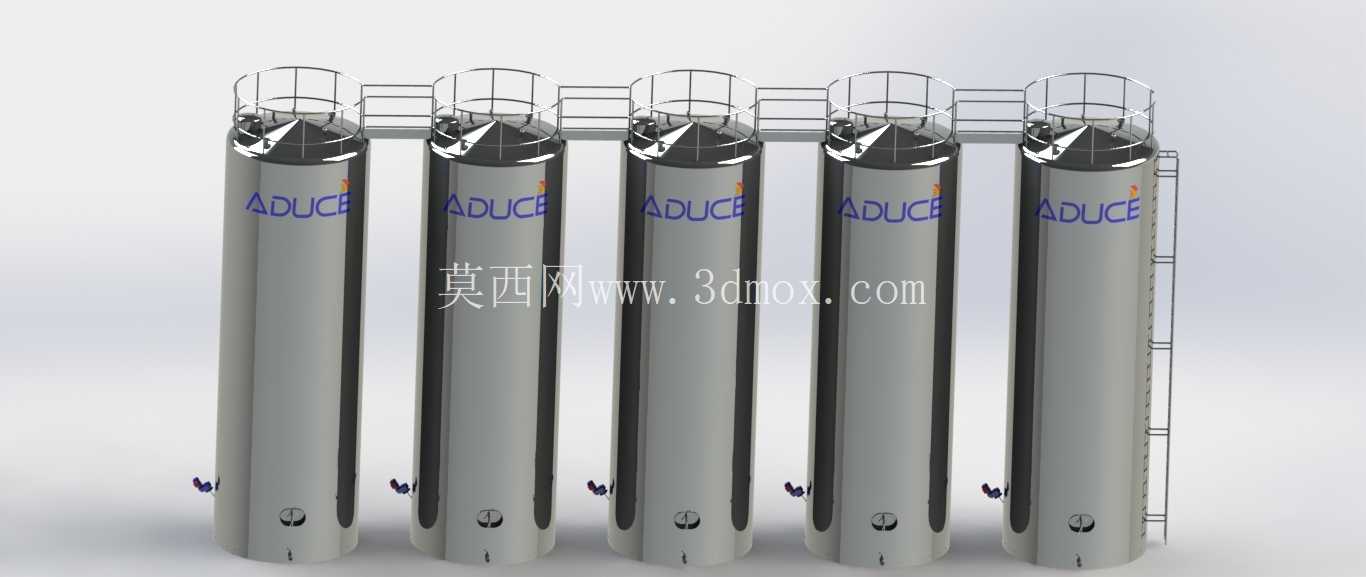

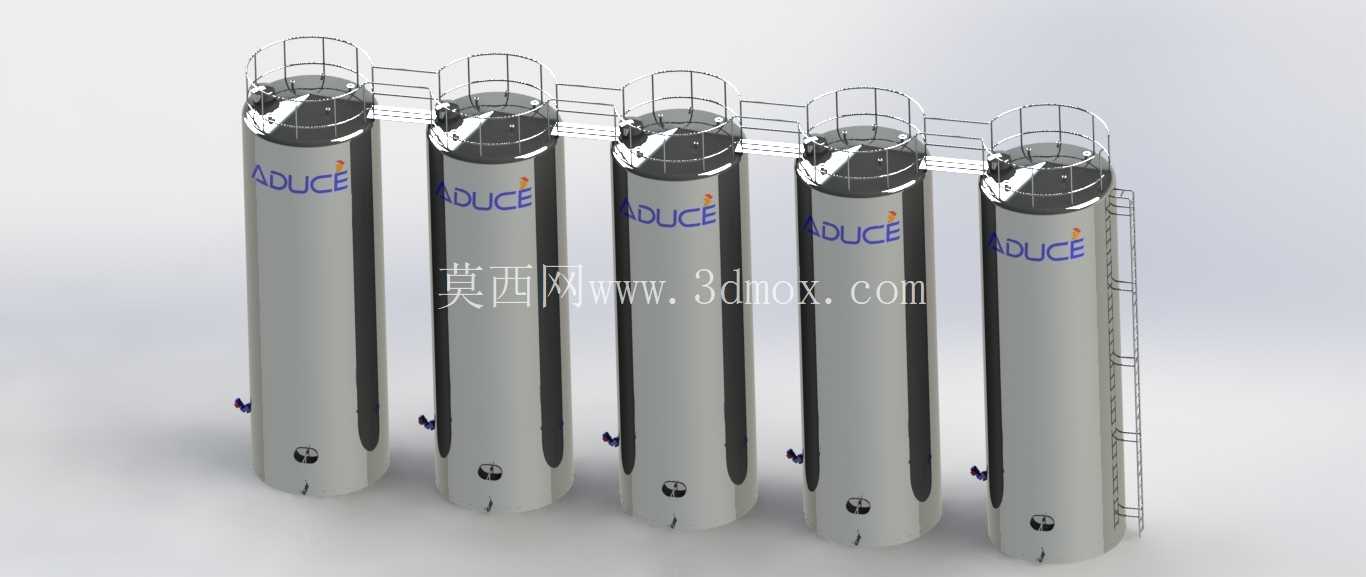

　　在实际产线布局中，该类筒仓通常成排布置在收奶区与预处理区的衔接位置，顶部进料口通过管路与收奶系统的净乳机出口相连，锥底出料口通过输送泵与后续的巴氏杀菌、均质设备进料端连通，建模时预留的管路接口位置能够直接对接产线的管路布局设计，方便设计人员在做整厂三维布局时直接调用，无需重新调整接口位置与安装尺寸；罐体侧面预留的液位计安装位、温度传感器安装位均按照常规仪表的安装尺寸设计，能够匹配不同品牌的食品级液位、温度检测元件的安装需求，不需要额外做安装支架的二次设计。不同于化工领域的储液储罐，牛奶筒仓的所有与物料接触部位均采用食品级不锈钢材质设计，建模时也对罐体的夹套层结构做了分层展示，能够清晰看到内胆、保温层、外保护层的三层结构，保温层厚度按照常规低温存储的保温要求设计，能够减少冷量损耗，降低制冷系统的运行能耗；顶部的人孔采用快开式结构，带安全锁紧装置，既方便检修人员定期进入罐内检查，也能避免正常生产过程中人孔意外开启造成的卫生风险与物料泄漏。在设备选型匹配上，60千升的容量规格刚好适配中型乳品加工厂单班次的收奶量，既不会因为容量过小导致需要频繁切换罐体增加操作复杂度，也不会因为容量过大导致原奶在罐内停留时间过长影响鲜奶品质，锥底的出料口位置设置在罐体最低处，配合罐内的轻微搅拌装置（模型预留了搅拌装置的安装接口），能够避免乳脂肪上浮造成的原奶成分不均匀，保证出料时原奶的各项指标稳定，为后续的标准化、杀菌工序提供品质稳定的原料。
