干燥气流道式废水分离腔体结构

项目分类:通讯工具类 发布时间:2026-01-12 ID:1117778
  • 干燥气流道式废水分离腔体结构
  • 干燥气流道式废水分离腔体结构
  • 干燥气流道式废水分离腔体结构
  • 干燥气流道式废水分离腔体结构
  • 干燥气流道式废水分离腔体结构

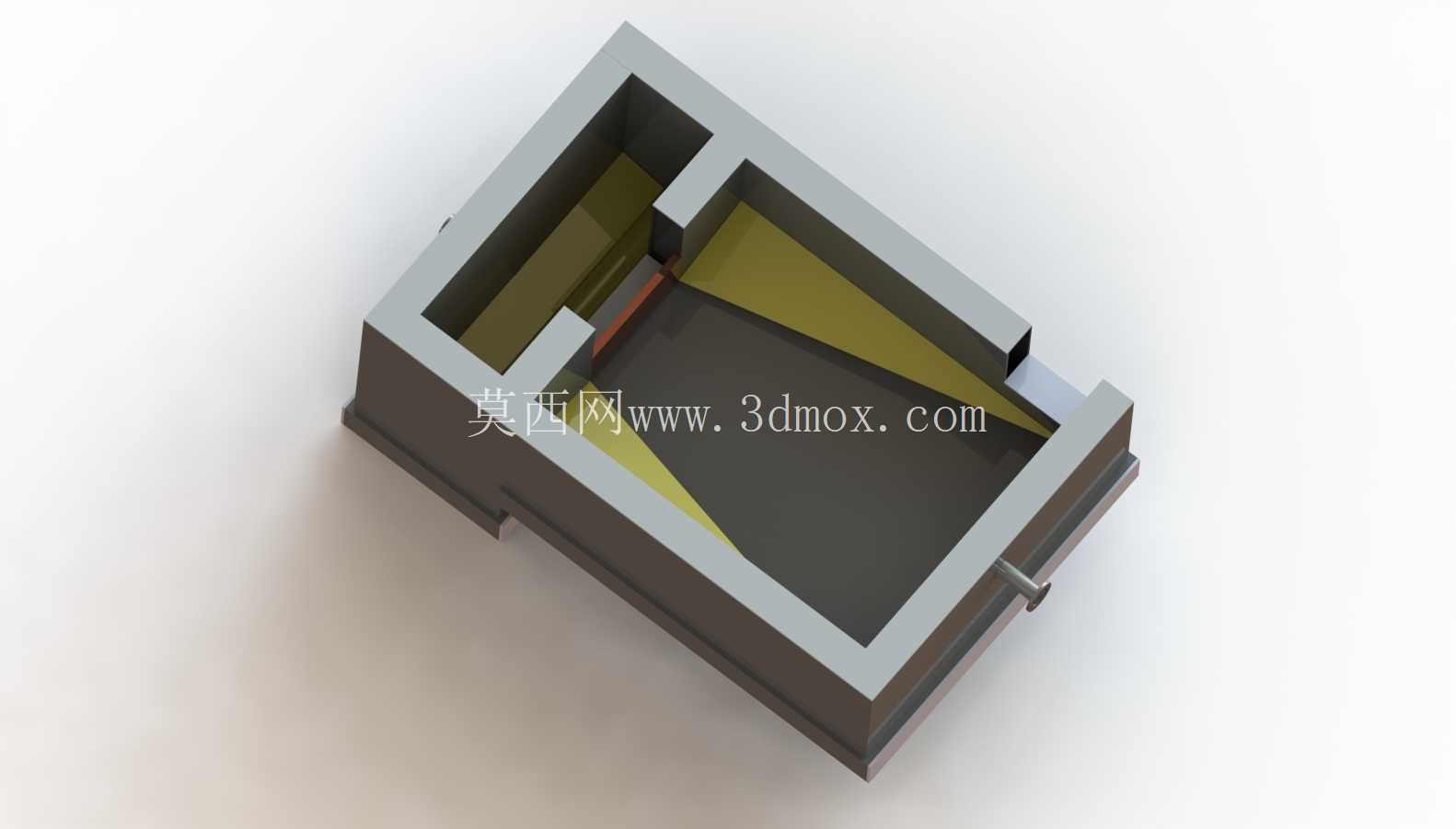

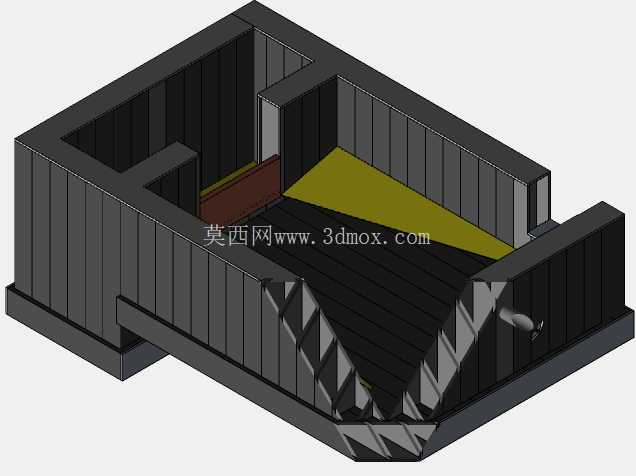

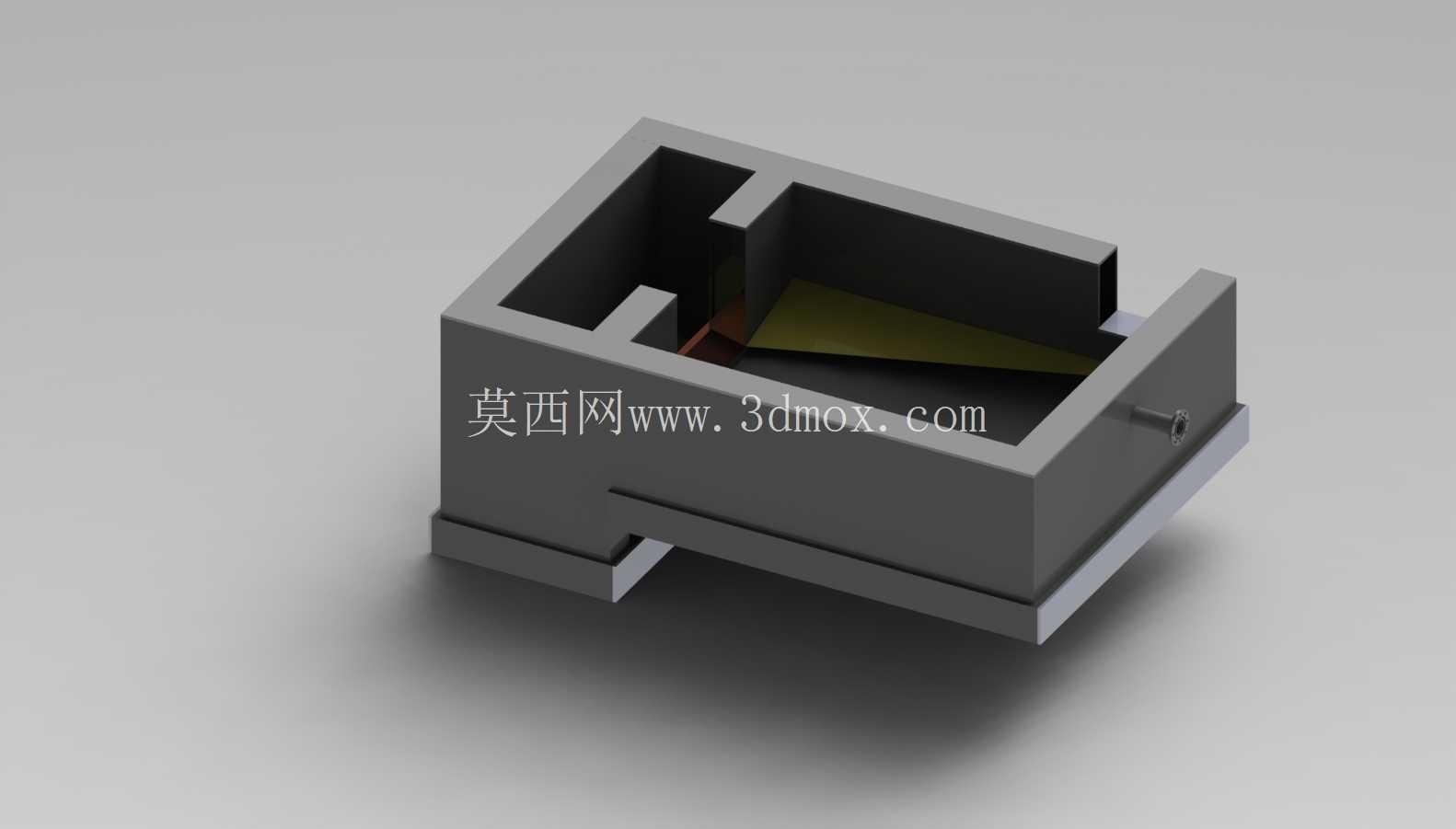

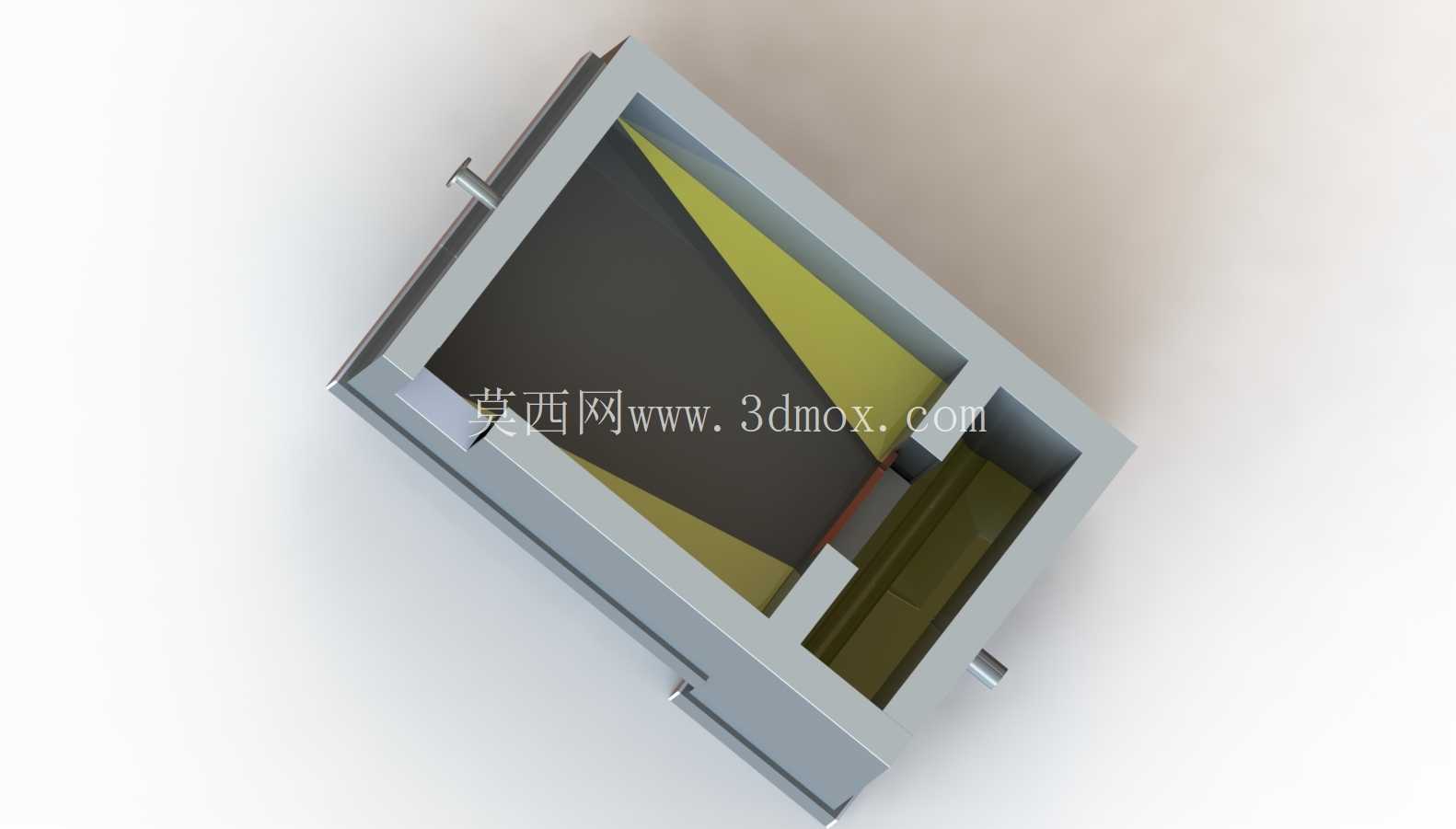

  该结构核心依托干燥气流的裹挟作用实现废水组分分离,在通讯基站配套的户外机柜冷凝水排放、小型通讯站点运维废液预处理场景中,可直接嵌入机柜底部的排水通路,无需额外增设动力源,仅利用站点内部通风系统形成的定向干燥气流,就能完成废液中固态杂质、残留油污与洁净排水的分流,避免排水管路堵塞造成的柜体积液,从根源上降低通讯设备因受潮引发的短路、触点氧化故障概率。从结构设计逻辑来看,整体采用敞口式箱型腔体布局,侧壁设置的错位挡流板并非简单的直角拼接,而是顺着气流走向做了15度的倾角处理,当携带废液的气流进入腔体后,较重的液滴会在挡流板的扰流作用下失去动能,顺着板壁滑落至腔体底部的集液区,干燥气流则顺着挡流板上方的通道流出,腔体底部预留的凸台安装边,可直接通过螺栓固定在机柜底部的预设安装位,安装边与腔体主体的过渡位置做了加厚处理,能承受长期运维踩踏的载荷,不会出现腔体变形导致的密封失效问题。

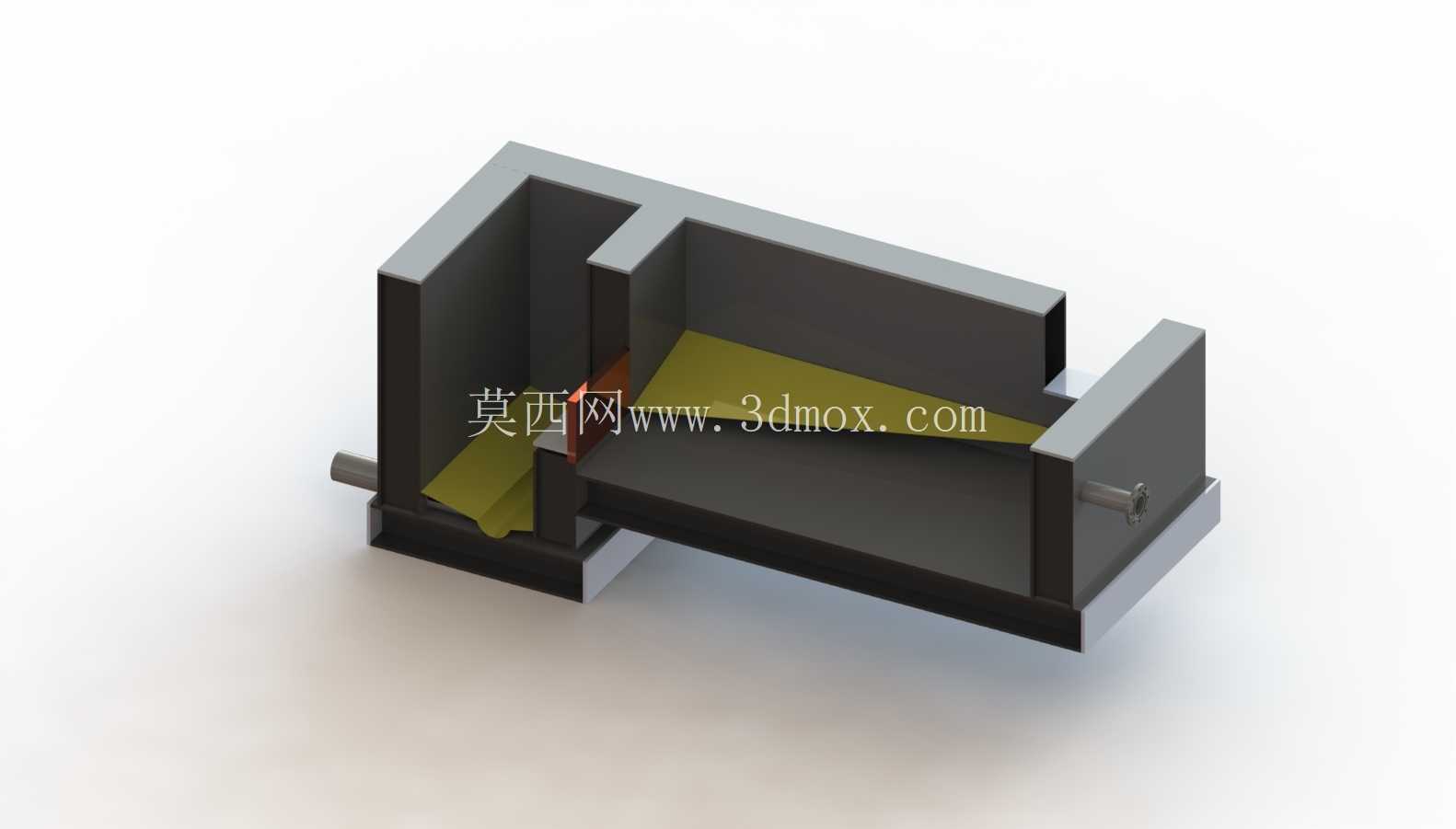

  腔体内部的流道截面做了渐变收窄设计,入口段截面宽度是出口段的1.7倍,这种设计能让进入腔体的气流流速逐步提升,避免废液在流道拐角处淤积,侧壁预留的细小通孔是为了连接液位检测的导气管,无需在腔体内部加装电子元件,就能通过气压变化判断集液区的液位高度,适配户外站点无复杂供电条件下的液位监测需求。底部的防滑支撑筋并非通用的凸起结构,而是顺着安装面的纹理做了交错排布,筋条高度控制在2mm,既可以保证腔体与安装面之间留有微小的通风间隙,避免安装面长期积水造成的腔体底部锈蚀,又能在螺栓紧固后增大接触面摩擦力,防止户外强风、设备运行振动导致的腔体移位。

  在实际工况适配中,该结构可耐受-30℃到60℃的环境温度变化,腔体壁厚均匀控制在3mm,拐角处全部做了R2的圆角过渡,既减少了注塑或机加工过程中的应力集中问题,也避免了废液中纤维类杂质在拐角处挂壁淤积,日常运维仅需打开腔体侧部的快拆盖板就能完成积渣清理,无需整体拆卸管路,单人次运维时长可控制在5分钟以内,适配通讯站点分散、运维人员单次巡检覆盖点位多的作业特点。流道内部的挡流板与腔体主体采用一体化成型设计,没有额外的拼接缝隙,不会出现长期使用后接缝渗漏的问题,挡流板的边缘做了钝化处理,不会在气流高速通过时产生尖锐啸叫,避免对站点内部的声控传感设备造成干扰。

  腔体的进出口采用标准的等径接口,可直接对接通讯机柜通用的排水软管,无需额外加工转接头,安装边界的尺寸控制刚好适配主流户外通讯机柜的底部预留安装空间,不会与机柜内部的电源模块、信号传输模块产生安装干涉,在部分高湿度区域的站点应用中,还可在腔体的集液区预置吸水滤材,进一步提升分离后的排水干燥度,避免排水管路在低温环境下出现结冰堵塞的问题。
