带三段流量调节的污水存储分流构件

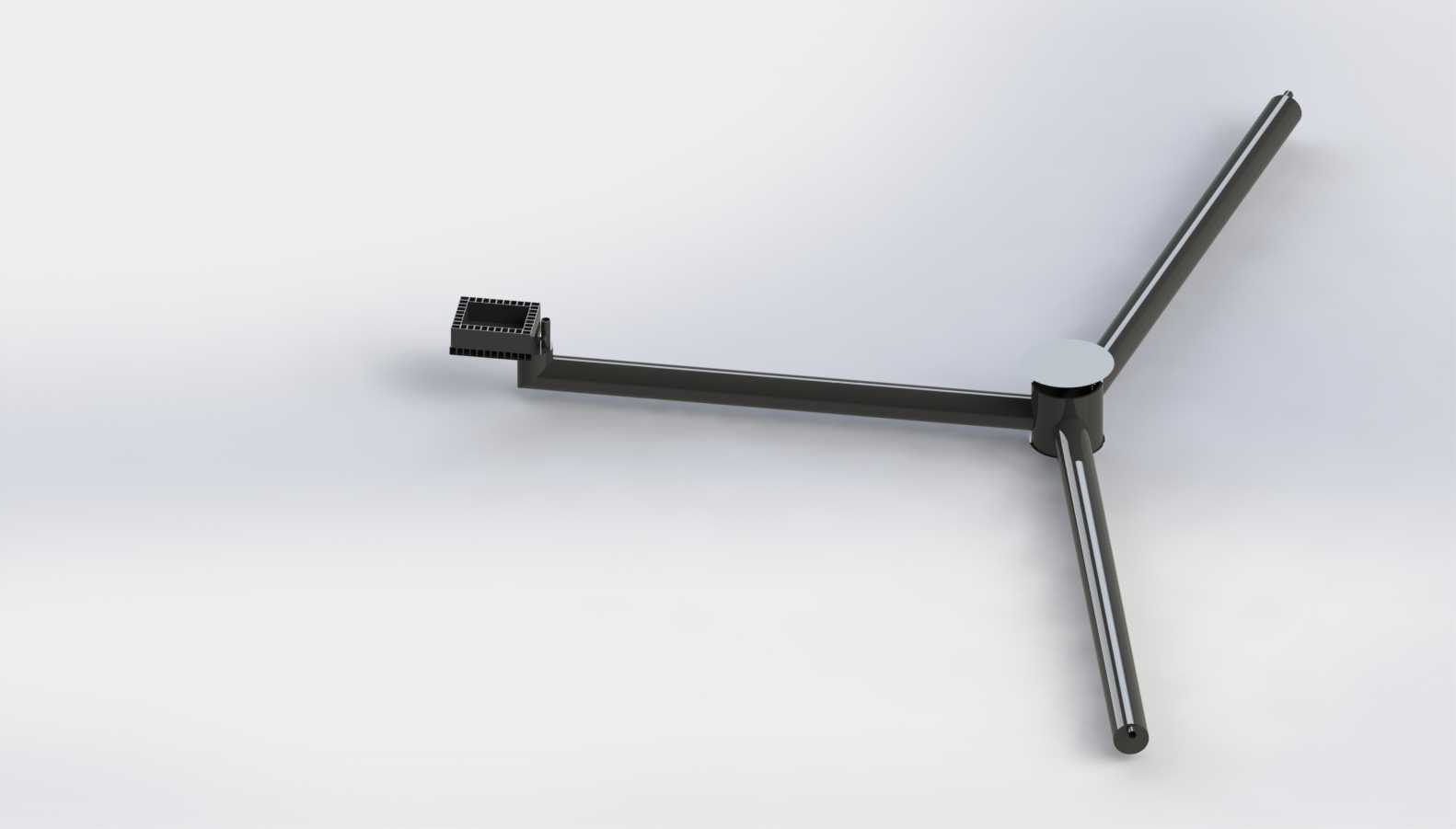

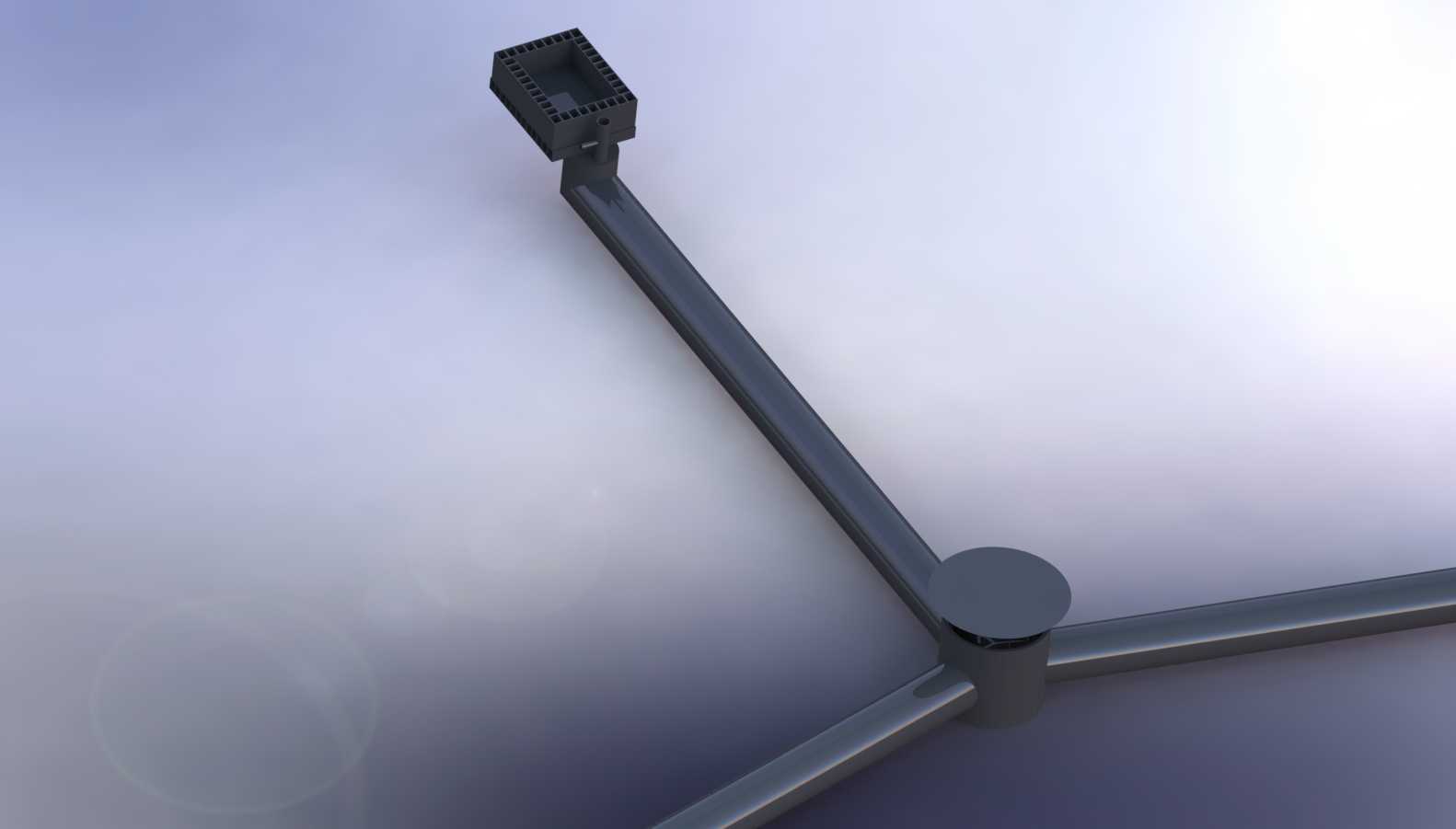

在市政地下管网、工业厂区排污系统的运维场景里，这类带三段流量控制的污水存储分流构件，主要承担污水暂存、支路流量分配的核心作用，避免单一下水管道瞬时流量过载引发的倒灌、淤积问题。从结构设计逻辑来看，构件采用三叉式管路布局，中心位置设置圆柱形阀芯调节座，三个支路分别对接不同高程的来水端与出水端，其中垂直向上延伸的支路顶端集成方形格栅接口，可直接对接检修人孔的爬梯固定位，运维人员无需额外搭设作业平台，就能通过顶部接口完成阀芯清理、管路疏通作业。设计阶段充分考虑地下安装的边界约束，三个管路支路的夹角经过流体仿真优化，避免直角转弯造成的污水中固体杂物沉积，管路壁厚按照埋深3米的覆土压力取值，外部做防腐涂层适配地下潮湿、酸碱腐蚀的使用环境。顶部的方形接口内侧设置格栅卡槽，可根据实际排污介质的杂物粒径更换不同栅距的格栅板，拦截大体积杂物避免阀芯卡滞。中心的流量调节结构采用旋转式阀芯，可通过阀杆转动实现三个支路的通断组合，对应三种不同的流量分配模式：全通模式下三个支路完全导通，适用于雨季大流量排污工况；单支路限流模式下可关闭其中两个支路，仅保留单路出水，适配日常低流量排污需求；分流模式下可按照预设比例分配两个出水支路的流量，对接后续不同处理能力的污水处理单元。安装时需注意三个支路的对接法兰保持同轴度误差在允许范围内，顶部方形接口需与检修人孔的爬梯位置对齐，预留足够的操作空间供阀芯调节、格栅清理作业，构件底部设置支撑凸台，可直接固定在混凝土管墩上，避免长期埋地出现沉降移位。管路内壁做光滑处理降低流体阻力，阀芯密封面采用耐磨材质，适配污水中泥沙颗粒的长期冲刷，减少运维更换频次。
