工业厂房用L型布风管道结构设计

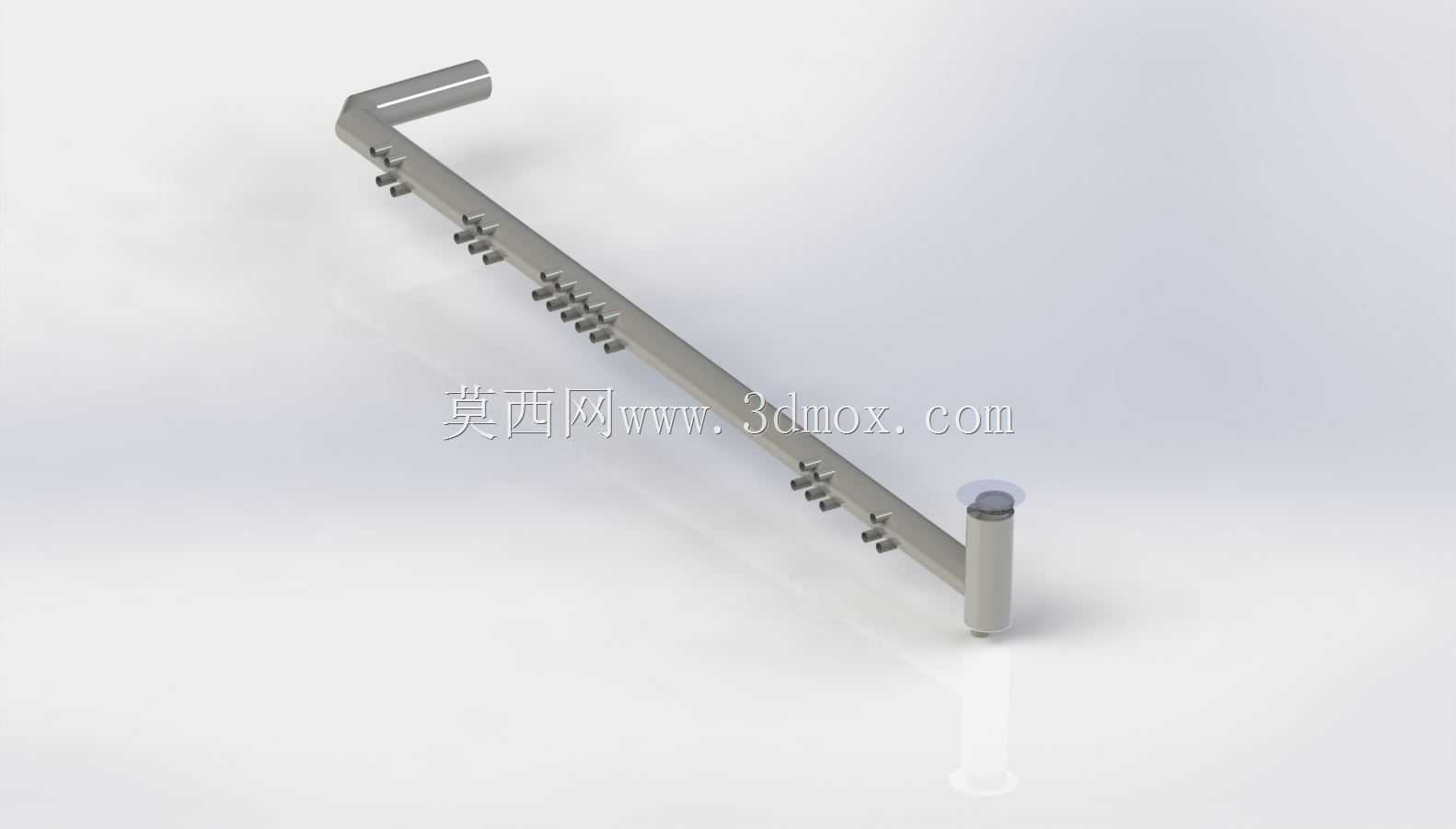

　　该L型布风管道主要应用于小型工业车间、设备配套通风系统、实验室局部排风等场景，作为通风系统的末端布风构件，承担将气流均匀输送至指定区域的作用，可适配低压送风、排风工况，也可兼容少量带冷凝水的通风回路，避免管路积液影响通风效率。从结构设计来看，整体采用等径直管弯折成型，弯折处做圆弧过渡处理，避免直角弯折带来的风阻激增问题，弯折段的曲率半径控制在管径的1.5倍，既保证气流顺畅通过，也不会占用过多安装空间。管道主体沿长度方向均匀布置多组侧向出风口，每个出风口位置都预留了卡接式安装位，可直接对接可调式风嘴，无需额外焊接法兰，现场安装时可根据实际布风需求调整风嘴的出风角度，适配不同工位的送风或排风要求。

　　管道两端分别设置连接接口，一端为快插式直连接口，可对接上游主通风管路，另一端为封堵式端座，端座处预留排水小孔，可将管路内积存的冷凝水及时排出，避免长期积水造成管道内壁锈蚀，这一设计也对应了其可兼容带湿汽通风回路的使用需求。从安装边界来看，管道整体长度适配常规车间工位的排布间距，弯折后的垂直段高度控制在常规设备操作面以上，不会干扰工位的正常操作，侧向出风口的高度刚好对应人员操作区域的呼吸带高度，在局部排风场景下可快速将作业产生的废气、粉尘抽走，在送风场景下可将新鲜空气直接送至作业区域，提升通风效率。

　　设计过程中充分考虑了钢制管道的加工工艺性，所有弯折、开孔位置都避开了应力集中区域，管壁厚度选取常规通风管道的通用厚度，既保证结构强度，也不会造成材料浪费，管道外壁的卡接位采用冲压一体成型，无需额外焊接附件，减少加工工序的同时也提升了结构的可靠性，长期使用不会出现附件脱落的问题。在实际选型应用中，该管道可直接对接常规低压通风管路，无需额外变径转接，安装时可通过管卡直接固定在墙面或设备支架上，整体自重较轻，对安装支架的承重要求较低，适配多种安装场景。管路的出风口排布经过气流模拟优化，沿长度方向的各出风口风量差控制在10%以内，避免出现近端风量过大、远端风量不足的问题，保证整个布风长度范围内的通风效果均匀。

　　针对可能出现的管路凝露问题，除了端部的排水孔设计，管道内壁也做了简单的导流槽设计，冷凝水可沿导流槽自然流向端部排水孔，不会从出风口滴漏影响下方作业。整个结构没有复杂的异形曲面，加工难度低，常规的钣金加工设备即可完成制作，生产成本可控，适合批量配套应用在各类小型通风系统中，也可根据实际安装空间调整直管段长度、出风口数量，灵活适配不同的现场需求。
