雅各布拉环快装管道抱箍结构

　　在粉体输送、通风除尘、食品级流体管路这类需要频繁拆装维护的管路系统中，快装式抱箍是替代传统法兰螺栓连接的核心连接件，这款拉环式抱箍的设计，完全围绕现场快速拆装、密封可靠性、适配薄壁软管/硬管连接的核心需求展开。从实际应用场景来看，这类连接件广泛出现在中央除尘系统的风管对接、粮食加工的粉体输送管路、车间通风排气管道、食品加工行业的物料输送管线中，这类场景的共性是管路需要定期拆开清理内部积料、更换密封件或者调整管路走向，传统法兰连接需要拧动多颗螺栓，拆装效率极低，而带杠杆锁止结构的拉环抱箍，只需要扳动锁止手柄就能完成紧固或者松脱，单人操作十秒内就能完成单处管路的拆装，大幅降低运维阶段的人工成本。

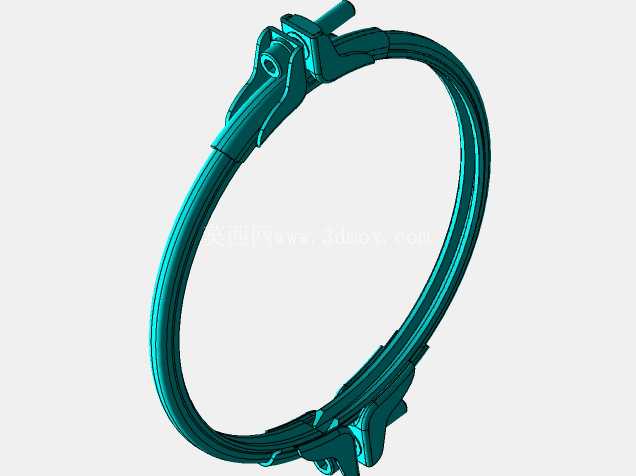

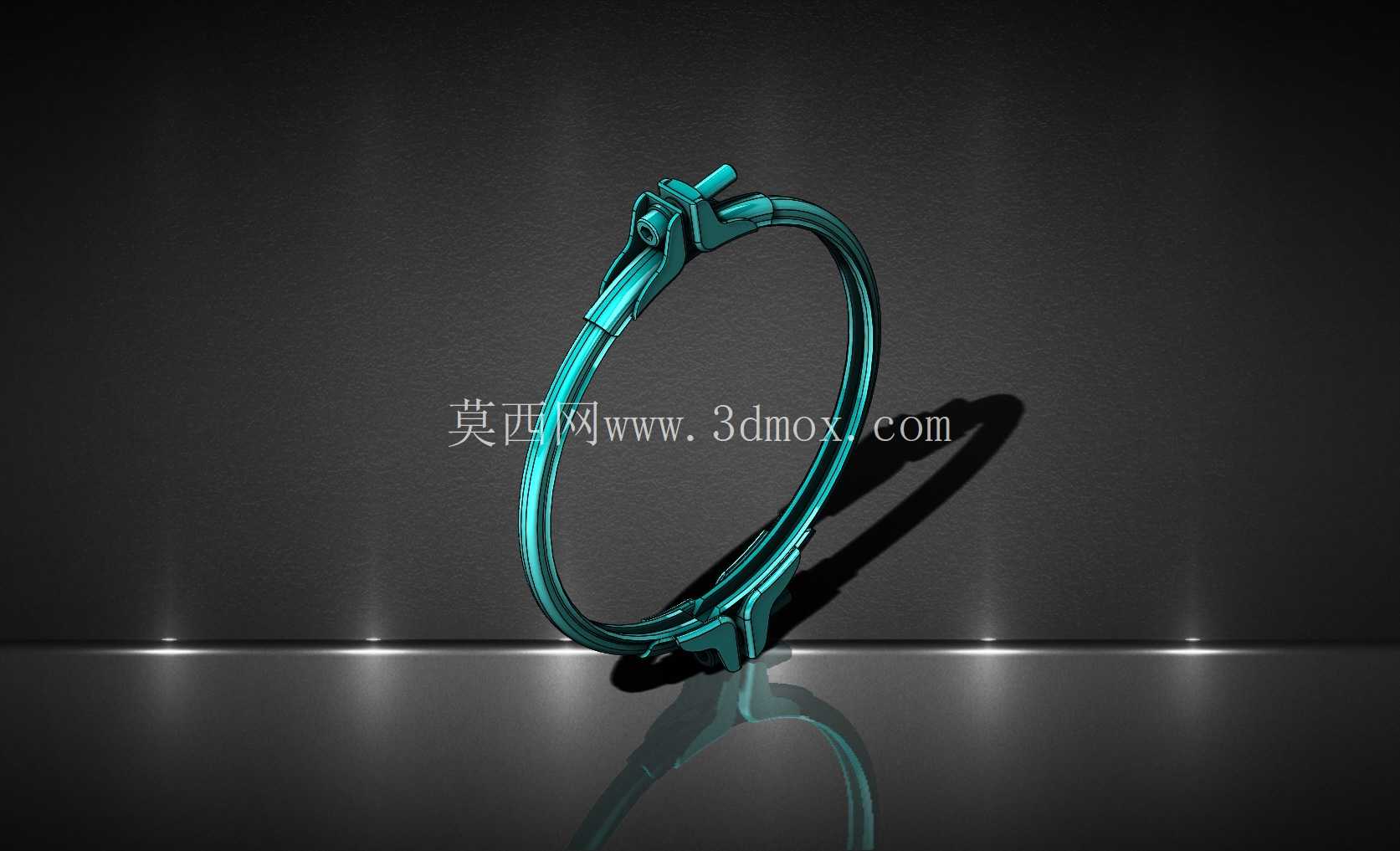

　　从功能特性上看，这款抱箍采用环形钢带作为主体承力结构，钢带的曲率完全匹配所适配管道的外径公差，抱箍内侧可以配套嵌入橡胶密封圈，当锁止结构收紧时，钢带会均匀挤压密封圈，让密封圈在两个对接管道的接口处形成连续的环形密封面，不会出现局部压紧力不足导致的漏风、漏料问题。锁止结构采用杠杆式拉环设计，扳动手柄时通过杠杆放大压紧力，不需要额外工具就能达到足够的密封预紧力，锁止后拉环会卡在卡扣位，不会因为管路运行中的振动出现松脱，相比普通的蜗杆式喉箍，这款抱箍的压紧力分布更均匀，不会出现局部应力集中压坏薄壁塑料管或者薄金属风管的问题。设计过程中首先要确定适配的管道外径公差，环形钢带的展开长度需要根据管道外径、密封圈的压缩量、锁止结构的行程来综合计算，钢带的厚度选择要兼顾强度和韧性，既要保证锁止后不会因为钢带弹性变形导致预紧力下降，也要保证钢带能顺畅贴合管道外壁的圆弧。锁止支座的位置需要经过受力校核，杠杆的力臂长度要匹配普通人手的扳动力度，避免扳动时需要过大的力导致操作困难，同时也要保证锁止后能提供足够的压紧行程，抵消密封圈长期使用后的老化压缩量损失。

　　安装边界方面，这款抱箍安装时不需要在管道上焊接法兰或者加工螺纹，只需要将两个对接管道的端口对齐，套上密封圈后把抱箍卡在两个管道的对接位置，扳下拉环锁止即可完成安装，对管道端部的加工精度要求很低，哪怕是现场切割的薄壁螺旋风管，只要切口没有明显的变形，都能实现可靠密封。抱箍本身的径向尺寸比传统法兰小很多，安装后不会在管路外侧形成突出的法兰边，在管路排布密集的车间内，可以有效减少管路之间的安装间距，提升空间利用率。另外抱箍的锁止手柄方向可以根据现场安装空间调整，在靠近墙面或者设备侧壁的狭窄安装位置，不需要转动整个抱箍，只需要调整锁止结构的朝向，就能在有限的操作空间内完成拆装，这一点在设备改造、旧管路升级的场景中优势格外明显。

　　从结构细节上看，钢带和锁止支座的连接采用铆接结构，避免焊接带来的应力集中和锈蚀问题，所有棱角位置都做了圆弧过渡，安装时不会划伤操作人员的手套或者手部，长期使用也不会割坏接触到的线缆或者保温层。针对不同的输送介质，钢带可以选用不同的材质，普通通风场景用镀锌钢带就能满足防锈需求，食品级或者腐蚀环境下可以更换为304不锈钢材质，密封圈也可以根据输送介质的温度、腐蚀性选择丁腈橡胶、硅橡胶或者氟橡胶材质，适配不同的工况需求。在管路系统的振动测试中，这款抱箍的锁止结构有防松脱的卡扣设计，即使管路长期受风机振动、物料冲击的影响，锁止手柄也不会自行弹开，密封性能可以长期保持稳定，不需要运维人员定期检查拧紧，大幅降低了管路系统的运维频次。
