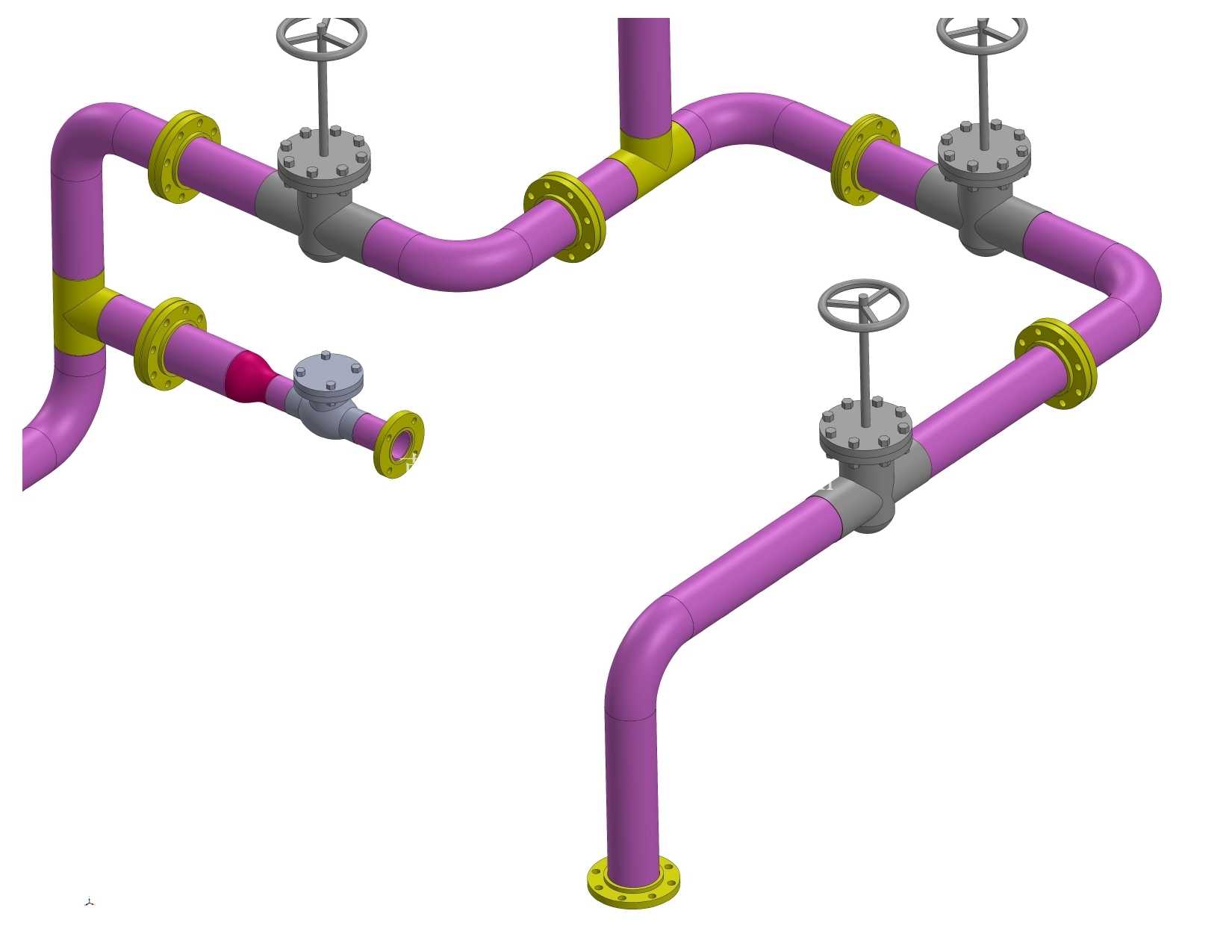

工业流体输送管道系统三维设计模型

在化工、市政供水、暖通循环、油气输送等多个工业场景中，管道系统都是支撑介质连续输送的核心骨架，这套三维模型完整还原了工业级管状管网的结构逻辑，可直接用于前期方案验证、管路干涉检查以及施工前的排布模拟。不同于简化的管线示意模型，这套模型在搭建时完全遵循实际工程的管路排布规则，每一段管段的衔接位置都预留了标准管件的安装余量，弯头、三通、变径段的位置都对应现场实际施工的排布逻辑，没有出现理想化的直角直连、无余量拼接这类脱离工程实际的设计问题。

从实际用途来看，这套模型覆盖了流体输送管网从主干线到分支节点的完整结构，既可以用来模拟常温清水的循环输送场景，也能通过调整材质参数适配低压气体、弱腐蚀性化工介质的输送工况，模型中各管段的连接节点都做了可拆分设计，设计人员可以根据项目实际的流量需求，增减分支管路的数量，调整主干管的通径大小，不需要从零开始重新搭建基础管线框架。

在功能特性上，模型还原了管路系统的核心结构逻辑：主干管段采用大通径设计保障介质输送的整体流量，分支节点处通过渐缩变径结构匹配不同支路的流量需求，弯头位置的曲率半径符合流体阻力优化的设计要求，能减少介质在转向位置的压损，避免长期运行过程中弯头位置出现冲蚀磨损过快的问题。所有管段的接口位置都预留了标准法兰或者快接接头的安装空间，不需要后续建模时额外裁剪管段长度，直接对接对应的管件模型即可完成整套管网的装配。

设计思路上，这套模型没有追求过度的细节冗余，而是优先保障管路排布的工程合理性：建模初始阶段先确定主干管线的走向，结合常见工业厂房的梁柱间距、设备安装位置预留管线的支撑间距，每间隔固定长度就预留了管架的安装位置，避免实际安装时出现管线跨度过大、运行过程中产生振动变形的问题。分支管路的引出位置都设置在主干管的介质流态稳定段，避开弯头、阀门下游的紊流区域，保障分支管路的流量计量、压力检测数据的准确性。

从安装边界来看，这套模型的管线排布充分考虑了现场施工的操作空间，管段与管段之间的净距满足管道保温层安装、后期维护检修的操作要求，平行排布的管线之间预留了足够的扳手操作空间，不需要在施工阶段再临时调整管线位置。所有外露的管端接口都做了统一的基准定位，对接外部设备接口时，只需要调整对应管段的轴向长度即可完成对接，不需要整体挪动整套管网的排布位置。模型中垂直走向的管段底部都预留了固定支架的安装面，水平走向的管段也对应设置了滑动支架的支撑位置，完全符合工业管道安装的施工规范要求，能直接导出二维施工图纸指导现场预制加工。

对于结构设计人员来说，这套模型可以作为管路系统设计的基础模板，在进行成套设备的流体管路配套设计时，直接调用对应通径的管段模块进行拼接，能大幅减少重复建模的工作量；对于施工方的技术人员来说，模型可以用来做施工前的排布模拟，提前检查管线与周边设备、土建结构的干涉问题，避免施工过程中出现返工。模型的管段拆分逻辑完全匹配工厂预制的加工分段，每一段管段的长度都控制在常规运输、现场吊装的允许范围内，不需要在现场进行二次切割加工，能有效提升管路安装的施工效率。
