90度弯管带方形法兰连接结构

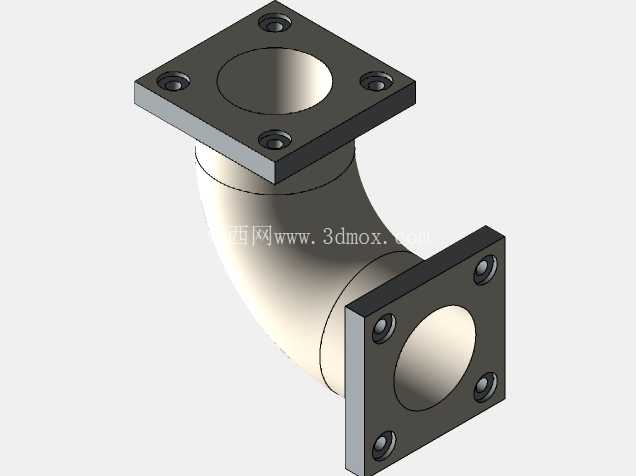

　　这款90度弯接法兰管路件，常见于液压站油路排布、车间压缩空气管路转向、小型化工流体输送支路、设备冷却循环水回路等需要管路直角转向同时需刚性法兰连接的场景，区别于普通螺纹弯头，法兰连接的形式能承受更高的管路压力，同时在需要频繁拆装检修的管路节点上，法兰连接的拆装效率远高于焊接或者螺纹旋接的结构，不会因为多次拆装出现螺纹滑牙、焊口开裂的问题。从结构设计来看，两端采用标准方形法兰盘，每个法兰盘上均匀布置4个安装通孔，孔位采用对称排布设计，安装时无需刻意区分方向，降低现场装配的对位难度，法兰盘与弯管本体的衔接处做了圆弧过渡处理，避免直角连接处的应力集中，在管路存在流体压力脉动、设备运行带来的微幅振动时，过渡圆弧能分散应力，减少焊缝或者衔接处开裂的风险。

　　弯管部分采用等通径设计，内壁光滑无突变台阶，流体经过弯头时的局部阻力系数更低，能减少流体输送过程中的压损，避免输送含细小颗粒的流体时在转角处出现沉积堵管的问题。在安装边界上，两端法兰的安装面保持垂直状态，适配两个垂直排布的设备接口对接需求，法兰盘的厚度经过核算，能满足对应公称压力下的连接强度要求，安装时螺栓穿过法兰孔锁紧后，法兰面与对接面之间可加装密封垫片，适配不同流体介质的密封需求，无论是橡胶垫片适配水、压缩空气这类常规介质，还是金属缠绕垫片适配高温、高压的油类或者弱腐蚀介质，法兰的密封面平整度都能满足密封要求。

　　设计过程中首先考虑的是管路转向后的对接同轴度，弯管的弯曲半径选取兼顾了空间占用和流体阻力，弯曲半径过小会导致流体阻力陡增，同时弯管外侧的壁厚减薄量会超出工艺允许范围，弯曲半径过大则会占用过多安装空间，不利于设备内部的紧凑排布，最终选取的弯曲半径在满足流体阻力要求的前提下，尽可能压缩了整体结构的占用空间，适配设备内部紧凑的管路布局需求。两端法兰的孔位公差按照机械安装的通用公差要求设定，保证与标准对接法兰的孔位完全匹配，不会出现安装时螺栓无法穿入的问题，法兰端面与弯管轴线的垂直度也做了公差约束，避免安装后出现管路别劲、密封面贴合不严导致泄漏的问题。

　　实际使用中，这类弯管法兰件不需要现场做弯管、焊接法兰的工序，直接作为标准件采购后即可完成管路的直角转向对接，能大幅缩短现场管路装配的周期，同时避免现场焊接带来的焊渣残留、焊缝质量不稳定等问题，尤其适合批量生产的设备管路装配，能有效统一管路装配的质量标准，减少因为现场施工差异带来的管路泄漏、压损不一致等问题。在一些有振动的设备工况下，法兰连接的刚性更好，配合止退垫片锁紧螺栓后，长期运行也不会出现接头松动的问题，相比软管连接，刚性的弯管结构能保持管路的固定形态，不会因为流体压力变化出现管路甩动、位移的问题，提升管路系统的运行稳定性。
