SolidWorks设计工业设备支撑钣金焊接框架

项目分类:通用五金配件 发布时间:2026-01-12 ID:1117796
  • SolidWorks设计工业设备支撑钣金焊接框架
  • SolidWorks设计工业设备支撑钣金焊接框架
  • SolidWorks设计工业设备支撑钣金焊接框架
  • SolidWorks设计工业设备支撑钣金焊接框架

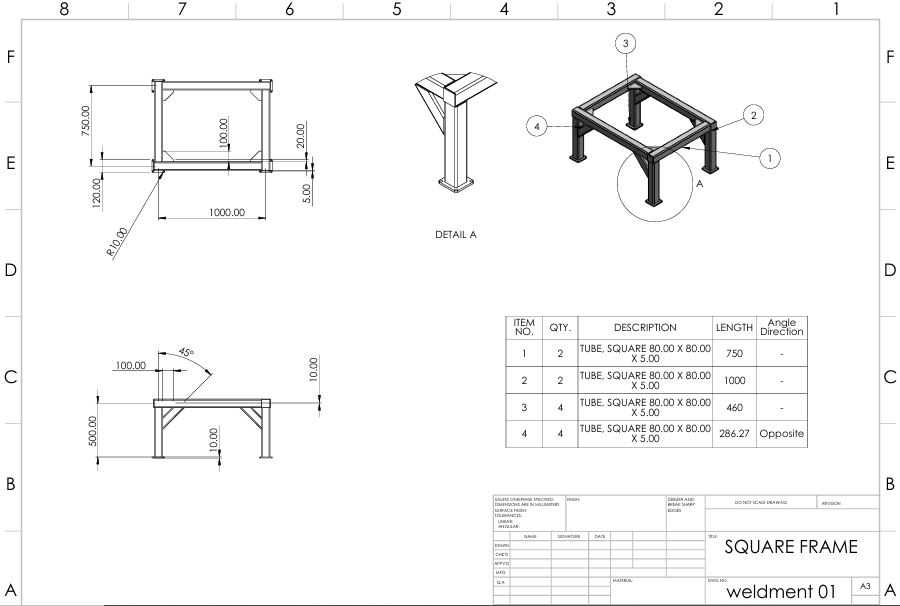

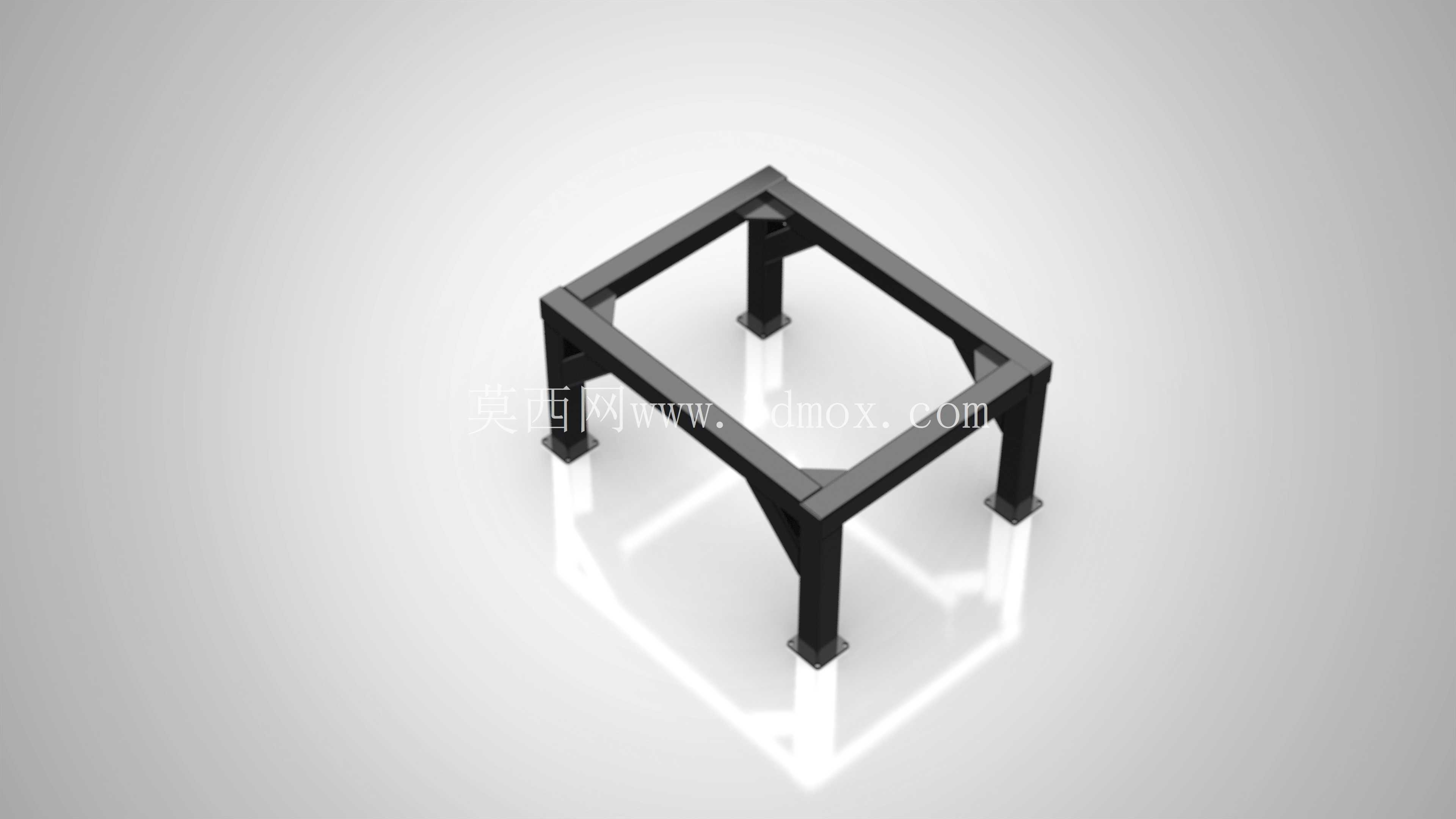

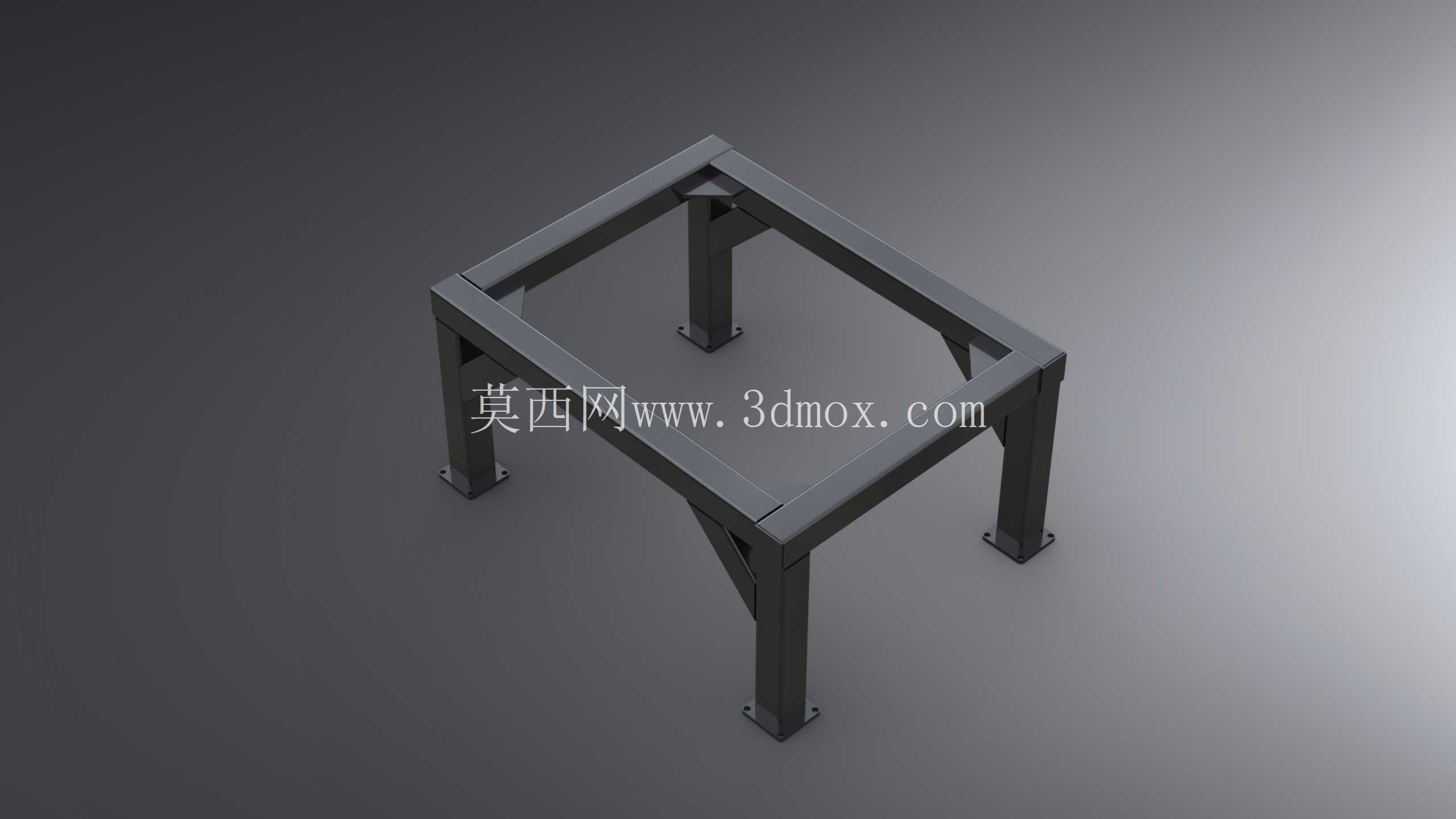

  这类钣金焊接框架是工业生产场景里极为常见的支撑类结构件,多数中小型生产设备、检测台架、物料周转工位都会用到同类型的焊接支撑结构,它的核心作用是为上部搭载的功能部件提供稳定的承载基础,同时预留足够的下部操作与走线空间,适配车间内不同工位的布局需求。从结构设计逻辑来看,整个框架采用矩形管材作为主承力构件,四根垂直布置的立柱作为主要的竖向传力路径,上下两层的矩形框梁通过焊接方式与立柱连接,形成封闭的框式受力体系,相比单立柱或者悬臂结构,这种对称的四立柱框架抗侧向偏移能力更强,即便上部搭载的设备存在偏载情况,也能通过框梁的力矩传递将载荷均匀分配到四根立柱上,避免局部应力集中导致的结构变形。

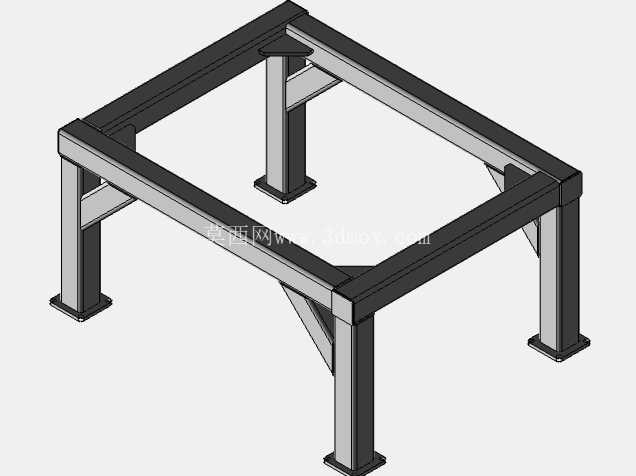

  在细节设计上,立柱与上下框梁的连接位置增设了三角形加强筋板,这部分筋板采用等厚钣金板材切割成型,焊接在梁柱交接的内角位置,能够有效抵消梁柱节点处的焊接应力集中,同时提升节点处的抗扭刚度,避免框架在长期受载后出现节点开焊或者框架扭曲的问题。四根立柱的底部都做了平整的端面处理,实际安装时可以配合地脚膨胀螺栓或者可调脚杯进行固定,既可以直接通过螺栓与车间地面锚固,实现框架的完全固定,也可以安装可调脚杯来适配地面不平整的安装场景,通过调节脚杯的高度来保证整个框架的水平度,避免上部设备因为框架倾斜出现运行偏差。

  框架的上部框梁预留了统一的安装孔位布局,孔位间距按照通用工业设备的安装基准设计,能够直接适配多数常规小型加工设备、检测仪器、物料承载平台的安装需求,不需要二次打孔加工,降低现场安装的工作量。下部的框梁除了提升整体结构刚度之外,还可以作为辅助承载结构,用来安装电气控制盒、气动元件或者放置小型工具物料,充分利用框架的下部空间。从尺寸边界来看,整个框架的长宽尺寸控制在常规中小型设备的适配范围内,高度符合人工操作的舒适区间,既不会因为过高导致上部设备操作不便,也不会因为过低导致下部空间无法容纳管线或者辅助部件。

  设计过程中充分考虑了焊接工艺的可行性,所有构件的切割角度都采用标准直切,没有复杂的相贯线切割需求,普通的钣金切割设备就可以完成所有构件的下料,焊接时也不需要特殊的工装夹具,通过简单的定位靠山就可以保证构件的位置精度,适合小批量加工生产。焊接完成后只需要对焊缝进行简单的打磨处理,就可以进行表面喷塑或者喷漆处理,提升框架的防锈能力与外观质感。这类框架结构在实际使用中,除了作为设备支撑之外,还可以根据需求在侧面加装钣金护板、透明防护门或者走线槽,拓展成为完整的设备机架,适配不同的功能需求,不管是小型自动化设备的主机架,还是车间内的临时检测工作台、物料放置架,都可以通过调整管材规格、整体尺寸来快速适配,是工业结构设计里通用性极强的一类基础支撑结构。
