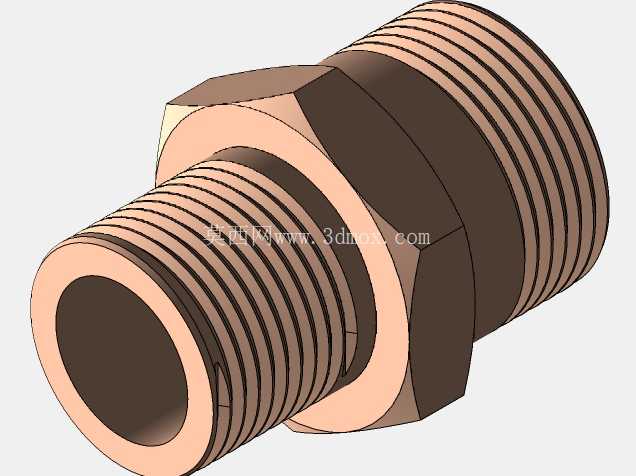

外六角双外丝直通液压管路接头

　　这类双外丝六角直通接头，在液压、气动、流体输送管路系统里是极为常见的基础连接件，日常做设备管路排布、旧机维修替换时经常会用到。从结构上看，中间的六角本体是专门为安装夹持设计的，现场装配时可以用标准开口扳手或者活动扳手卡在六角面上施加扭矩，不会像光面接头那样出现打滑、拧不紧或者拧过头损伤螺纹的问题，六角的对边尺寸是按照对应螺纹规格的标准工装尺寸设计的，能适配常规的安装工具，不需要定制专用工装，现场装配的适配性很强。

　　两端的外螺纹是用来和对应规格的内螺纹部件对接的，不管是阀块上的内螺纹油口、管路末端的内螺纹接嘴，还是其他带内螺纹的流体元件，都可以通过这个接头实现直通连通，中间没有变径结构，属于等径直通类型，流体经过的时候不会因为通径变化产生额外的压损，适合对流量稳定性有要求的管路场景。设计这类接头的时候，首先要确定两端螺纹的规格和密封形式，是普通公制细牙螺纹配组合密封垫，还是英制锥管螺纹靠螺纹牙型挤压密封，不同的密封形式对应的螺纹加工公差、端部倒角尺寸都有区别，建模的时候要把螺纹的牙型、收尾段、端部的导向倒角都做准确，不然实际加工出来的零件会出现拧不到位、密封失效漏液漏气的问题。

　　中间六角部分的厚度也要做合理设计，太薄的话拧紧的时候容易出现六角变形甚至断裂，太厚的话又会增加不必要的材料成本，还会占用过多的安装空间，一般要根据螺纹的公称直径、额定工作压力来计算六角的最小厚度，保证在最大拧紧扭矩下结构强度有足够的安全余量。安装边界方面，这类接头的总长度要控制在合理范围，两端螺纹的有效旋合长度要满足对应压力等级的要求，不能太短导致螺纹啮合齿数不足，受压的时候脱开，也不能太长导致拧入后顶到对接元件的内部流道，造成通径堵塞。六角部分的最大外径要考虑周围的安装空间，比如在密集排布的阀组上，相邻接头的间距要保证扳手能顺利卡进去操作，不会和旁边的接头、管路产生干涉。

　　实际应用场景里，这类接头不光用在工业液压设备上，在小型气动设备、家用供水供气的管路改造、甚至部分通讯设备的冷却管路里也能见到，只要是需要两段带内螺纹的管路元件实现直通刚性连接的场合，都可以选用对应规格的这类接头。建模的时候还要注意两端螺纹的同轴度要求，如果两端螺纹不同轴，安装的时候会出现别劲的情况，强行拧紧会损伤螺纹，还会在接头内部产生额外的装配应力，长期受压力波动或者振动影响的时候容易出现断裂泄漏，所以建模时要保证两端螺纹的轴线和中间六角本体的轴线完全重合，端部的密封面如果是平面密封形式，还要保证密封面和轴线的垂直度，不然密封垫压合不均匀也会出现泄漏。另外接头的内孔通径要和两端螺纹的通径匹配，不能出现内部缩径的情况，不然会增加流体的阻力，在输送高粘度流体的时候还容易造成堵塞，内孔的边缘要做倒钝处理，不要有尖锐的毛刺，避免输送流体的时候对流体产生不必要的扰动，也防止安装的时候毛刺脱落进入管路系统，损坏下游的阀、泵等精密元件。
