UPVC B型变径管路连接接头结构

　　在民用给排水、化工流体输送、农田灌溉等诸多涉及流体管路布设的场景中，不同公称通径管路的过渡衔接是管路系统搭建时无法回避的环节，UPVC材质的B型变径接头正是针对这类场景开发的专用衔接构件。这类接头采用硬聚氯乙烯材质加工成型，本身具备优异的耐化学腐蚀性能，自重远低于同规格金属管件，内壁光滑流体阻力小，不会像金属管件那样长期使用后出现锈蚀结垢的问题，非常适合输送常温下的生活用水、弱酸碱流体以及灌溉用水，在民用建筑给排水支管改造、小型化工流体管路布设、园林灌溉系统分区变径等场景中应用十分广泛。

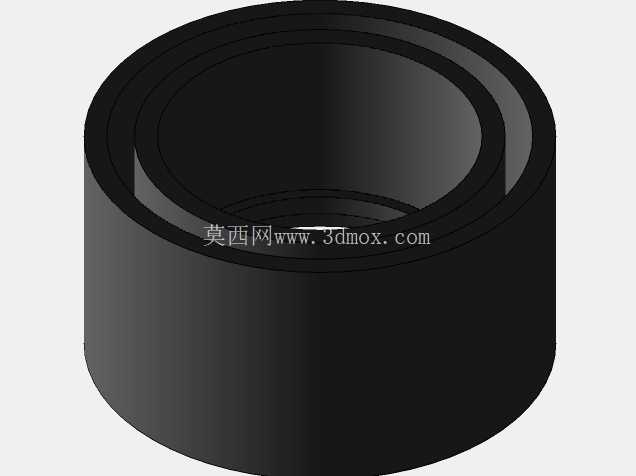

　　从结构设计来看，这款B型变径接头采用同心异径的套筒式结构，两端分别对应不同公称通径的UPVC管路承插接口，接头内部的变径过渡段采用圆弧顺滑过渡设计，没有直角突变的流道结构，能够最大程度降低流体经过变径位置时的局部阻力损失，避免变径位置因为流道突变产生湍流、振动以及长期运行后的冲蚀磨损问题。接头两端的承插段预留了标准的粘接承口深度，承口内壁加工有细微的环状纹路，能够在涂覆UPVC专用粘接剂后增大粘接接触面积，提升接口的密封性能与连接强度，安装时只要将对应外径的UPVC管材插入承口至标定深度，待粘接剂固化后即可形成可靠的密封连接，不需要额外加装密封垫片或者焊接工序，现场安装效率远高于金属变径接头。

　　在安装边界的设计考量上，这款变径接头的外形采用规整的圆柱状结构，最大外径仅比大端承口的管材外径大出固定的壁厚余量，安装时不需要为接头预留额外的过大操作空间，在管路排布密集的管井、设备夹层等狭窄空间内也能顺利完成安装。接头的轴向总长度经过优化设计，既保证了两端承口有足够的粘接接触长度来承受管路运行时的轴向拉力与内压应力，又不会因为长度过大造成管路排布时的尺寸浪费，在进行管路三维布管设计时，可以直接将该模型导入装配环境，按照两端接口的公称通径匹配对应规格的UPVC管材模型，不需要额外调整接头的安装角度，同心结构的设计也能保证变径前后管路的轴线保持重合，避免管路出现偏心弯折带来的额外应力。

　　从实际使用的功能特性来看，这款变径接头除了完成不同通径管路的过渡衔接之外，本身的材质特性决定了它可以在一定范围内适应管路运行时产生的轻微形变，不会像金属变径接头那样因为轻微的管路沉降就出现接口开裂渗漏的问题。在进行三维建模时，这款接头的参数完全参照UPVC管件的行业通用尺寸规范进行绘制，承口的内径公差、承口深度、变径段的过渡圆角、外壁壁厚等参数都符合实际生产加工的尺寸要求，结构设计师在进行管路系统三维设计时，可以直接调用该模型进行装配干涉检查、管路应力分析的前置建模工作，不需要从零开始绘制管件结构，能够有效提升管路系统的设计效率。需要注意的是，这类UPVC变径接头的适用温度范围存在一定限制，不适合输送高温流体，也不适合在存在强有机溶剂的管路环境中使用，在进行设备选型时需要根据输送流体的属性、工作压力、环境温度等参数确认是否适用，避免选型不当造成后期管路运行故障。在管路装配时，承插接口的粘接面需要提前清理干净，不能有油污、水渍、毛刺，否则会影响粘接强度，容易出现接口渗漏的问题，安装完成后需要静置足够的时间待粘接剂完全固化后再进行管路试压，不能在粘接剂未完全固化时就通水加压。
