可编辑尺寸滚筒式物料输送机架设计

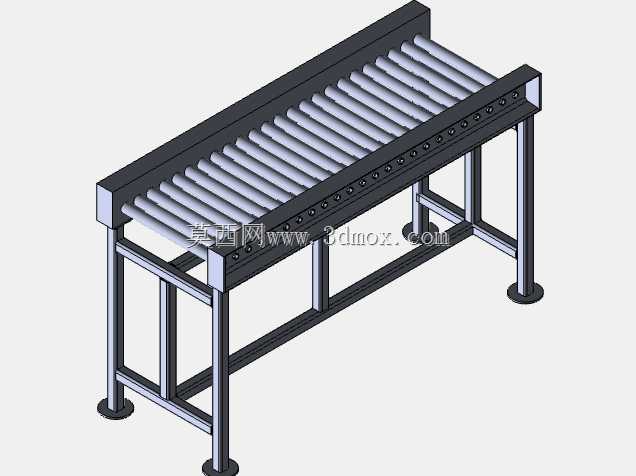

　　这款滚筒输送结构的设计，最初是针对电子组装车间、包装工段、仓储分拣线的平面物料转运需求做的方案，日常可承载箱装零部件、规整包装成品、工装托盘类载荷，替代传统人工逐件搬运的低效模式，能直接对接生产工位的上下料端，也可衔接提升机、分拣设备组成连续物流链路。从结构设计逻辑来看，整体采用型材焊接框架做主体承载，支腿底部配置可调脚杯，可适配车间地面存在的3-15mm高度差，安装时无需额外做地面预埋处理，调整脚杯高度即可保证整线辊面的水平度，避免物料输送过程中出现偏斜、卡滞问题。

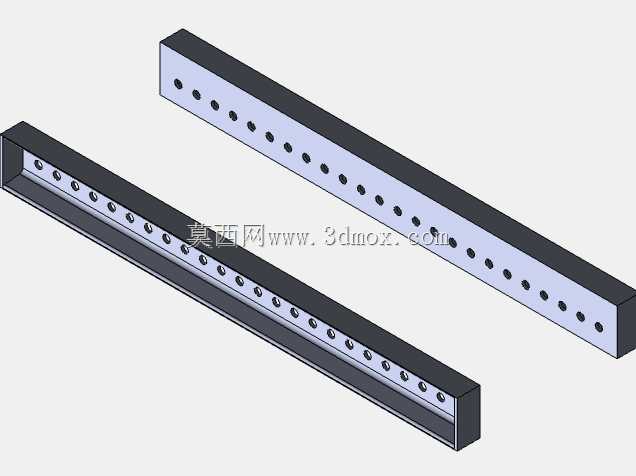

　　辊筒排布间距经过载荷校核，针对常规5kg-30kg的单元化物料，辊筒中心距设置为75mm，保证尺寸最小的周转箱底部也能同时搭接3根以上辊筒，避免物料下陷卡滞；辊筒两端采用冲压轴承座内嵌深沟球轴承的结构，转动阻力小，人工推送物料时仅需施加极小的水平力即可驱动物料移动，也可后续加装链轮、同步带结构改造为动力输送版本，预留的安装孔位已经在框架侧梁上做了预制，无需二次打孔加工。侧梁采用折弯槽钢形式，既保证了整体框架的抗弯强度，也为辊筒轴端提供了安装定位基准，每根辊筒的轴端卡槽都做了统一的位置公差管控，装配后所有辊筒的上母线高度差控制在0.5mm以内，避免物料输送时出现走偏、蹭侧梁的问题。

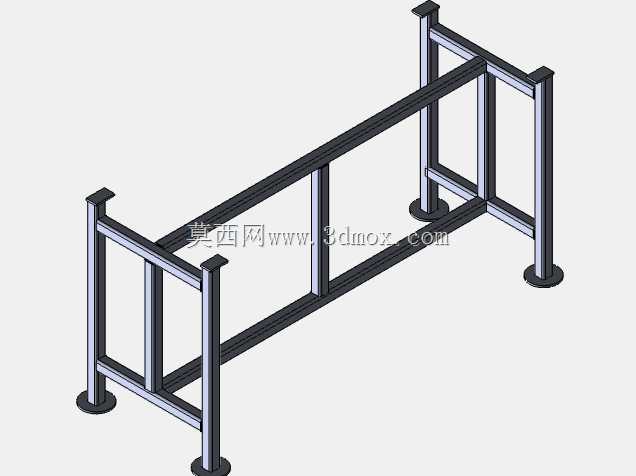

　　框架的横向斜撑采用方管焊接结构，抵消长距离输送时框架的扭转变形，整线长度可根据实际工位布局做模块化拼接，单段标准节长度设置为2000mm，宽度可根据输送物料的最大外廓调整，常规适配400mm-800mm宽度的周转箱或托盘。安装边界方面，支腿的横向跨距为600mm，纵向支腿间距为1000mm，安装时需预留两侧各100mm的维护空间，方便后续更换磨损的辊筒、调整轴承预紧量；设备整体高度可根据对接工位的高度做调整，常规作业面高度设置为750mm，适配人工站立操作的工位需求，若对接自动化设备可调整支腿长度适配不同的接口高度。

　　在实际工况适配中，这款结构可兼容轻工制造、食品包装、电商仓储、汽配加工等多个行业的短距离平面输送需求，无动力版本无需布设电气线路，安装完成即可投入使用，维护成本极低，仅需定期在辊筒轴承位加注润滑脂即可保证长期稳定运行；若改造为动力版本，可在侧梁内侧安装驱动电机与传动组件，实现物料的自动输送，适配自动化产线的无人化转运需求。设计过程中特意将所有型材的规格做了标准化选型，框架主体采用40*40方管与5号槽钢，市场采购便捷，加工时仅需按尺寸切割、焊接、打孔即可完成制作，无需定制特殊截面的型材，大幅降低加工制造成本与交付周期；辊筒采用标准直径50mm的镀锌辊筒，表面做防锈处理，可适配多数常规工业环境的使用需求，若有耐腐蚀需求也可更换为不锈钢材质辊筒，安装接口完全通用。
