法兰连接式手动蝶阀结构设计展示

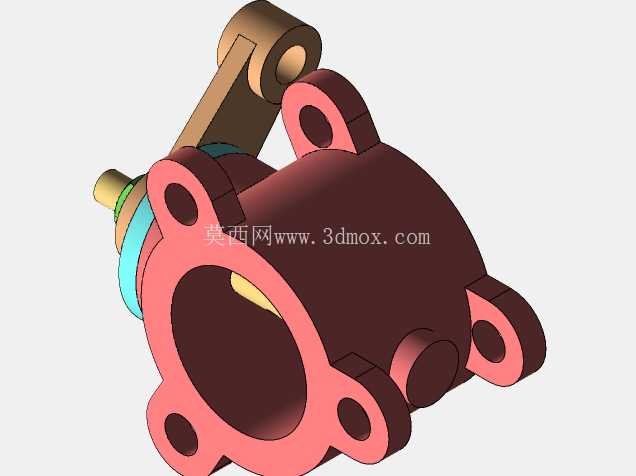

　　在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等多个工业场景中，蝶阀是应用占比极高的管路通断与调节元件，这类元件依靠绕阀杆旋转的蝶板完成开度控制，相比同通径的闸阀、截止阀，结构长度更短、整体重量更轻，安装时占用的管廊空间更小，尤其适合大口径管路的布设场景，能有效降低管路支撑结构的载荷要求。这款蝶阀采用法兰式连接结构，阀体周向均匀布置多个螺栓安装孔，安装时可直接与管路两端的配对法兰通过螺栓紧固，密封面贴合后能承受常规工况下的管路压力，适配多数中低压流体输送场景的安装要求。

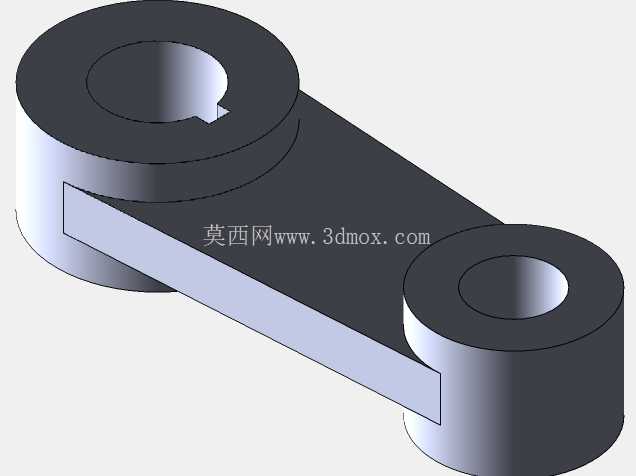

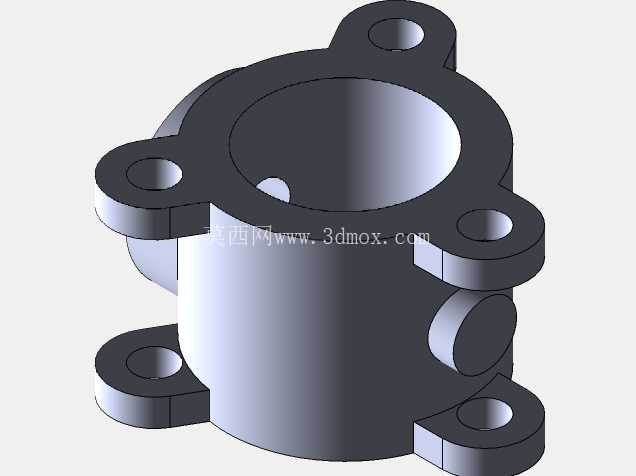

　　从结构设计来看，这款蝶阀的驱动端采用外置摇臂结构，摇臂与阀杆通过刚性连接传递扭矩，操作人员可通过扳动摇臂带动阀杆转动，进而驱动阀体内的蝶板在0到90度范围内旋转，当蝶板平面与管路轴线平行时阀门处于全开状态，流体通过时的流阻极小，压损远小于同通径的截止阀；当蝶板平面与管路轴线垂直时阀门处于全关状态，可实现管路介质的截断；摇臂在不同角度停留时，可对应不同的管路通流面积，实现介质流量的线性调节，满足工艺系统对流量、压力的调控需求。阀体采用近似球形的内腔设计，这种结构能让蝶板在转动过程中与阀体内壁保持均匀的间隙，避免蝶板转动时出现卡滞，同时球形内腔的流体流道更顺滑，能减少介质流经阀门时的湍流现象，降低管路运行时的振动与噪音。

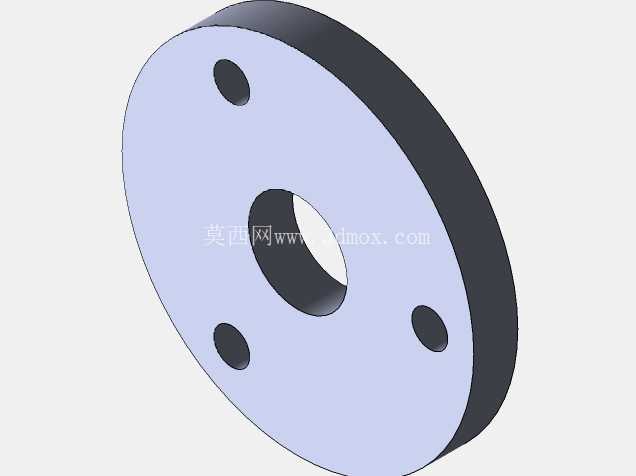

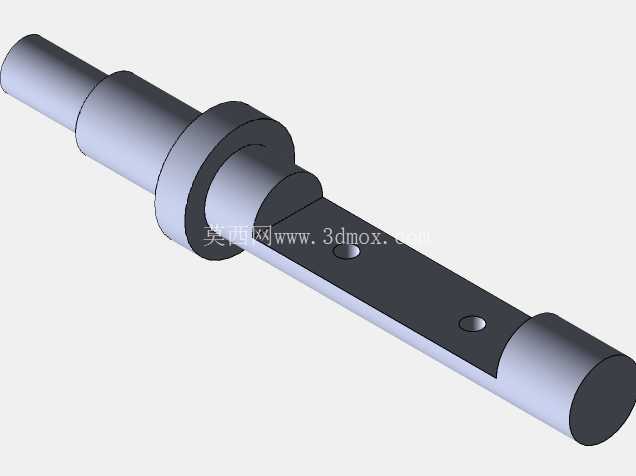

　　阀体两端的法兰密封面采用凸面结构，安装时搭配对应的密封垫片，可保证连接位置的密封可靠性，避免介质外漏。阀杆与阀体的配合位置设置了多级密封结构，能防止介质从阀杆转动间隙处泄漏，同时支撑阀杆的转动，避免蝶板在介质压力作用下出现偏摆，保证蝶板与阀座密封面的贴合精度。从安装边界来看，这款蝶阀的结构长度符合常规法兰蝶阀的尺寸规范，安装时不需要额外调整管路的预留间距，可直接替换同通径、同压力等级的同类型蝶阀，降低设备改造时的管路改造成本。驱动摇臂的转动空间预留充足，安装时不需要在阀门周边预留过大的操作空间，操作人员在管路侧面即可完成阀门的开关与调节操作，适合布设空间紧凑的管廊、设备夹层等场景。

　　在实际工况应用中，这类蝶阀可适配清水、轻度腐蚀性流体、常温气体等多种介质，在暖通系统中可用于循环水支路的通断控制，在给排水系统中可用于主干管路的流量调节，在小型化工工艺管路中可用于辅助管路的介质截断。设计过程中充分考虑了部件的加工工艺性，阀体采用铸件结构，外形规整，拔模斜度设置合理，铸造后不需要过多的精加工即可满足装配要求；蝶板采用流线型设计，既降低了流阻，也减少了介质长期冲刷对蝶板表面的磨损；连接螺栓孔的位置度公差设置合理，能保证安装时与配对法兰的孔位精准对齐，避免出现螺栓无法穿入的问题。阀杆与摇臂的连接采用防松结构，长期操作时不会出现连接松动导致的开关角度偏差，保证阀门开度控制的准确性。整体结构没有冗余的复杂部件，日常维护时仅需要定期检查阀杆密封件的磨损情况，不需要对整体结构进行拆解，维护成本较低，适合长期连续运行的管路系统使用。
