液压系统用长柄式阀门操作手柄结构

在液压站、流体输送管路的现场操作场景里，手动阀门的操作手柄是操作人员和阀体内启闭件直接传递力矩的核心零件，这个长柄式的阀门操作结构，就是针对需要较大操作力矩、操作空间有一定限制的中低压液压阀、工业管路截止阀设计的手动操作部件。从实际使用场景来看，这类手柄常配套在管式液压截止阀、小型球阀的阀杆端部，在设备调试、应急切断、支路流量调节的工况下，操作人员不需要借助额外加力杆，单手握持手柄端部就能完成阀门的启闭动作，相比短柄手轮，长力臂的结构能大幅降低操作时需要施加的手部力量，在戴劳保手套操作的场景下也能保证足够的握持摩擦力，不会出现打滑脱手的情况。

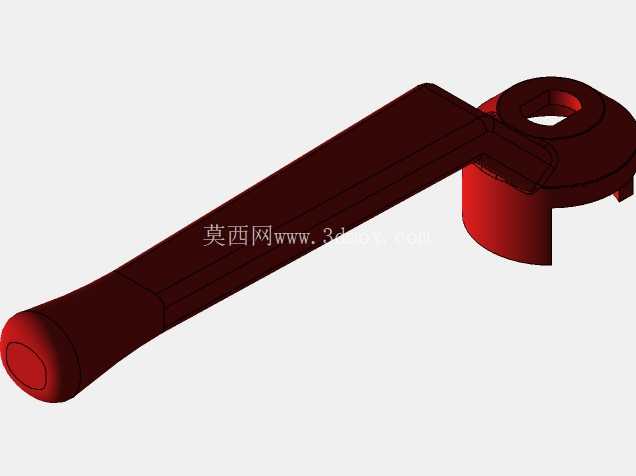

从结构设计的逻辑来看，这个手柄的安装端采用带中心通孔的套式结构，通孔的截面和配套阀杆的扁方结构完全匹配，安装时直接将手柄套入阀杆端部，靠侧面的紧定螺钉或者端盖压合就能完成固定，不需要额外设计复杂的连接结构，安装和后期更换的效率很高，现场维护时不需要拆解阀体就能快速替换磨损的手柄。手柄的握持段做了渐变的圆弧收窄设计，靠近安装座的位置杆身截面更宽，能承受更大的扭转力矩，避免大力操作时杆身出现弯曲变形，靠近末端的位置做了圆弧膨大的挡边结构，操作人员握持施力时手部不会从手柄末端滑脱，杆身表面的平直过渡面也能在批量加工时直接通过模锻或者铣削一次成型，减少后续的打磨工序，降低加工成本。

从安装边界的尺寸逻辑来看，手柄的力臂长度是按照配套阀门的额定操作力矩核算的，常规配套通径10到25毫米的中低压液压阀时，手柄长度控制在120到180毫米之间，既保证操作时的力矩足够，又不会因为力臂过长导致操作时碰到周边的管路或者其他阀件，安装座的外径比阀杆安装位的直径大15到20毫米，能给紧定螺钉留出足够的安装空间，同时在手柄扳动到极限位置时，安装座的边缘不会和阀体表面发生干涉。手柄的扳动角度范围和阀体内部的启闭行程完全匹配，常规90度回转的球阀配套时，手柄从水平到垂直的扳动行程刚好对应阀门从全开到全关的位置，操作人员不需要额外观察阀位指示，通过手柄的朝向就能快速判断阀门的开关状态，在光线不好的设备夹层、地下管廊场景下，这种直观的阀位反馈能大幅降低误操作的概率。

从实际使用的可靠性角度出发，这个手柄的整体结构没有多余的薄壁或者尖角结构，所有的棱边都做了倒钝处理，日常操作时不会划伤操作人员的手部，材料选用常用的45号钢或者压铸铝合金就能满足强度要求，表面做喷塑或者氧化处理后，在车间有少量油污、水汽的环境下也不会轻易出现锈蚀，长期使用不会因为表面锈蚀导致握持打滑。和传统的冲压式薄板手柄相比，这个实体结构的手柄抗扭强度更高，在阀门出现卡涩、需要较大力矩扳动的时候，不会出现手柄弯折、断裂的情况，能适应工业现场相对粗放的操作环境，不需要频繁更换易损的操作件。在三维建模的过程中，这个手柄的结构可以通过拉伸、倒圆角、切除的基础特征完成，不需要复杂的曲面建模，设计时只需要核对阀杆的连接尺寸、扳动行程的干涉边界，就能快速适配不同通径、不同压力等级的手动阀门，通用性很强，只需要调整安装孔的尺寸和手柄的长度，就能匹配不同规格的阀件，不需要重新做整体的结构设计，能大幅缩短阀门产品的设计周期。
