液体管路用三通式流量调节控制阀结构

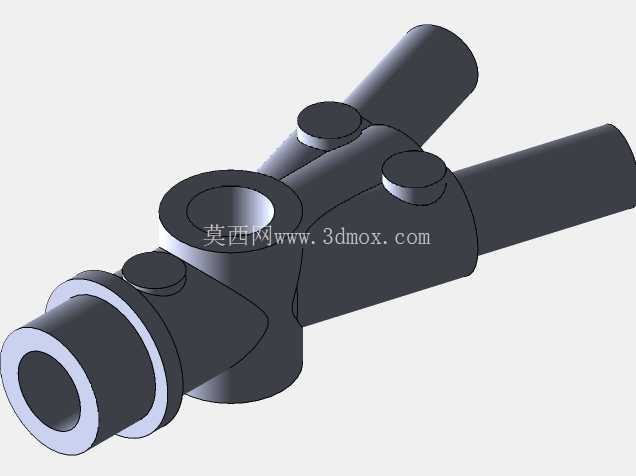

　　在民用供水、化工流体输送、暖通循环系统、小型液压回路等诸多需要管控介质通断与流量大小的场景里，这类三通式流量控制阀是管路系统里十分常见的基础控制元件，它不需要额外搭配复杂的执行组件，仅靠阀体内部的阀芯转动或者升降，就能改变介质流经的通流截面积，实现对管路内液体流量的精准调控，部分同结构的阀件还能同时实现两路介质的合流或者分流切换，适配不同管路的布局需求。从结构设计逻辑来看，这款阀件采用了对称式的三通布局，三个外接接口分别对应不同的管路走向，接口处做了阶梯式的凸缘结构，既可以适配卡套式的快速管路连接，也能配合密封圈实现螺纹或者法兰对接的密封需求，避免高压工况下出现介质渗漏的问题。

　　阀体主体的中腔位置预留了阀芯安装的同轴孔位，顶部的圆形凸台是阀杆的穿出位置，周边分布的几个小型凸台结构，一方面是作为铸造或者机加工过程中的工艺定位基准，另一方面也可以作为阀盖安装的螺丝固定位，保证阀腔内部的承压能力满足常规低压流体输送的要求。在实际选型安装过程中，需要重点关注三个接口的中心距尺寸，以及阀体整体的安装边界：阀体横向的两个接口处于同一轴线上，第三个接口垂直于横向轴线向上布置，安装时需要预留足够的操作空间来调整顶部的调节部件，避免和周边的管路支架、其他阀件产生干涉。

　　阀件内部的流道做了圆弧过渡处理，没有直角式的流道突变，能够大幅降低介质流经阀腔时的局部阻力损失，减少管路系统的泵送能耗，同时也能避免介质内的固体杂质在流道拐角处沉积，长期使用也不容易出现流道堵塞的问题。从建模的细节处理来看，这款阀件的所有外轮廓都做了合理的铸造圆角，没有尖锐的棱角结构，既符合实际金属铸件的生产工艺要求，也能避免安装过程中尖锐边角划伤操作人员。阀体壁厚的设计按照常规1.6MPa公称压力的工况做了等强度校核，不同位置的壁厚根据承压方向的应力分布做了差异化处理，既不会因为壁厚过大造成材料浪费、增加阀件整体重量，也不会因为壁厚不足导致承压时出现阀体变形甚至开裂的问题。在实际应用场景里，这类阀件常被安装在管路的分支节点位置，比如暖通系统里的地暖支路分水器前端，用来调整不同支路的热水流量，实现各个区域的温度均衡；在小型化工实验装置里，它可以用来精准控制反应原料的进料速度，保证反应过程的参数稳定；在民用净水设备的管路里，它也能作为废水比的调节元件，控制纯水和废水的排放比例。设计这类阀件的三维模型时，需要重点保证各个接口的同轴度公差，以及阀杆安装孔和内部流道的位置度要求，否则实际加工装配后很容易出现阀芯卡滞、调节力矩过大或者密封失效的问题。

　　模型里的各个安装凸台的位置和尺寸都对应标准的紧固件规格，不需要二次修改就能直接导出工程图用于生产加工，也可以导入流体仿真软件，对不同开度下的流场分布、压力损失、流量特性做仿真分析，优化阀芯的型线设计，让阀件的流量调节线性度更好，在小开度工况下也不会出现流量突变的问题，提升调节过程的操控手感。对于设备选型的工程师来说，拿到这个三维模型可以直接导入到整体的管路装配体里，提前做管路的干涉检查，模拟阀件在不同开度下的操作空间是否充足，避免现场安装时才发现布局冲突，减少现场施工的整改工作量。
