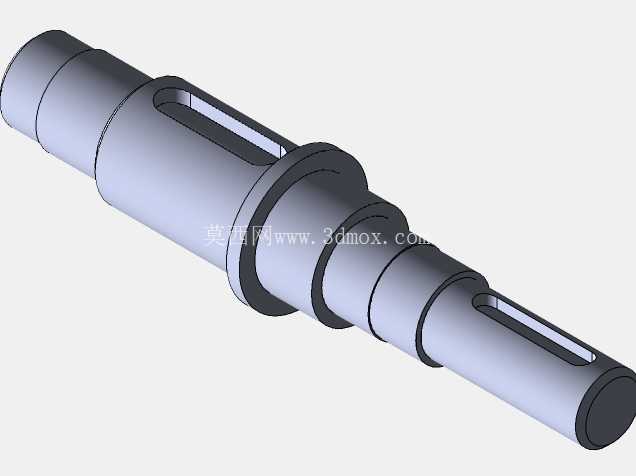

带键槽阶梯式传动轴旋转构件

这类带键槽的阶梯轴构件，是旋转传动系统里的核心受力零件，日常在中小型传动设备、通讯类机电装置的动力传递环节都能见到它的身影，主要作用是承接动力输入端的扭矩，通过轴身的阶梯定位结构固定轴承、传动轮等配套零件，再将旋转动力稳定传递到输出端的执行部件上。从实际使用场景来看，这类轴件常应用在对传动精度有一定要求、载荷不算极端的通讯设备内部传动结构，也可适配小型输送装置、台式机电设备的动力传输单元，工作过程中主要承受扭转力矩，部分安装位置也会承担一定的弯曲载荷，因此结构设计上的合理性直接影响整套传动机构的运行稳定性与使用寿命。

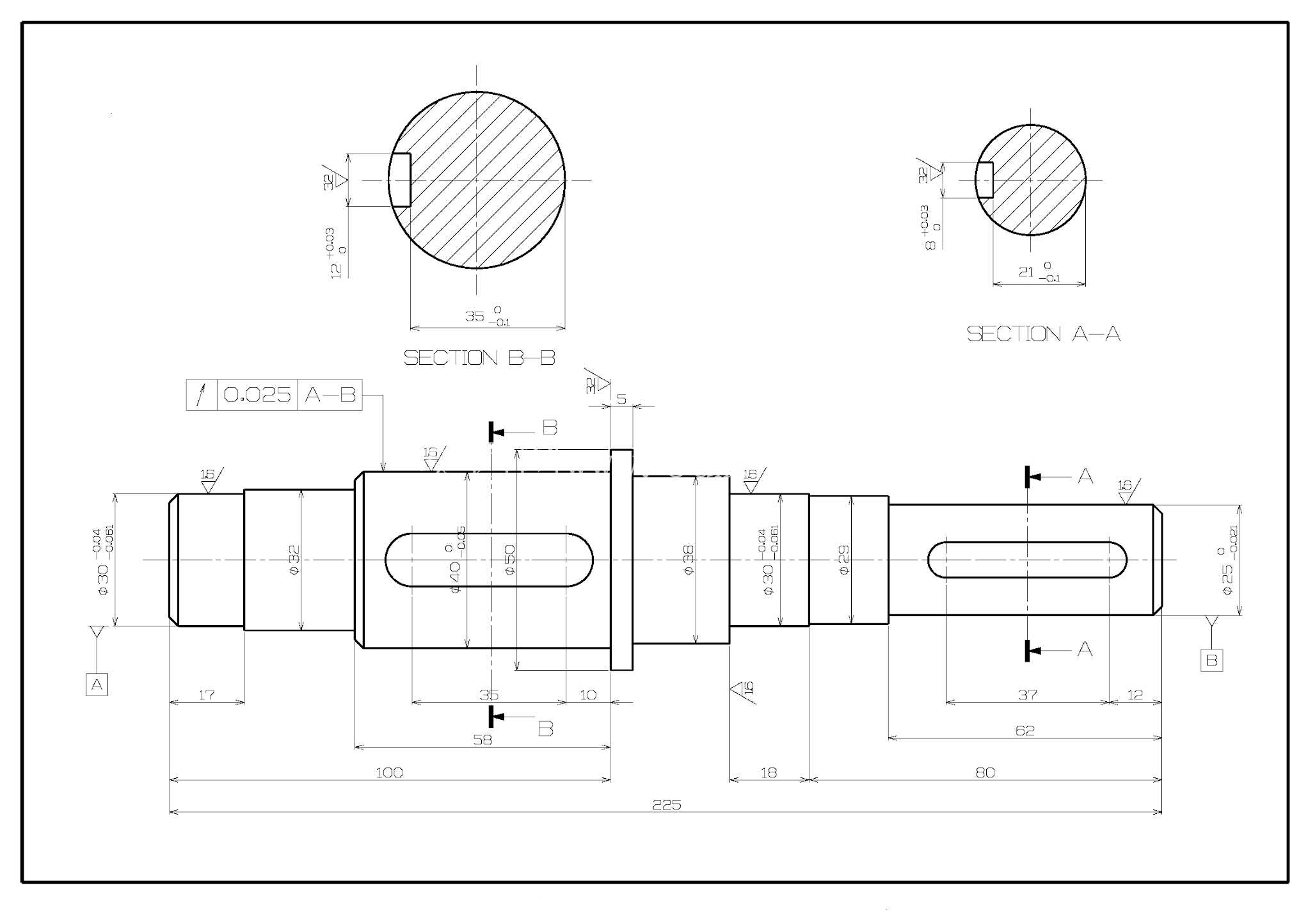

设计这类轴件的时候，首先要明确整套传动链的载荷参数，根据传递扭矩的大小核算轴身各段的直径尺寸，避免轴径过小导致运行中出现扭转变形，也不会因为轴径过大造成材料浪费与设备整体重量冗余。轴身的阶梯结构并不是随意设置的变径，每一段轴肩都承担着定位功能：靠近两端的轴段用来安装深沟球轴承这类支撑件，轴肩的高度要匹配轴承内圈的定位尺寸，既不能过高导致轴承拆卸困难，也不能过低造成轴承定位失效出现轴向窜动；中间直径更大的轴段，一般用来安装齿轮、带轮或者联轴器这类传动零件，对应的轴段长度要比配套传动零件的轮毂宽度略小0.5到1毫米，保证传动零件锁紧之后不会出现轴向松动。

轴身上开设的键槽是扭矩传递的关键结构，设计时要根据对应轴段的直径选取匹配的平键规格，键槽的深度要严格遵循机械设计标准，过浅会导致平键装配后突出量过大，传动过程中容易出现键体压溃、打滑的问题，过深则会削弱轴身的结构强度，在交变载荷作用下键槽位置容易出现应力集中引发的疲劳断裂。键槽的位置要统一设置在轴的同一母线上，这样在后续铣削加工时可以一次装夹完成所有键槽的加工，减少装夹找正的时间，也能更好保证各键槽的位置度公差，避免装配时传动零件出现周向错位。

从安装边界来看，这类轴件的总长度要匹配设备内部传动腔的安装空间，两端轴头的伸出长度要根据端盖密封件、外接联轴器的安装尺寸确定，不能出现伸出过长导致与周边结构件干涉，也不能过短造成外接零件无法可靠固定。轴身各段的同轴度公差需要控制在合理范围内，尤其是安装轴承的两个支撑轴段，同轴度误差过大会导致轴承运行时出现偏磨，不仅会增大传动过程中的噪音，还会大幅缩短轴承的使用寿命，严重时甚至会出现轴件运转卡滞的问题。轴的两端要加工出合适的倒角，既方便装配时轴承、传动轮的顺利导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者损坏配套零件的密封件。

实际建模过程中，这类轴件最适合通过旋转特征生成基础基体，先绘制包含所有阶梯直径、轴肩过渡圆角的半截面轮廓，绕中心轴线旋转一周就能得到轴的基础外形，之后再通过拉伸切除特征加工各段的键槽，最后对轴肩位置添加符合工艺要求的过渡圆角，对两端轴头添加装配倒角。需要注意的是轴肩位置的过渡圆角不能省略，直角过渡的轴肩在载荷作用下会产生严重的应力集中，是轴类零件最容易出现断裂失效的位置，圆角半径的大小要根据相邻轴段的直径差确定，在不影响配套零件装配定位的前提下，尽量选取稍大的圆角半径来降低应力集中系数。另外键槽的端部要设置标准的退刀槽结构，匹配铣刀加工的工艺要求，避免加工时出现欠切或者刀具碰撞的问题。

在实际选型应用时，还要结合工作环境的要求确定轴件的表面处理方式，普通工况下做常规的调质处理就能满足强度要求，若应用在有腐蚀风险的环境中，还需要在轴的表面做防锈镀层处理，安装密封件的轴段要提高表面光洁度，减少密封件的磨损速度，延长密封结构的使用寿命。这类轴件的结构看似简单，但每一处尺寸细节都和实际装配、运行可靠性直接相关，设计时不能只关注理论强度计算，还要充分结合加工工艺、装配流程、后期维护的实际需求，才能做出真正适配工况的合格零件。
