带侧支法兰安装式90度管道弯头

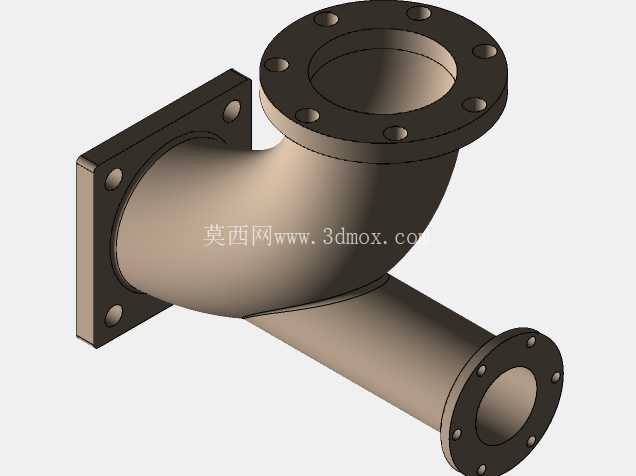

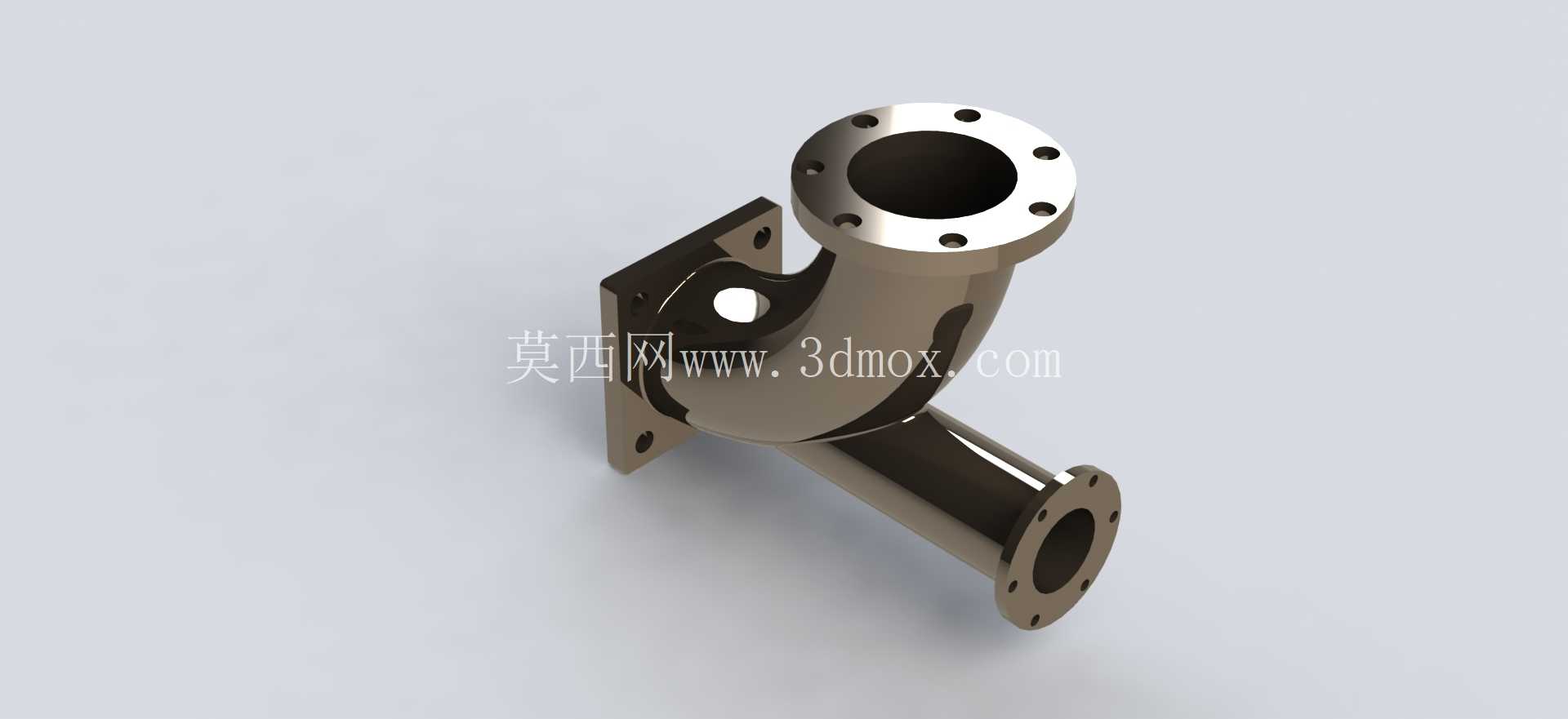

　　在工业管路布设场景中，这类带侧支的90度法兰弯头常出现在需要同时完成管路转向、支路引出以及刚性固定的管路段，比如化工流体输送的立管转水平管同时接取样支路、暖通系统的主管道转向同时接旁通泄压管路、小型液压站的出油管路转向同时接压力检测支路等场景，相比普通无支口的弯头，它能省去额外加装三通的工序，减少管路密封点数量，降低流体泄漏风险。从结构设计来看，主体弯管段采用90度平滑圆弧过渡，弯曲半径按照管路流体阻力优化取值，避免直角转弯造成的流体压损骤增，也能减少含颗粒流体输送时的管壁冲蚀磨损。

　　主通路的两个连接端均采用带螺栓孔的法兰结构，法兰端面的密封面平整度、螺栓孔的位置度都按照管路连接的通用公差设计，能和同公称通径的标准法兰直接配对安装，不需要额外加工适配。侧支管路从弯管的圆弧外侧引出，引出位置避开了弯管内侧的流体紊流区，减少支路接入时对主通路流态的干扰，侧支端口同样采用法兰连接结构，方便对接支路的阀门、仪表或者次级管路。安装固定方面，弯头侧方集成了一体式的方形安装支架，支架上开有两个安装固定孔，孔位间距适配常见的管路安装基座、设备侧壁的安装螺孔间距，安装时可以先通过支架将弯头整体固定在安装基面，再进行两端法兰的螺栓紧固，能避免管路安装过程中弯头移位，也能在后续管路运行时承受管路的振动载荷、流体冲击载荷，减少法兰连接处的受力，降低密封失效概率。

　　设计过程中，各段管路的壁厚按照对应公称压力下的管壁厚度要求取值，法兰的厚度、螺栓孔直径、密封面宽度都匹配对应压力等级的法兰标准，弯管和法兰、支架的连接位置做了圆弧过渡处理，减少应力集中，避免管路在压力波动、振动工况下出现焊缝开裂或者结构断裂。实际安装时需要注意，主通路两端的法兰对接要保证同轴度，螺栓紧固要按照对角顺序分次拧紧，避免法兰偏斜造成密封垫压偏泄漏；侧支法兰连接时要根据支路的功能选择对应的密封垫片，如果是接压力仪表需要额外加装缓冲弯管的话，要预留足够的安装空间，侧方支架固定时要保证安装基面的平面度，避免支架强行紧固造成弯管段产生附加内应力，长期运行下出现变形。

　　这类弯头在实际使用中，相比采用标准弯头加三通加固定支架的组合方案，整体结构更紧凑，安装空间占用更小，预装工序更少，适合在安装空间局促、管路集成度要求高的设备内部使用，比如小型集成式流体处理设备、车载移动泵站、紧凑型液压动力单元内部的管路布设，能有效压缩管路系统的整体体积，减少装配工时。流道设计上，内壁做了等径平滑处理，主通路和侧支的交汇处做了导流圆弧，避免流体在交汇处形成涡流区，减少流体输送过程中的能量损耗，也能避免流体中的杂质在涡流区沉积，造成管路堵塞，尤其适合输送含有少量固体颗粒的流体、高粘度流体的管路场景。
