L型带座铰接支撑连接结构件

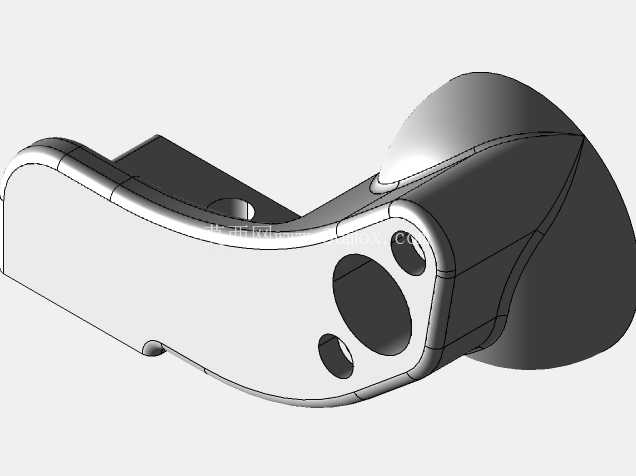

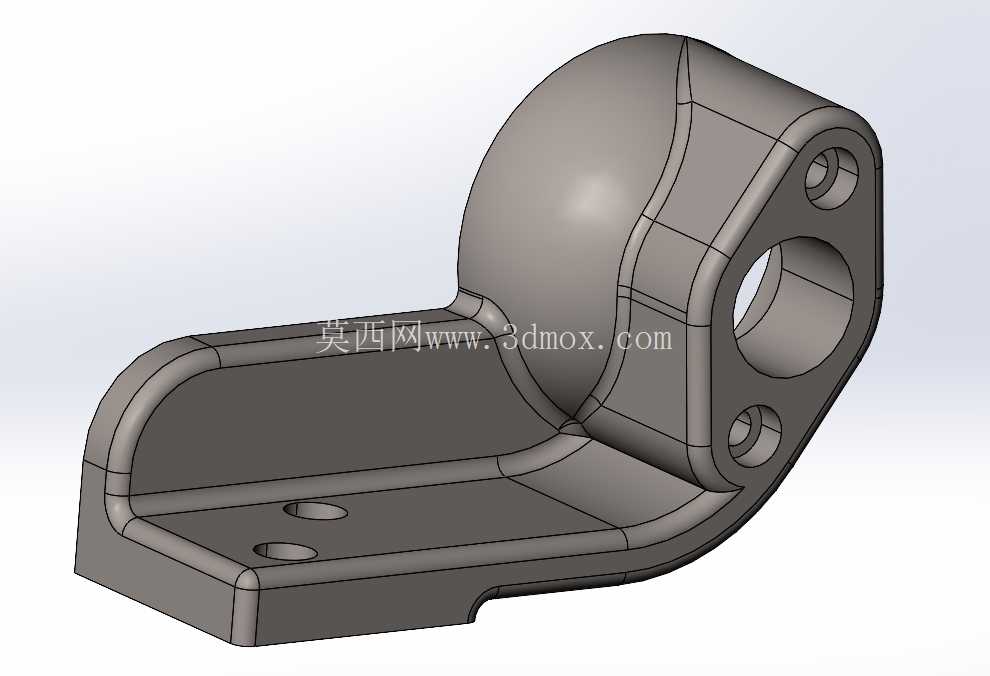

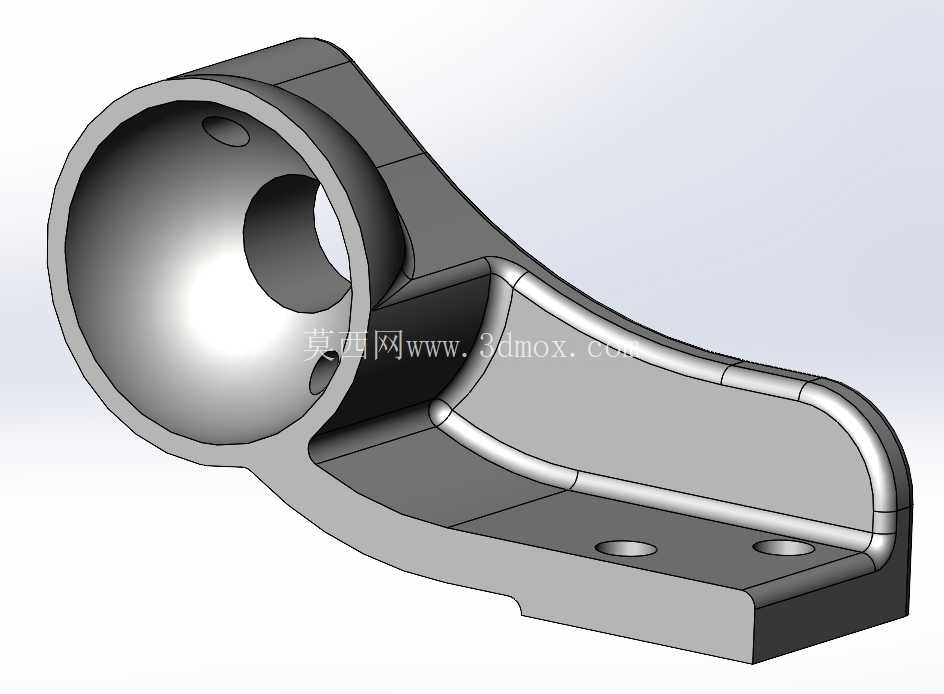

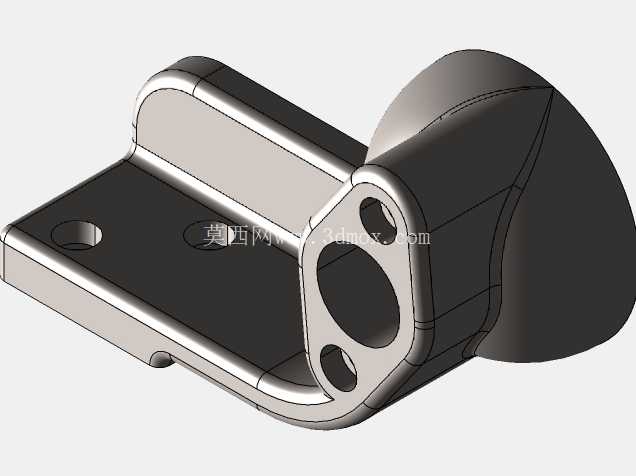

这类L型带铰接座的支撑连接构件，在轻工输送设备、小型工装夹具、通讯设备安装支架场景中应用十分广泛，核心作用是实现两个不同方向部件的铰接联动与刚性支撑，同时兼顾安装面的固定需求。从结构功能来看，构件下部为平直安装底板，底板上开设两个同轴沉头安装孔，用于穿设螺栓将整个构件固定在设备基座或安装平面上，沉孔设计可保证螺栓头完全沉入板面，不会突出平面干涉后续装配的其他部件，底板边缘做了圆角过渡处理，既避免锐边造成装配划伤，也能减少应力集中，提升构件长期受载下的结构强度。上部为带通孔的铰接筒结构，筒身中心的大直径通孔用于穿设铰接轴或销轴，实现与摆动类部件的转动连接，筒身端面上还分布两个小直径定位孔，用于安装端盖或者限位销，对铰接轴的轴向窜动进行限制，避免铰接部件工作过程中出现松脱偏移。

从设计思路层面分析，该构件采用一体化铸造成型后做机加工的工艺路线，主体壁厚保持均匀，过渡位置采用大圆角衔接，既可以避免铸造过程中出现缩孔、冷隔等缺陷，也能让载荷传递路径更顺畅，当铰接部位承受径向载荷时，力可以通过筒身与底板连接的加强弧面均匀分散到底板整个安装面，不会在连接拐角处出现应力集中断裂的问题。构件的安装边界需要重点关注，底板的两个安装孔中心距需与基座上的预装螺纹孔中心距严格匹配，公差控制在±0.1mm范围内，才能保证安装时螺栓顺利穿入，不会出现强行装配导致的构件变形；上部铰接筒的中心轴线与底板安装平面的平行度公差需控制在0.05mm以内，否则铰接轴穿入后会出现卡滞，导致摆动部件转动不畅，磨损加剧。

实际应用中，这类构件常作为小型摆动机构的根部支撑座，比如通讯设备的天线角度调节支架、小型输送线的挡料板摆动支座、工装夹具的压紧臂铰接座，工作时主要承受铰接部件传递的径向载荷与小幅倾覆力矩，因此设计时对筒身与底板连接的过渡部位做了加厚处理，相比等壁厚的直角连接结构，该弧形过渡结构的抗倾覆能力可提升40%左右，同时不会过多增加构件整体重量。构件的铰接孔内表面需要做精镗加工，表面粗糙度达到Ra1.6才能满足与铰接轴的配合要求，保证转动灵活的同时不会出现过大的配合间隙，避免摆动过程中产生异响与晃动。底板安装面需要做铣平处理，平面度公差控制在0.03mm以内，保证安装后构件与基座贴合紧密，不会出现安装倾斜导致的铰接轴轴线偏移。在装配场景中，这类构件安装时需要先将底板与基座贴合，穿入固定螺栓后按照对角顺序逐步拧紧，避免单侧拧紧导致底板变形，铰接孔内需要提前涂抹润滑脂，减少铰接轴转动时的磨损，延长构件使用寿命。针对不同的载荷场景，还可以通过调整筒身壁厚、安装孔直径、铰接孔直径来适配不同的载荷等级，不需要大幅改动整体外形结构，具备较强的通用性。
