48.3mm管径游乐设施铰接连接头

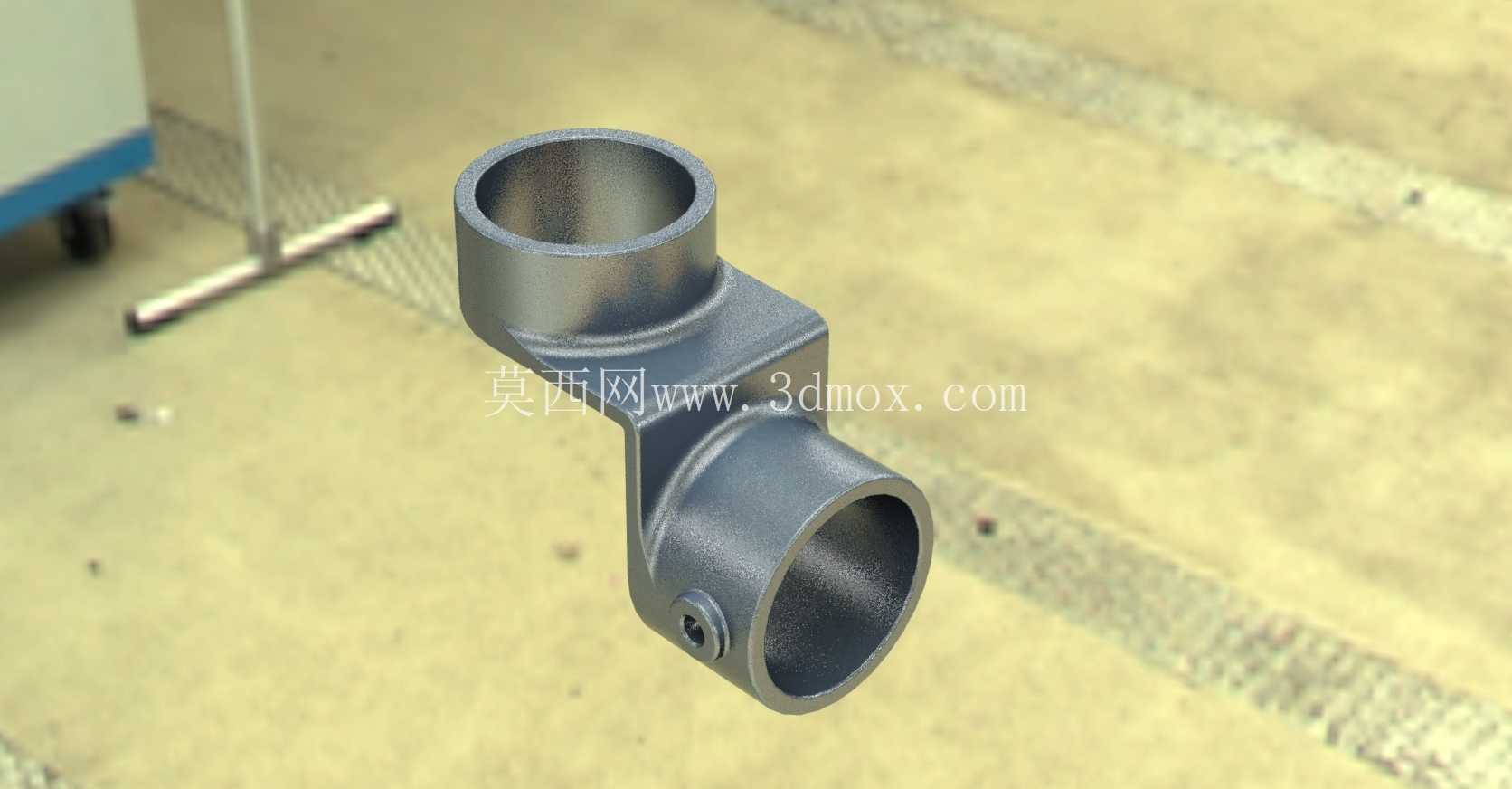

　　这款适配48.3mm管径的铰接连接头，主要应用于户外无动力游乐设施的框架搭建场景，常见于组合攀爬架、秋千支架、体能训练设施的管材衔接位置，用来实现两根圆管之间的角度可调连接，满足游乐设施不同倾斜角度的框架搭建需求，替代传统焊接固定的连接方式，降低现场安装的作业难度，同时方便后期设施的维护与角度调整。从结构设计来看，整体采用一体铸造成型后做机加工的工艺路线，两个平行布置的圆筒形夹持端分别对应两根待连接的圆管，其中一个筒体侧面预留了紧定螺钉安装孔，安装时将管材插入筒体内部后，拧紧紧定螺钉即可实现管材与接头的轴向固定，无需在管材上额外加工焊接坡口或者钻孔，适配常规的48.3mm外径标准焊接钢管、镀锌钢管，这类管材也是户外游乐设施框架最常用的基材，采购与加工成本较低，通用性强。

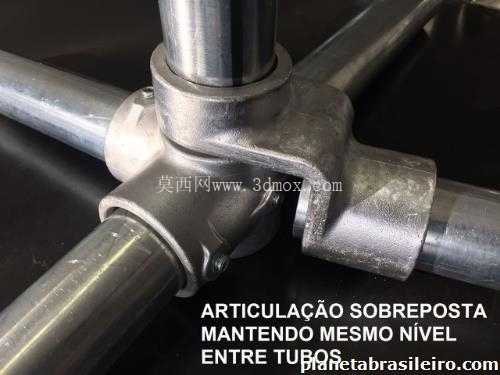

　　两个筒体之间通过一体成型的连接臂实现刚性衔接，连接臂的过渡位置做了圆角处理，避免应力集中导致的接头断裂问题，毕竟游乐设施使用过程中会承受反复的动态载荷，尤其是儿童攀爬、晃动时产生的交变冲击力，对接头的结构强度有较高要求，圆角过渡的设计可以分散应力传递路径，降低连接位置的疲劳失效风险。从安装边界来看，两个筒体的轴线呈垂直错位布置，安装时可以根据实际搭建需求调整管材插入筒体的深度，配合紧定螺钉的锁紧力实现不同悬挑长度的固定，接头整体的外轮廓没有尖锐棱角，所有外露边缘都做了倒钝处理，符合游乐设施的安全设计规范，避免使用过程中刮蹭磕碰造成的伤害。

　　在实际选型应用中，这类铰接接头需要匹配对应管径的管材使用，安装前需要确认管材的外径公差控制在±0.3mm以内，保证管材插入筒体后不会出现过大的间隙，避免紧定螺钉锁紧后出现管材晃动的问题；紧定螺钉选用内六角凹端紧定螺钉，锁紧时凹端可以嵌入管材表面形成足够的抱紧力，防止管材受轴向力时从接头中滑脱。相比传统的焊接连接方式，这种装配式的铰接接头不需要现场动火作业，安装不受场地供电、防火条件的限制，普通作业人员使用内六角扳手即可完成安装，大幅提升游乐设施的现场搭建效率，同时后期如果需要调整设施结构或者更换损坏的管材，只需要拧松紧定螺钉即可拆卸，不会破坏其他完好的构件，降低维护成本。

　　接头的表面处理可以根据使用场景选择喷塑、镀锌或者烤漆工艺，适配户外使用的防腐蚀需求，应对户外日晒雨淋的使用环境，延长构件的使用寿命。在三维建模过程中，需要重点控制两个筒体的同轴度公差、内孔的尺寸公差，以及紧定螺钉孔的位置精度，保证加工完成后的接头可以顺利与标准管材适配，连接臂的壁厚需要根据载荷计算结果设定，通常不小于5mm，保证足够的结构强度，同时避免整体重量过大增加管材的载荷负担。这类连接头除了游乐设施场景外，也可以应用于模块化脚手架、临时展架、户外休闲家具的框架搭建，只要是采用48.3mm标准圆管做框架主体、需要实现角度连接的场景，都可以选用这款接头做衔接构件，通用性较强。
