汽车冲压线用纤维素褶式过滤滤芯结构

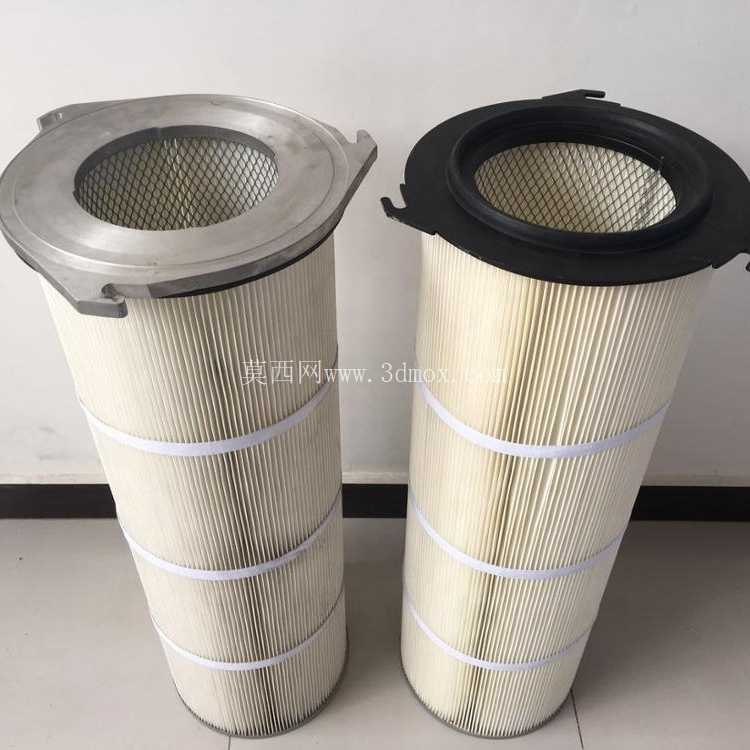

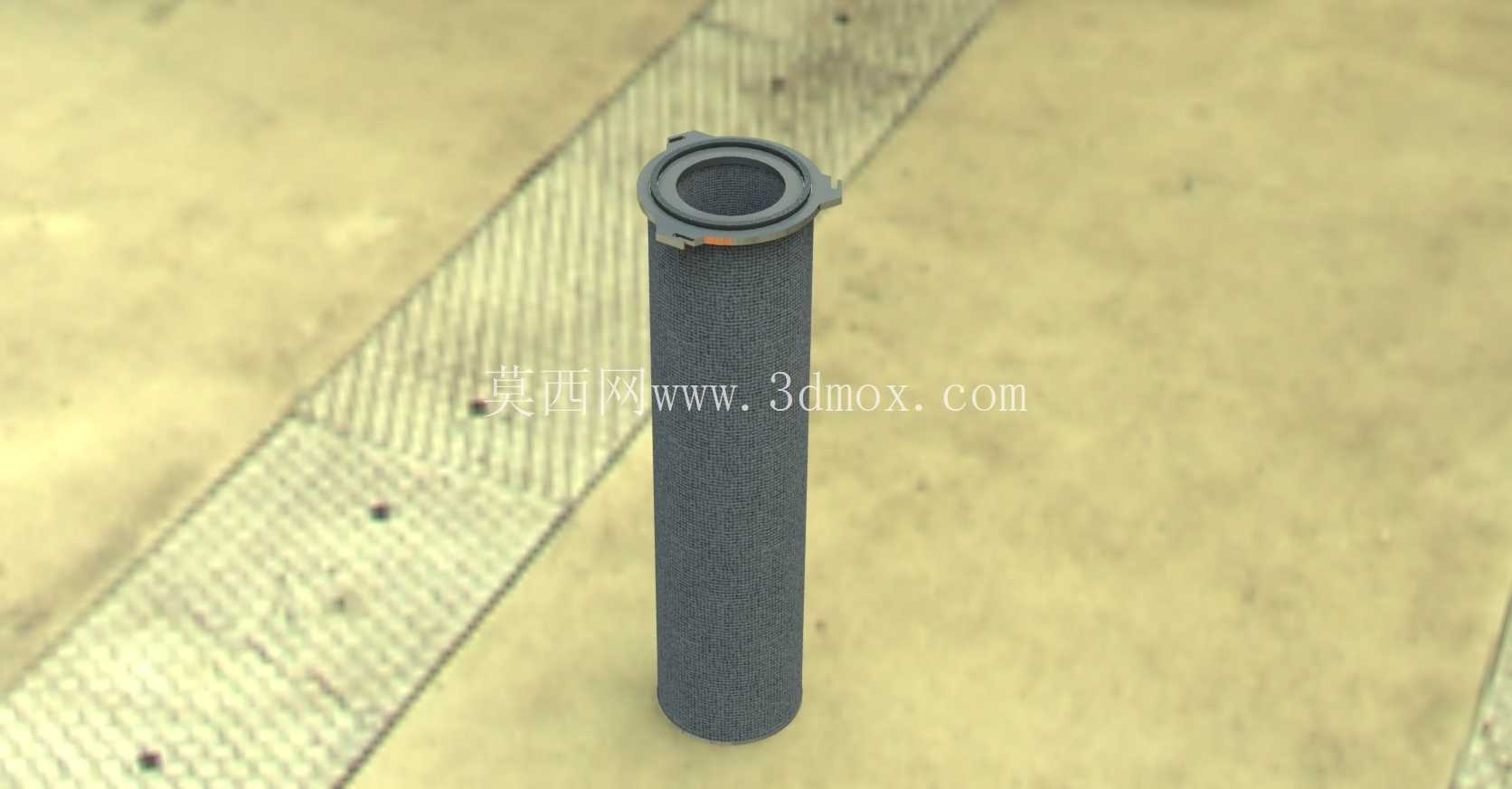

在汽车冲压生产车间的工艺流体循环系统里，这类长筒型纤维素褶式滤芯是保障冲压润滑液、清洗液洁净度的核心易耗元件，直接影响冲压件表面质量与模具刃口使用寿命。冲压生产过程中，钢板开卷、落料、拉延、修边各工序会持续产生金属微屑、氧化皮粉尘、润滑油高温碳化杂质，若这些杂质随工艺流体重新喷洒到模具型面与板材表面，轻则在冲压件表面留下压痕、拉伤缺陷，重则加速模具刃口磨损、拉伤凸凹模配合面，大幅提升模具维护频次与生产成本，因此过滤元件的选型与结构设计直接关联整条冲压线的生产稳定性。这款滤芯采用三褶组160折的纤维素滤材排布设计，整体外径适配常规冲压线过滤站的标准滤筒安装仓，总长度1320mm、有效过滤段直径320mm，安装端采用带定位卡扣的快装法兰结构，无需额外紧固件即可卡入过滤筒的安装座，端盖处的密封胶圈与安装座贴合后可完全隔断未过滤流体的旁通路径，避免短路流影响过滤精度。滤材选用的纤维素材质相比普通化纤滤材，对冲压工艺流体中的极性油污、金属微粉的吸附截留能力更强，160折的褶式结构在有限的筒身空间内将有效过滤面积提升了近6倍，在保证过滤精度的前提下大幅降低流体通过时的压损，避免过滤泵组长时间高负载运行带来的能耗与寿命损耗。设计过程中需要重点平衡几个核心边界：首先是褶高与褶间距的匹配，若褶间距过小，滤材截留的杂质会快速堵塞褶间缝隙，缩短滤芯在线使用寿命；若褶间距过大则无法充分利用筒内空间，有效过滤面积不足会导致初始压损过高。其次是端盖与滤材的粘接强度，冲压线过滤系统的流体工作温度通常在40-60摄氏度区间，且存在一定的脉冲压力波动，粘接层需要耐受长期的温度变化与流体冲刷，避免滤材与端盖脱开导致过滤失效。另外滤芯的中心支撑骨架采用冲孔薄壁金属结构，既可以承受流体由外向内过滤时产生的径向压力，避免长筒型滤材在压损升高时出现吸瘪变形，又不会过度占用滤材的有效通流面积。在实际安装适配时，需要确认安装座的卡扣槽位与滤芯端盖的凸耳位置对应，推入后旋转到位即可完成密封，更换时反向旋转即可抽出，无需专用工具，可大幅缩短生产线停机维护的时间。这类滤芯除了应用在汽车冲压线的工艺流体过滤场景，也可适配同规格的工业循环水、切削液过滤系统，其尺寸边界完全匹配行业通用的立式过滤筒安装仓，无需对现有过滤站进行结构改造即可直接替换使用。滤材的褶皱排布采用等距热熔筋分隔，每间隔一定距离就有热熔粘接点将相邻褶层固定，避免流体高速冲刷时褶层倒伏、贴靠，保证整个滤筒圆周方向的通流均匀性，不会出现局部区域流量过大提前堵塞的问题。端盖的卡扣结构设计有定位防呆凸点，安装时只有对位正确才能完全卡入，可避免现场更换时安装不到位导致的旁通泄漏问题。从三维建模的角度来看，这类滤芯的建模重点在于褶式滤材的参数化展开，需要先根据有效过滤面积计算单褶的展开长度、折边圆角，再通过圆周阵列生成整体滤材结构，同时要验证褶层之间在装配状态下不存在干涉，端盖的粘接槽深度要匹配滤材的端部厚度，保证粘接胶层有足够的填充空间实现密封固定。中心支撑骨架的冲孔排布需要做通流面积校核，保证骨架的开孔率不影响整体通流能力，同时骨架的径向刚度要满足最大压损工况下的强度要求，不会出现塑性变形。在实际生产选型中，这类长筒滤芯的纳污量相比同直径的短滤芯提升明显，可延长单支滤芯的在线更换周期，减少现场维护工作量，尤其适合大批量连续生产的汽车冲压车间使用，能够有效降低过滤系统的综合运维成本。
