集成式液压动力供油单元结构设计

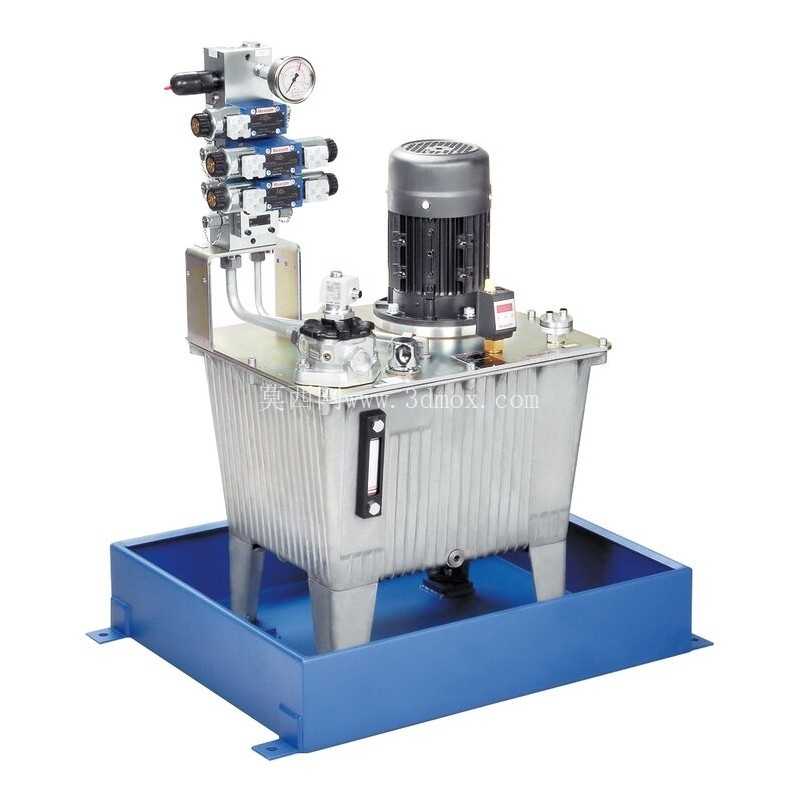

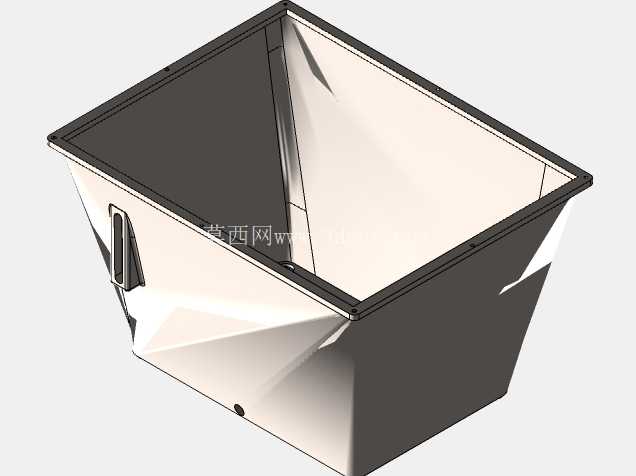

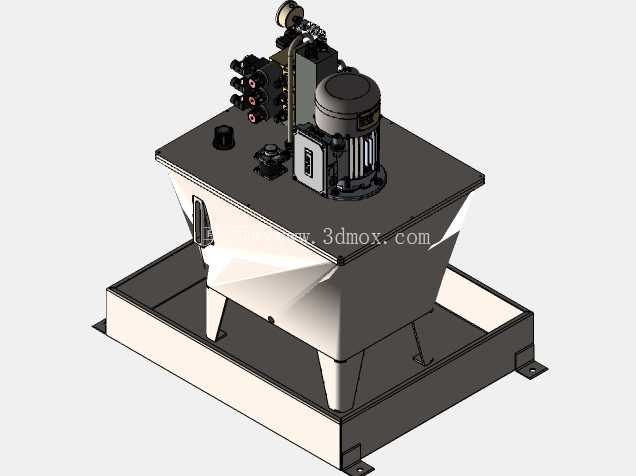

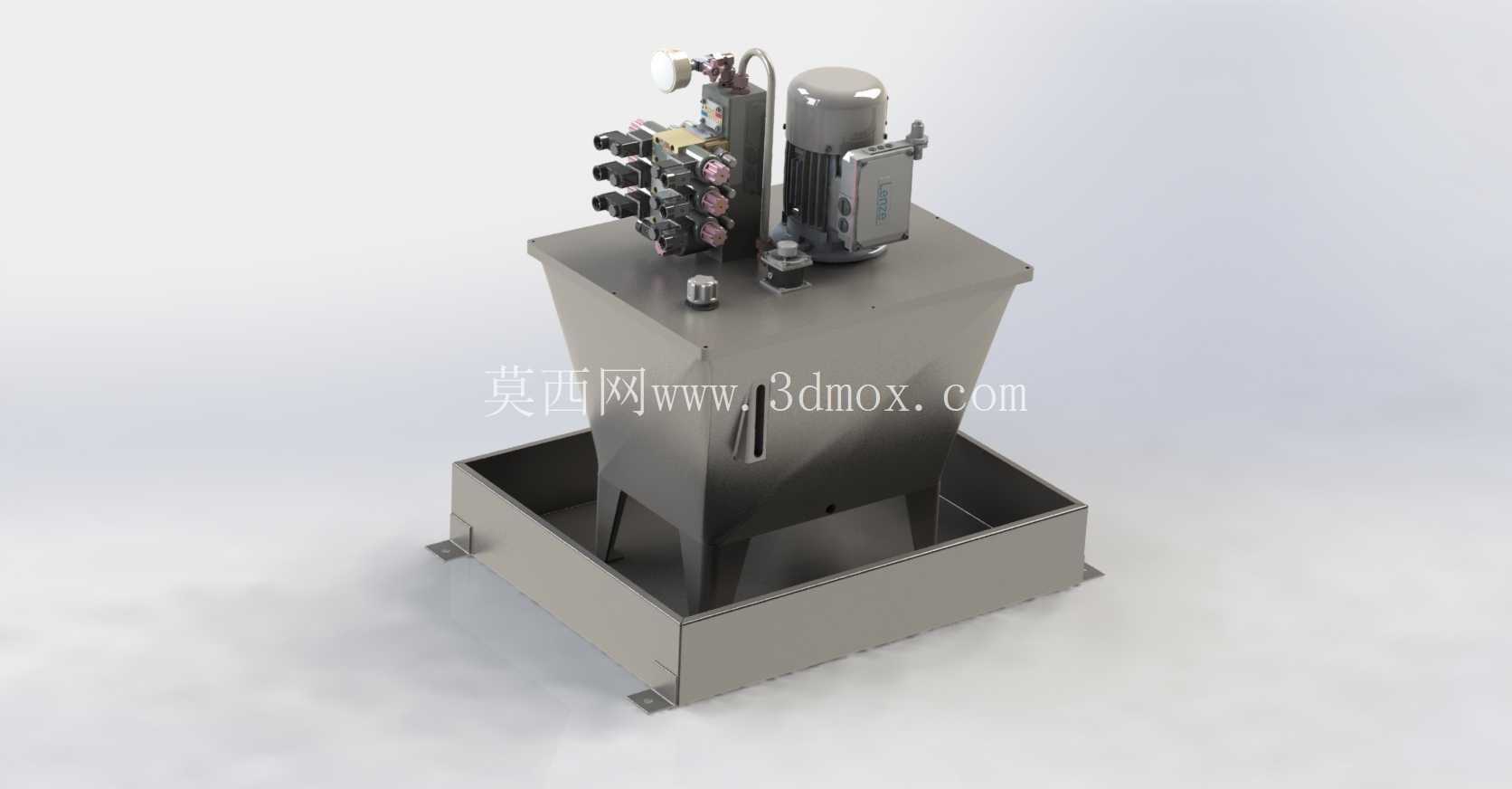

　　这套集成式液压动力供油单元，主要面向中小型工业液压系统的集中供能场景，常见于机床工装夹紧、小型自动化生产线执行机构驱动、非标设备液压回路动力供给等工况，可独立为单台或多台并联的液压执行元件提供稳定压力、清洁度达标的压力油，替代分散式的动力配置，减少现场管路布置的冗余量。从结构布局来看，整体采用下置储油、上装功能元件的分层设计，下部锥斗形储油箱体搭配外围接油托盘，锥斗结构的设计初衷是方便箱体内油液的杂质沉降与排空，避免常规平底油箱底部存积污油难以清理的问题，接油托盘则用于承接阀组、元件接口处的渗漏油液，防止油液直接滴落污染车间地面，托盘边缘预留的排油孔可外接管路将废油统一收集。箱体顶部的安装平台做了加厚处理，一方面承载上部的电机泵组、集成阀块的重量，降低设备运行时的振动幅度，另一方面平台表面加工的定位孔与安装螺孔，可保证各元件安装时的位置精度，减少管路对接时的错位应力。上部的动力核心采用立式电机与柱塞泵直连的结构，相比皮带传动的布局，直连结构传动效率更高，整体占用的横向空间更小，电机侧配置的接线盒与防护壳体，可适配车间多尘、少量切削油飞溅的工况，避免接线端子受污染出现接触不良的问题。

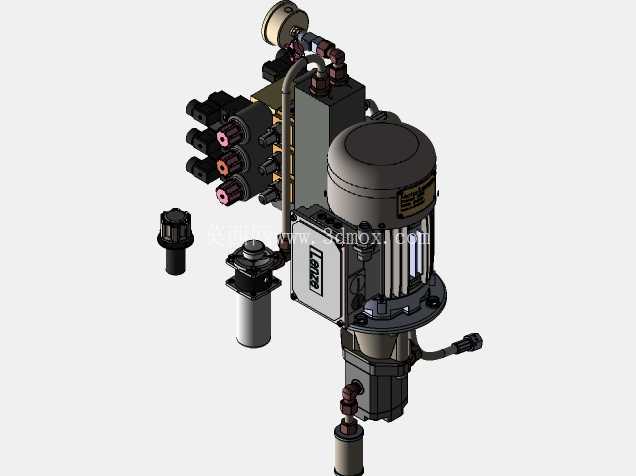

　　紧邻电机的集成阀组采用叠加式安装结构，将溢流阀、单向阀、电磁换向阀等功能阀件集成在统一阀块上，相比管式连接的阀组，集成阀块的内部流道压力损失更小，外接管路数量减少60%以上，同时降低了管路接头渗漏的概率，阀组上预留的压力检测接口可方便现场调试时接入压力表，实时监测系统工作压力。设备底部的安装底座采用折弯焊接结构，四个角位预留的地脚安装孔为长圆孔设计，可抵消现场安装基础的位置误差，安装时只需通过膨胀螺栓将底座固定在混凝土地面或设备机架上即可，无需额外制作复杂的安装支架。

　　从安装边界来看，设备整体的重心集中在下部储油箱体区域，运行时的稳定性较好，上部阀组与电机的外围预留了不小于150mm的操作空间，方便日常检修时拆卸阀件、更换密封件，箱体侧面设置的液位计安装位可直观观察箱内油液高度，避免缺油导致泵体吸空损坏。在设计过程中，针对液压系统的散热需求，箱体的外壁未做额外的保温处理，依靠金属箱体的自然散热即可满足中小型液压系统连续运行的油温控制要求，若应用在长时间高负荷工况，也可在箱体侧面预留的安装位加装风冷散热器，无需改动主体结构。储油箱体内部设置的隔板将回油区与吸油区分隔开，回油流入箱体后先经过隔板的缓冲，再通过沉降区域到达吸油区，避免回油带起的杂质直接被泵吸入，延长液压元件的使用寿命。

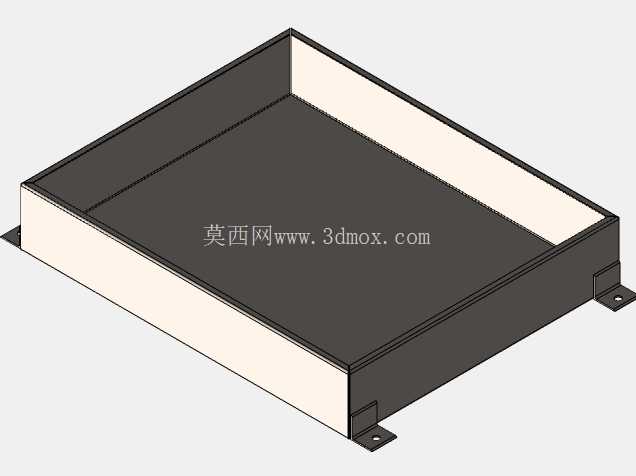

　　阀组上每个换向阀的出口都预留了外接管路的接口，可根据实际工况需求连接对应的液压缸、液压马达等执行元件，接口采用标准公制螺纹，适配行业内常规的液压管路接头，无需额外制作转换接头。接油托盘的深度设计为50mm，可容纳单次元件检修时渗漏的油液，不会出现油液溢出的问题，托盘底部向排油孔方向做了倾斜坡度，保证渗漏的油液可完全排空，不会在托盘内积存。整套结构的焊接部位都做了去应力处理，避免长期使用后焊缝处出现渗漏油的问题，所有与油液接触的内壁都做了防锈处理，防止锈蚀杂质混入油液造成阀件卡滞。
