多向接口集成式异型管路接头结构

　　在流体输送系统的布局设计中，经常会遇到单节点需要同时对接多个不同走向管路的工况，这类场景下如果采用多个标准弯头、三通拼接的方案，不仅会占用更多安装空间，还会增加多处密封连接点，提升泄漏风险，本次设计的多向接口集成式异型管路接头，正是针对这类紧凑布局需求开发的一体式管路构件。该构件将四个不同轴向的管路接口集成在单一主体上，无需额外拼接管件即可实现多方向流体的汇流、分流或者转向输送，可广泛应用在小型动力单元的冷却回路、内燃机外围管路系统、紧凑型液压站阀组外接管路、实验台流体分配节点等场景，尤其适合安装空间局促、管路走向复杂的设备内部布局。

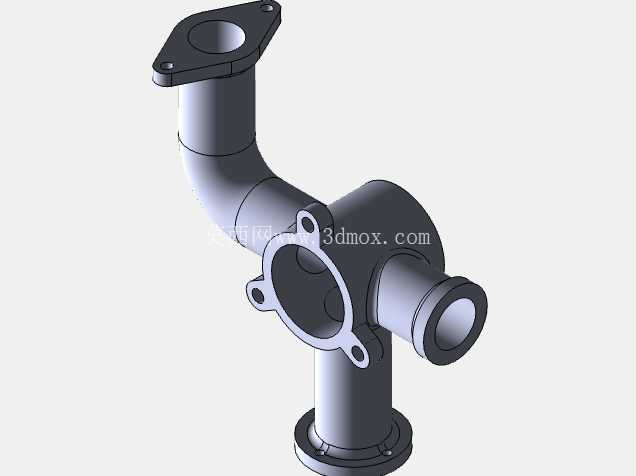

　　从结构设计逻辑来看，整个构件采用一体式中空腔体作为核心主体，四个接口分别朝向不同的轴向延伸，其中一个接口采用带两个安装孔的菱形法兰端面，用于和设备本体上的对应法兰面做刚性密封连接，法兰端面预留的密封槽可适配O型圈或者密封垫片，保证连接位置的耐压密封性能；另外三个接口分别朝向垂直、水平侧出、斜向上三个方向，其中两个接口采用带三耳安装边的法兰结构，可对接同规格的快装法兰或者硬管接头，剩余一个接口为直插式光面接口，可适配软管卡箍连接或者焊接对接。

　　设计过程中充分考虑了流体在腔体内的流动阻力，所有接口与主体腔体的过渡位置均采用大圆角顺滑过渡，避免直角转折造成的流道突变，减少流体输送过程中的压损，同时也能避免介质内杂质在转角位置沉积造成的流道堵塞。在安装边界的尺寸控制上，各接口的中心距严格按照紧凑布局要求设定，菱形法兰端的安装孔中心距适配主流小型设备的外接接口标准，三耳法兰的安装孔位置与通用快装接头尺寸完全匹配，整个构件的最大外轮廓尺寸控制在可适配狭小安装舱室的范围，安装时无需为相邻管路预留额外的操作避让空间，各接口的连接操作均可从不同方向独立完成，不会出现工具干涉的问题。

　　主体壁厚经过耐压校核，可满足中低压流体输送的强度要求，管壁厚度均匀，既避免了局部壁厚过薄造成的承压薄弱点，也不会因为壁厚过大造成整体重量冗余。从实际使用的角度出发，这种一体式多向接头相比拼接式管路方案，减少了至少三个连接密封点，大幅降低了长期使用过程中出现渗漏的概率，同时一体式结构的刚性更好，在设备运行产生振动的工况下，不会出现拼接位置松动的问题，管路整体的抗振性能更优。设计时还考虑了加工工艺性，整个构件的外形结构适配常规铸造或者3D打印成型工艺，后续机加工仅需要处理各法兰端面和密封面，加工工序简单，量产成本可控。流道的内径尺寸经过匹配计算，各接口的通流面积一致，可保证各方向的流体流量分配均匀，不会出现某一接口通流不足的问题，适用于需要等流量分配或者多向汇流的流体回路。在安装定位方面，各法兰端的安装孔可作为定位基准，安装时可先通过螺栓预紧定位，再完成相邻管路的对接，降低现场安装的对位难度，即便是在设备内部视线不佳的安装位置，也能快速完成装配。
