双法兰弯管集成式管路连接构件

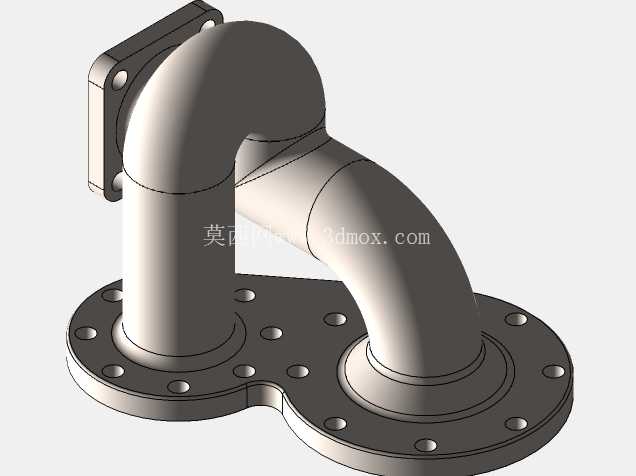

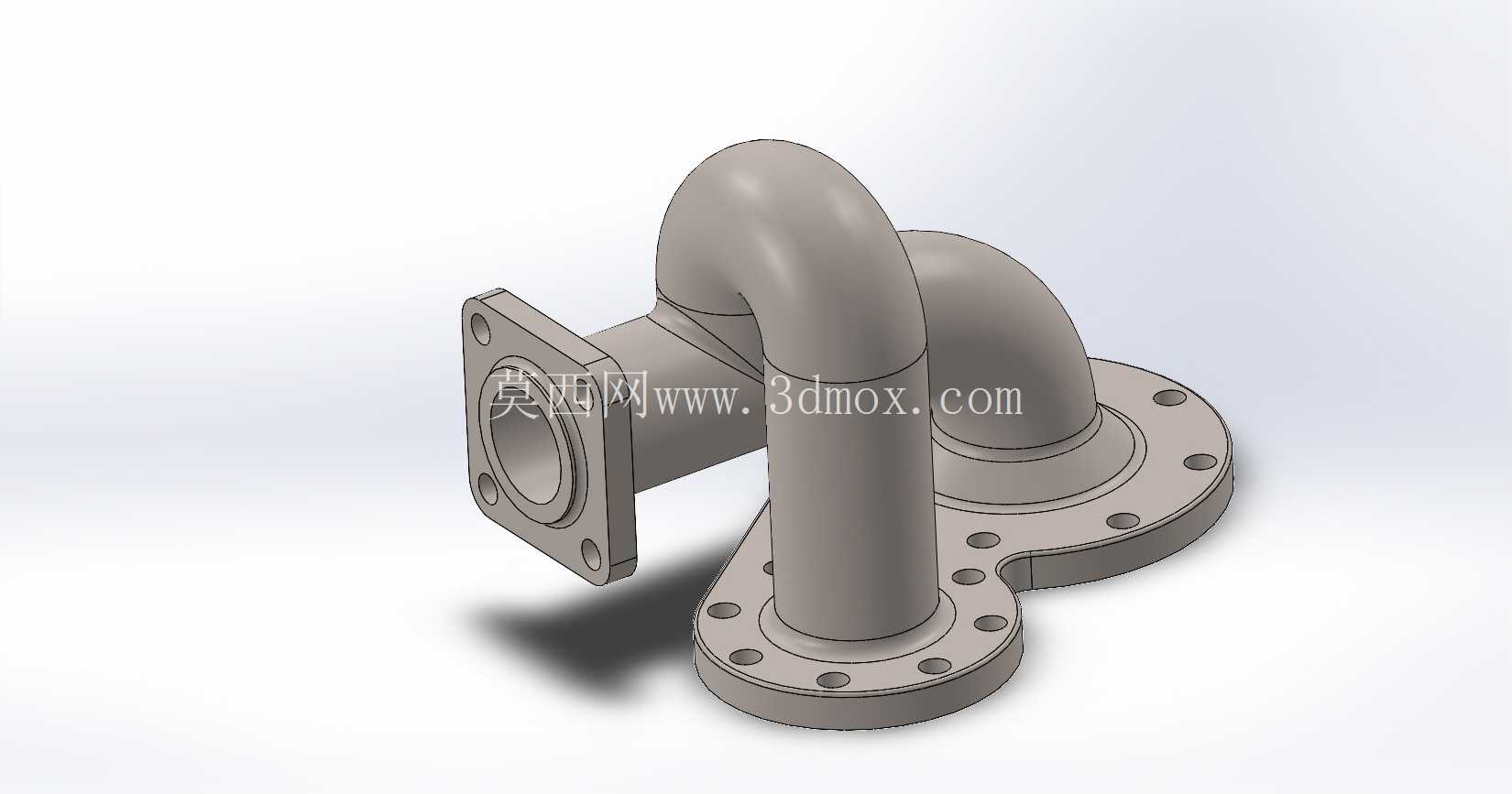

　　这类集成式弯管法兰构件，主要应用在流体输送管网的空间转向接驳场景，常见于化工介质输送、暖通循环管路、工业设备液压油路、水处理系统的管线排布环节，用来在有限安装空间内完成多管路的转向对接，同时通过法兰结构保证连接部位的密封可靠性与承压能力。从结构设计来看，构件采用一体成型的弯管主体搭配两个不同朝向的法兰安装面，其中侧置法兰为方形带安装孔结构，适配设备侧壁的预留安装位，可直接通过螺栓将弯管组件固定在设备壳体的输出端口，底部为圆形多孔法兰盘，可对接同通径的平面管路或阀组接口，两个弯管流道呈90度转向排布，能够在极小的垂直空间内完成管路方向的切换，避免多段弯头拼接带来的密封点过多、流阻增大的问题。

　　设计过程中首先要确认管路通径与额定承压参数，弯管的弯曲半径取值需兼顾流道顺滑性与空间占用，弯曲半径过小会导致介质流经时局部阻力陡增，易在弯管内侧形成紊流区，长期输送含颗粒介质时还会造成局部冲蚀磨损；弯曲半径过大则会增加构件整体外廓尺寸，挤占周边其他管线或设备部件的安装空间。法兰面的安装孔位采用对称排布设计，方形法兰的四个安装孔与法兰端面保持垂直，安装时可配合密封垫片实现端面静密封，圆形法兰的螺栓孔沿圆周均布，孔位公差需控制在合理范围，保证现场安装时能够与对接法兰的孔位顺利对中，避免强行装配带来的密封面错位、螺栓附加应力过大的问题。

　　从安装边界来看，侧方法兰的安装端面到底部圆形法兰下端面的垂直距离，决定了构件安装后在设备侧壁外的探出长度，设计时需预留足够的螺栓拆装空间，保证侧方法兰的固定螺栓能够使用常规扳手完成拧紧操作，不会与弯管主体发生干涉；弯管的外圆弧面到安装基准面的水平距离，需要匹配周边管线的排布间距，避免安装后与相邻管路产生碰撞。流道内壁的过渡位置采用圆弧顺滑处理，没有突兀的台阶或棱角，能够降低介质输送过程中的压力损失，对于输送高粘度介质的工况，这种一体弯管结构相比拼接式弯头，能够减少介质在接缝位置的滞留，降低管路堵塞的风险。构件的壁厚取值根据额定承压等级计算确定，弯管的弯曲段外侧壁厚做了适当加厚处理，抵消弯制过程中管壁拉伸带来的壁厚减薄影响，保证整个构件的承压能力均匀一致，不会在弯曲部位出现强度薄弱点。法兰密封面采用平面密封结构，适配常用的橡胶垫片、金属缠绕垫片等密封件，安装时只需按照对角线顺序分次拧紧螺栓，即可达到可靠的密封效果，无需额外加工密封槽，降低了加工成本与现场安装的操作难度。

　　这类集成构件替代了传统的弯头、法兰、短管多零件拼接的安装方式，减少了管路系统的密封点数量，也就降低了介质泄漏的概率，同时减少了现场焊接、拼接的工作量，能够提升管路装配的效率，尤其适合在设备内部空间紧凑、管线排布密集的场景下使用，比如小型液压站的阀组外接管路、制冷机组的冷媒管路、水处理设备的泵组进出口连接等场景，都能看到这类集成弯管法兰构件的应用。在建模过程中，需要重点关注弯管与法兰连接位置的过渡圆角处理，避免出现应力集中的尖角，同时要保证法兰安装面的平面度公差，以及安装孔的位置度公差，确保加工完成后的构件能够顺利完成装配，不会出现安装错位、密封不严的问题。
