多关节可动工业夹持机械臂结构设计

在3C电子装配、小型工件上下料、教学实训台搭建这类需要灵活调整作业姿态的场景里，这类多关节夹持机械臂的适配性远高于固定行程的直线执行机构。日常产线里做小尺寸零件的转运、工位间的工序衔接，或是实验室里做运动学算法验证，都能看到这类结构的身影，它不需要搭配额外的行走轴，单靠自身关节的回转就能覆盖底座周边一定半径内的作业范围，对于场地紧凑、工位排布密集的生产单元来说，空间利用率的优势十分明显。

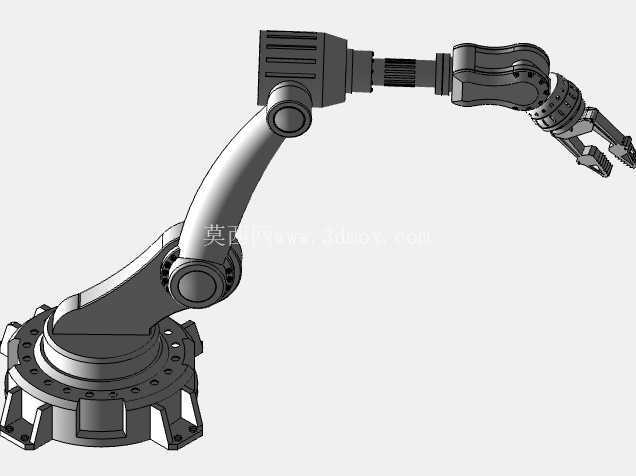

从结构功能来看，这款机械臂覆盖了从底座固定到末端夹持的全活动链路，底座采用带安装孔位的法兰式结构，圆周方向均匀排布的螺栓孔可以直接固定在型材工作台或者设备安装基板上，不需要额外做转接支架，安装面的平面度公差在设计时就预留了常规机加工的精度范围，普通铣削加工的安装面就能满足装配要求，不会出现底座晃动导致的末端定位偏差。大臂与底座连接的腰关节可以实现水平方向360度回转，配合大臂俯仰、小臂俯仰的两个关节，能让末端执行器到达作业范围内的任意空间点位，腕部设置的两个回转关节则用来调整夹爪的朝向，不管是水平取件还是垂直装配，都能调整到合适的作业角度，末端的夹爪采用平行开合结构，能适配不同外形的小型工件夹持，夹指的安装面预留了螺丝孔位，可以根据实际夹持的工件形状更换定制夹指，不需要改动腕部的主体结构。

设计思路上没有追求过高的负载参数，而是把重点放在活动部件的运动顺畅度和结构易装配性上，所有关节的转动副都预留了标准轴承的安装位，装配时不需要额外做配磨加工，直接选用标准深沟球轴承就能保证转动间隙控制在合理范围，不会出现运动卡滞或者回程间隙过大的问题。关节之间的走线空间做了内置处理，驱动线缆和信号线缆可以从臂体内部的空腔穿过，不会在机械臂运动时出现线缆剐蹭或者拉扯的情况，既提升了外观整洁度，也能减少线缆外露带来的设备故障风险。臂体的截面形状做了加强筋设计，在保证整体结构刚度的前提下尽可能减轻臂体自重，降低关节驱动的负载要求，即使选用小功率的伺服驱动组件，也能带动末端负载完成平稳的运动动作，不会出现臂体下垂抖动的情况。

从安装边界来看，底座的安装孔分布圆直径适配常规的工业铝型材安装间距，固定后机械臂完全展开时的最大回转半径不会超出小型作业单元的常用工位范围，大臂抬升到最高位置时的整体高度也符合常规设备的安全防护高度要求，不需要额外加高防护围栏。作业时的最低下落位置能到达与安装面齐平的高度，满足从工作台面直接取放工件的需求，夹爪开合行程覆盖了从小型电子元件到小型机械零件的常用夹持尺寸范围，不需要频繁更换末端执行器就能适配多品种小批量的生产作业需求。日常维护时，每个关节的润滑注油口都设置在便于操作的位置，不需要拆解臂体结构就能完成定期润滑保养，易损的密封件也都选用标准规格，备件采购和更换都十分方便，不会因为特殊定制件导致维护成本过高。
